Toit plat - supports, tresses, plots, ...

Supports de conducteurs de toit, pièces d'extension et composants de pontage (câbles, bandes, pattes) pour toits plats.

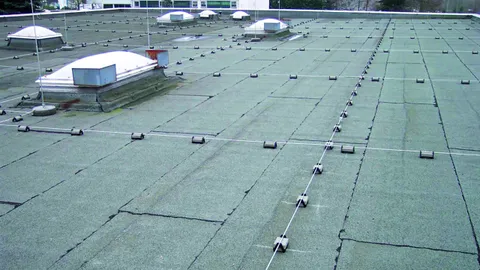

Support pour conducteurs de toiture plate

Porte-câbles de toit pour fixer les conducteurs ronds et les bandes (avec adaptateur) sur les toits plats.
  • Porte-câble avec plaque de base en plastique résistant aux intempéries, résistant aux UV et non halogéné
  • Pierre en béton résistant au gel selon EN 1338 pour les pavages, résistance au gel testé selon EN 1340 (essai de gel/dégel)
  • Pierre et partie inférieure séparées recyclables

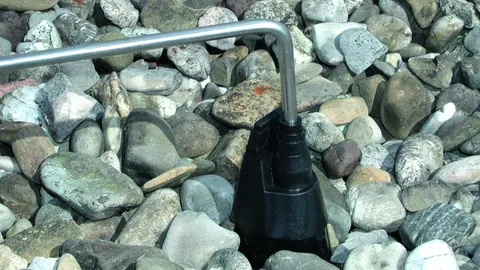

Traversées de toiture

Pour des conducteurs de descente pour la traversée et l'étanchéité de toitures.

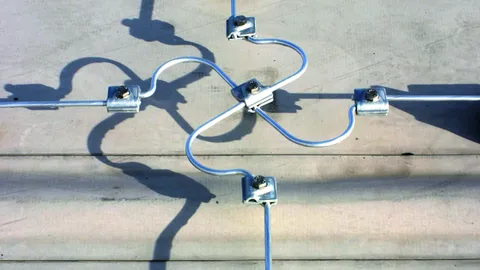

Pièces de dilatation

Pour compenser les variations de longueur dû à des changements de température des conducteurs longs (à condition que le guidage du conducteur dans les supports soit libre).

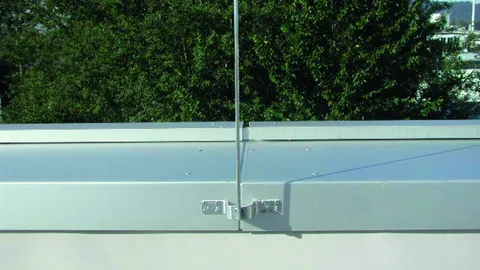

Barrettes de pontage

Pour le raccordement à l'acrotère métalliques, à riveter ou à visser.

Remarque :
Selon la norme NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX (les deux côtés) pour des épaisseurs de ≥ 2 mm.

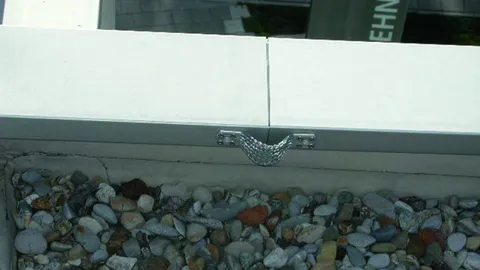

Tresses de pontage

Pour le raccordement à l'acrotère métalliques ou bien comme pièce de dilatation pour conducteurs ronds ; raccordement par ex. avec une borne de jonctions KS, réf. 301 019.

Remarque :
Selon la norme NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, ou 2 vis à tôle Ø6,3 mm en INOX (les deux côtés) pour des épaisseurs de ≥ 2 mm.

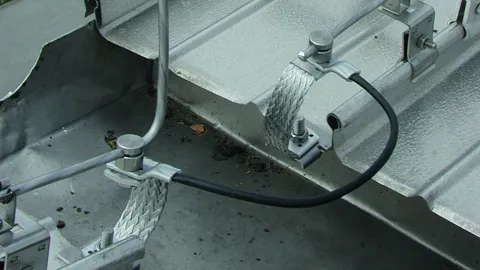

Câbles de pontage

Pour connecter / ponter des revêtements métalliques ou pour compenser certaines variations de longueur dues à la température pour les câbles ronds ; raccordement par ex. avec un connecteur KS référence 301 019.
Pour connecter / ponter des points fixes de mise à la terre. Adapté aux liaisons équipotentielles fonctionnelles et de protection.

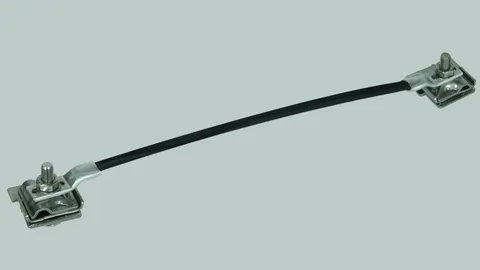

Câble de pontage avec bornes à rainure

  • Pour le raccordement ou le pontage de revêtements métalliques (par ex. de couvertines) sans perçage
  • Avec une attache, par ex. pour le raccordement à la pointe de capture à la toiture du bâtiment qui est utilisé en composant de capture naturel (rd 8-10 mm)
  • Applicable avec un angle de 0-45° et une longueur max. de 18 mm
Cette version permet d'éviter une pollution par les copeaux de forage.

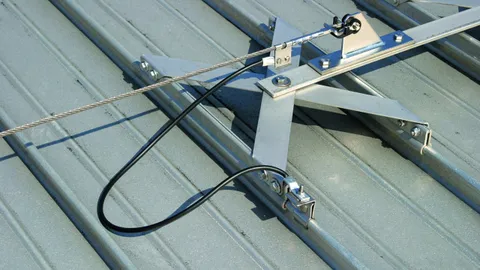

Set de raccordement pour câbles

Système pour le raccordement des câbles de garde sur toits aux systèmes de capture installés ; avec bride de connexion intégrée pour le câble de garde et dispositif de serrage.

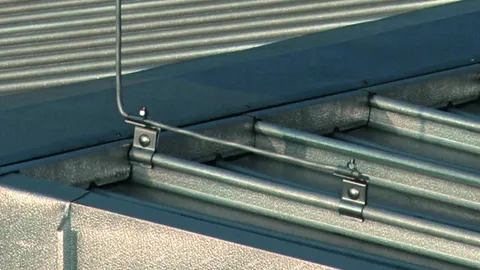

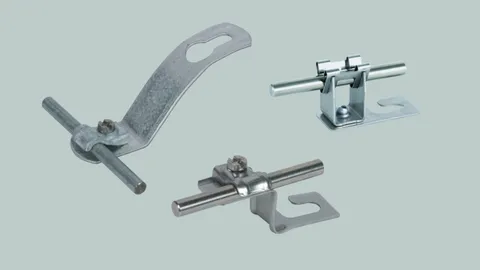

Supports pour conducteurs de toiture métallique

Pour la fixation de dispositifs de capture supplémentaires sur toits métalliques.
En cas d’utilisation de deux supports pour conducteurs de toiture (bornes/dipositif de serrage) testés pour le profil de toiture concerné, une tenue au courant de foudre de 100 kA (10/350 µs) est garantie.

Support pour conducteurs de toiture en plaques ondulées

Pour le montage de conducteurs sur les arêtes des plaques ondulées.
Ondulations 177 mm (profilé 5) et 130 mm (profilé 8).

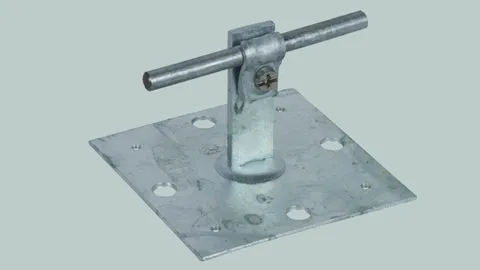

Support pour conducteurs de toiture plate avec trous de fixation

Pour l’installation de dispositifs de capture sur toits plats et le long des murs.

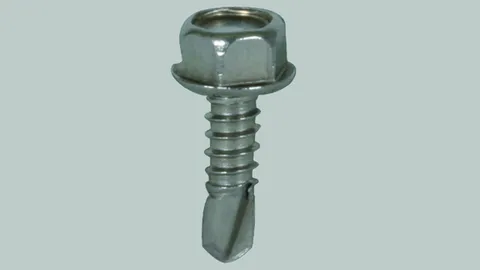

Vis autoperceuse

Auto-taraudeuse avec tête hexagonale pour le raccordement des barrettes de pontage, des tresses de pontage ou des câbles de pontage, par ex. aux couvertines (pour les épaisseurs ≥ 2 mm).

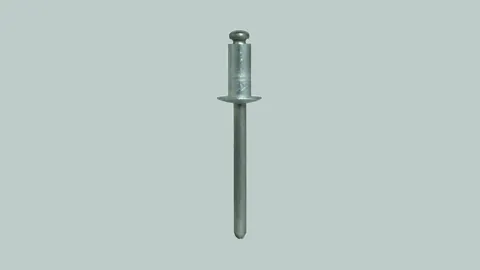

Rivet aveugle

Avec clou en INOX selon NF EN 62305-3, annexe 1, pour le raccordement des barrettes de pontage, des tresses de pontage ou des câbles de pontage.
