Part No. 810225 BA 20X2.5 STTZN R100M

GTIN 4013364018815, Customs tariff No. (EU): 72123000, Gross weight: 400.00 g/m, PU: 100.00 m

Images

Additional information

Stahlband 20 mm Breite / 50mm² St/tZn
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim Ringpotentialausgleich.
Breite: 20 mm
Dicke: 2,5 mm
Werkstoff: St/tZn

Fabrikat: DEHN
Typ: BA 20X2.5 STTZN R100M
Art.-Nr.: 810225
oder gleichwertig.

Certificates

Technical data

Breite	20 mm
Dicke	2,5 mm
Querschnitt	50 mm²
Werkstoff	St/tZn
Normenbezug	in Anlehnung an DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,5 kA
Längentoleranz	+/- 5%

Breite	20 mm
Dicke	2,5 mm
Querschnitt	50 mm²
Werkstoff	St/tZn
Normenbezug	in Anlehnung an DIN EN 62561-2
Zinküberzug	≥ 70 µm Mittelwert (rd. 500 g/m²)
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,5 kA
Längentoleranz	+/- 5%

Product 810225 was added to Notepad.

Go to Notepad

Product 810225 was added to the cart.

Go to Web-Shop

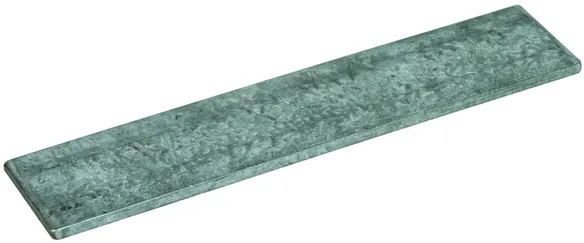

Part No. 810335 BA 30X3.5 STTZN R50M

GTIN 4013364032880, Customs tariff No. (EU): 72123000, Gross weight: 840.00 g/m, PU: 50.00 m

Images

Additional information

Stahlband 30 mm Breite / 105mm² St/tZn
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim Ringpotentialausgleich.
Breite: 30 mm
Dicke: 3,5 mm
Werkstoff: St/tZn

Fabrikat: DEHN
Typ: BA 30X3.5 STTZN R50M
Art.-Nr.: 810335
oder gleichwertig.

Certificates

Technical data

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
Längentoleranz	+/- 5%

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Zinküberzug	≥ 70 µm Mittelwert (rd. 500 g/m²)
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
Längentoleranz	+/- 5%

Product 810335 was added to Notepad.

Go to Notepad

Product 810335 was added to the cart.

Go to Web-Shop

Part No. 852335 BA 30X3.5 STTZN R25M

GTIN 4013364031067, Customs tariff No. (EU): 72123000, Gross weight: 840.00 g/m, PU: 25.00 m

Images

Additional information

Stahlband 30 mm Breite / 105mm² St/tZn
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim Ringpotentialausgleich.
Breite: 30 mm
Dicke: 3,5 mm
Werkstoff: St/tZn

Fabrikat: DEHN
Typ: BA 30X3.5 STTZN R25M
Art.-Nr.: 852335
oder gleichwertig.

Certificates

Technical data

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
Längentoleranz	+/- 5%

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Zinküberzug	≥ 70 µm Mittelwert (rd. 500 g/m²)
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
Längentoleranz	+/- 5%

Product 852335 was added to Notepad.

Go to Notepad

Product 852335 was added to the cart.

Go to Web-Shop

Part No. 854335 BA 30X3.5 STTZN EASY R25M

GTIN 4013364439955, Customs tariff No. (EU): 72123000, Gross weight: 840.00 g/m, PU: 25.00 m

Images

Additional information

Stahlband 30 mm Breite / 105mm² St/tZn
Bänder in Anlehnung an DIN EN 62561-2
(VDE 0185 Teil 202), für eine leichtere
Verlegung bei Erdungsanlagen,
Blitzschutzanlagen und
beim Ringpotentialausgleich.
Einsatz in Beton.
Breite: 30 mm
Dicke: 3,5 mm
Werkstoff: St/tZn

Fabrikat: DEHN
Typ: BA 30X3.5 STTZN EASY R25M
Art.-Nr.: 854335
oder gleichwertig.

Technical data

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	St/tZn
Normenbezug	in Anlehnung an DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
Längentoleranz	+/- 5%

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	St/tZn
Normenbezug	in Anlehnung an DIN EN 62561-2
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
Längentoleranz	+/- 5%

Product 854335 was added to Notepad.

Go to Notepad

Product 854335 was added to the cart.

Go to Web-Shop

Part No. 814335 BA 30X3.5 STTZN EASY R50M

GTIN 4013364442979, Customs tariff No. (EU): 72123000, Gross weight: 840.00 g/m, PU: 50.00 m

Images

Additional information

Stahlband 30 mm Breite / 105mm² St/tZn
Bänder in Anlehnung an DIN EN 62561-2
(VDE 0185 Teil 202), für eine leichtere
Verlegung bei Erdungsanlagen,
Blitzschutzanlagen und
beim Ringpotentialausgleich.
Einsatz in Beton.
Breite: 30 mm
Dicke: 3,5 mm
Werkstoff: St/tZn

Fabrikat: DEHN
Typ: BA 30X3.5 STTZN EASY R50M
Art.-Nr.: 814335
oder gleichwertig.

Technical data

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	St/tZn
Normenbezug	in Anlehnung an DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
Längentoleranz	+/- 5%

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	St/tZn
Normenbezug	in Anlehnung an DIN EN 62561-2
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
Längentoleranz	+/- 5%

Product 814335 was added to Notepad.

Go to Notepad

Product 814335 was added to the cart.

Go to Web-Shop

Part No. 810304 BA 30X4 STTZN R52M

GTIN 4013364019232, Customs tariff No. (EU): 72123000, Gross weight: 960.00 g/m, PU: 52.00 m

Images

Additional information

Stahlband 30 mm Breite / 120mm² St/tZn
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den Einsatz
bei Erdungsanlagen, Blitzschutzanlagen und beim
Ringpotentialausgleich.
Breite: 30 mm
Dicke: 4 mm
Werkstoff: St/tZn

Fabrikat: DEHN
Typ: BA 30X4 STTZN R52M
Art.-Nr.: 810304
oder gleichwertig.

Certificates

Technical data

Breite	30 mm
Dicke	4 mm
Querschnitt	120 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
Längentoleranz	+/- 5%

Breite	30 mm
Dicke	4 mm
Querschnitt	120 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Zinküberzug	≥ 70 µm Mittelwert (rd. 500 g/m²)
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
Längentoleranz	+/- 5%

Product 810304 was added to Notepad.

Go to Notepad

Product 810304 was added to the cart.

Go to Web-Shop

Part No. 810404 BA 40X4 STTZN R40M

GTIN 4013364048256, Customs tariff No. (EU): 72123000, Gross weight: 1.28 kg/m, PU: 40.00 m

Images

Additional information

Stahlband 40 mm / 160mm² St/tZn
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den Einsatz
bei Erdungsanlagen, Blitzschutzanlagen und beim
Ringpotentialausgleich.
Breite: 40 mm
Dicke: 4 mm
Werkstoff: St/tZn

Fabrikat: DEHN
Typ: BA 40X4 STTZN R40M
Art.-Nr.: 810404
oder gleichwertig.

Certificates

Technical data

Breite	40 mm
Dicke	4 mm
Querschnitt	160 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	11,2 kA
Längentoleranz	+/- 5%

Breite	40 mm
Dicke	4 mm
Querschnitt	160 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Zinküberzug	≥ 70 µm Mittelwert (rd. 500 g/m²)
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	11,2 kA
Längentoleranz	+/- 5%

Product 810404 was added to Notepad.

Go to Notepad

Product 810404 was added to the cart.

Go to Web-Shop

Part No. 810405 BA 40X5 STTZN R30M

GTIN 4013364032897, Customs tariff No. (EU): 72123000, Gross weight: 1.60 kg/m, PU: 30.00 m

Images

Additional information

Stahlband 40 mm / 200mm² St/tZn
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den
Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim
Ringpotentialausgleich.
Breite: 40 mm
Dicke: 5 mm
Werkstoff: St/tZn

Fabrikat: DEHN
Typ: BA 40X5 STTZN R30M
Art.-Nr.: 810405
oder gleichwertig.

Certificates

Technical data

Breite	40 mm
Dicke	5 mm
Querschnitt	200 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Längentoleranz	+/- 5%

Breite	40 mm
Dicke	5 mm
Querschnitt	200 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Zinküberzug	≥ 70 µm Mittelwert (rd. 500 g/m²)
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Längentoleranz	+/- 5%

Product 810405 was added to Notepad.

Go to Notepad

Product 810405 was added to the cart.

Go to Web-Shop

Part No. 810504 BA 50X4 STTZN R30M

GTIN 4013364456303, Customs tariff No. (EU): 72123000, Gross weight: 1.60 kg/m, PU: 30.00 m

Images

Additional information

Stahlband 50 mm / 200mm² St/tZn
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den
Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim
Ringpotentialausgleich.
Breite: 50 mm
Dicke: 4 mm
Werkstoff: St/tZn

Fabrikat: DEHN
Typ: BA 50X4 STTZN R30M
Art.-Nr.: 810504
oder gleichwertig.

Technical data

Breite	50 mm
Dicke	4 mm
Querschnitt	200 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Längentoleranz	+/- 5%

Breite	50 mm
Dicke	4 mm
Querschnitt	200 mm²
Werkstoff	St/tZn
Normenbezug	DIN EN 62561-2
Zinküberzug	≥ 70 µm Mittelwert (rd. 500 g/m²)
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Längentoleranz	+/- 5%

Product 810504 was added to Notepad.

Go to Notepad

Product 810504 was added to the cart.

Go to Web-Shop

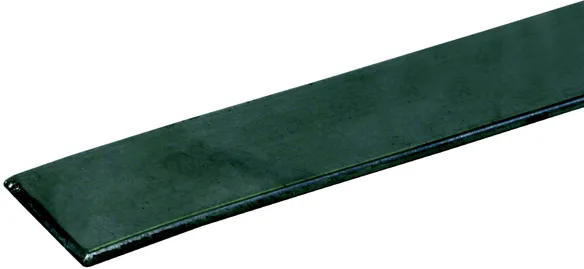

Part No. 810503 BA 50X4 ST R30M

GTIN 4013364534421, Customs tariff No. (EU): 72111900, Gross weight: 1.60 kg/m, PU: 30.00 m

Images

Additional information

Stahlband blank 200mm²
für den Einsatz bei Erdungsanlagen
für Bahnsysteme die geschweißt
werden (Ril 997.0205) und nach
DIN EN 62561-2 (VDE 0185-561-2),
für den Einsatz bei Blitzschutz-
und Erdungsanlagen.
Breite: 50 mm
Dicke: 4 mm
Werkstoff: St/blank (S235 JR)

Fabrikat: DEHN
Typ: BA 50X4 ST R30M
Art.-Nr.: 810503
oder gleichwertig.

Technical data

Breite	50 mm
Dicke	4 mm
Querschnitt	200 mm²
Werkstoff	St/blank (S235 JR)
Kurzschlussstrom	> 25 kA
Prüfstrom	40 kA / 100 ms
Normenbezug	DIN EN 62561-2 (VDE 0185-561-2)
Richtlinie	Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Längentoleranz	+/- 5%

Breite	50 mm
Dicke	4 mm
Querschnitt	200 mm²
Werkstoff	St/blank (S235 JR)
Kurzschlussstrom	> 25 kA
Prüfstrom	40 kA / 100 ms
Normenbezug	DIN EN 62561-2 (VDE 0185-561-2)
Richtlinie	Ril 997.0205A01
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Längentoleranz	+/- 5%

Product 810503 was added to Notepad.

Go to Notepad

Product 810503 was added to the cart.

Go to Web-Shop

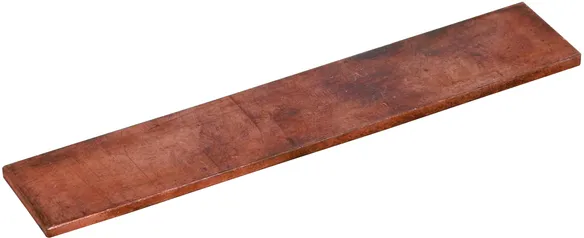

Part No. 831225 BA 20X2.5 CU R100M

GTIN 4013364018891, Customs tariff No. (EU): 74091100, Gross weight: 450.00 g/m, PU: 100.00 m

Images

Additional information

Kupferband 20 mm Breite / 50mm² Cu
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den
Einsatz Blitzschutzanlagen und beim Ringpotentialausgleich.
Breite: 20 mm
Dicke: 2,5 mm
Werkstoff: Cu

Fabrikat: DEHN
Typ: BA 20X2.5 CU R100M
Art.-Nr.: 831225
oder gleichwertig.

Certificates

Technical data

Breite	20 mm
Dicke	2,5 mm
Querschnitt	50 mm²
Werkstoff	Cu
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,7 kA
Längentoleranz	+/- 5%

Breite	20 mm
Dicke	2,5 mm
Querschnitt	50 mm²
Werkstoff	Cu
Normenbezug	DIN EN 62561-2
Spezifischer Leitwert	≥ 52,63 m / Ohm mm²
Spezifischer Widerstand	≤ 0,019 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,7 kA
Längentoleranz	+/- 5%

Product 831225 was added to Notepad.

Go to Notepad

Product 831225 was added to the cart.

Go to Web-Shop

Part No. 860925 BA 30X3.5 V2A R25M

GTIN 4013364093140, Customs tariff No. (EU): 72202021, Gross weight: 825.00 g/m, PU: 25.00 m

Images

Additional information

Edelstahlband 30 mm Breite / 105mm² NIRO
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den
Einsatz Blitzschutzanlagen und beim Ringpotentialausgleich.
Breite: 30 mm
Dicke: 3,5 mm
Werkstoff: NIRO
Werkstoff-Nr.: 1.4301 / 1.4303

Fabrikat: DEHN
Typ: BA 30X3.5 V2A R25M
Art.-Nr.: 860925
oder gleichwertig.

Certificates

Technical data

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	NIRO
Werkstoff-Nr.	1.4301 / 1.4303
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
Längentoleranz	+/- 5%

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	NIRO
Werkstoff-Nr.	1.4301 / 1.4303
Normenbezug	DIN EN 62561-2
Spezifischer Leitwert	≥ 1,25 m / Ohm mm²
Spezifischer Widerstand	≤ 0,8 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
Längentoleranz	+/- 5%

Product 860925 was added to Notepad.

Go to Notepad

Product 860925 was added to the cart.

Go to Web-Shop

Part No. 860900 BA 30X3.5 V2A R60M

GTIN 4013364143395, Customs tariff No. (EU): 72202021, Gross weight: 824.00 g/m, PU: 60.00 m

Images

Additional information

Edelstahlband 30 mm Breite / 105mm² NIRO
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den
Einsatz Blitzschutzanlagen und beim Ringpotentialausgleich.
Breite: 30 mm
Dicke: 3,5 mm
Werkstoff: NIRO
Werkstoff-Nr.: 1.4301 / 1.4303

Fabrikat: DEHN
Typ: BA 30X3.5 V2A R60M
Art.-Nr.: 860900
oder gleichwertig.

Certificates

Technical data

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	NIRO
Werkstoff-Nr.	1.4301 / 1.4303
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
Längentoleranz	+/- 5%

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	NIRO
Werkstoff-Nr.	1.4301 / 1.4303
Normenbezug	DIN EN 62561-2
Spezifischer Leitwert	≥ 1,25 m / Ohm mm²
Spezifischer Widerstand	≤ 0,8 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
Längentoleranz	+/- 5%

Product 860900 was added to Notepad.

Go to Notepad

Product 860900 was added to the cart.

Go to Web-Shop

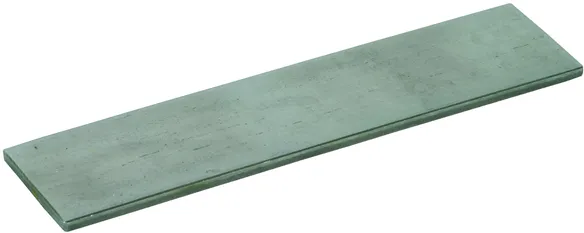

Part No. 860325 BA 30X3.5 V4A R25M

GTIN 4013364093157, Customs tariff No. (EU): 72202021, Gross weight: 825.00 g/m, PU: 25.00 m

Images

Additional information

Edelstahlband 30 mm Breite / 105mm² NIRO (V4A)
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den
Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim
Ringpotentialausgleich.
Breite: 30 mm
Dicke: 3,5 mm
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L

Fabrikat: DEHN
Typ: BA 30X3.5 V4A R25M
Art.-Nr.: 860325
oder gleichwertig.

Certificates

Technical data

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404
ASTM / AISI:	316Ti / 316L
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
Längentoleranz	+/- 5%

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404
ASTM / AISI:	316Ti / 316L
Normenbezug	DIN EN 62561-2
Spezifischer Leitwert	≥ 1,25 m / Ohm mm²
Spezifischer Widerstand	≤ 0,8 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
Längentoleranz	+/- 5%

Product 860325 was added to Notepad.

Go to Notepad

Product 860325 was added to the cart.

Go to Web-Shop

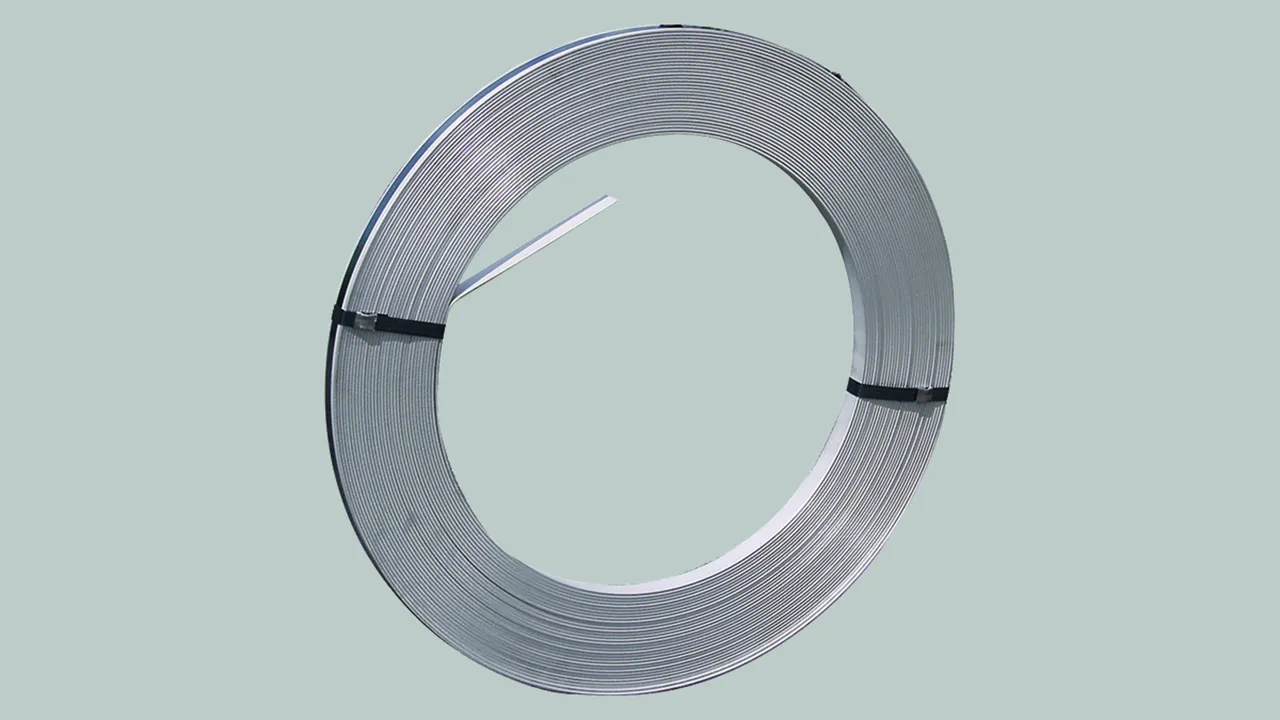

Part No. 860335 BA 30X3.5 V4A R60M

GTIN 4013364143388, Customs tariff No. (EU): 72202021, Gross weight: 827.00 g/m, PU: 60.00 m

Images

Additional information

CAD files

Edelstahlband 30 mm Breite / 105mm² NIRO (V4A)
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den
Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim
Ringpotentialausgleich.
Breite: 30 mm
Dicke: 3,5 mm
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L

Fabrikat: DEHN
Typ: BA 30X3.5 V4A R60M
Art.-Nr.: 860335
oder gleichwertig.

Certificates

Technical data

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404
ASTM / AISI:	316Ti / 316L
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
Längentoleranz	+/- 5%

Breite	30 mm
Dicke	3,5 mm
Querschnitt	105 mm²
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404
ASTM / AISI:	316Ti / 316L
Normenbezug	DIN EN 62561-2
Spezifischer Leitwert	≥ 1,25 m / Ohm mm²
Spezifischer Widerstand	≤ 0,8 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
Längentoleranz	+/- 5%

Product 860335 was added to Notepad.

Go to Notepad

Product 860335 was added to the cart.

Go to Web-Shop

Part No. 860404 BA 40X4 V4A R40M

GTIN 4013364276482, Customs tariff No. (EU): 72202021, Gross weight: 1.26 kg/m, PU: 40.00 m

Images

Additional information

Edelstahlband 40 mm Breite / 160mm² NIRO (V4A)
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den
Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim
Ringpotentialausgleich.
Breite: 40 mm
Dicke: 4 mm
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L

Fabrikat: DEHN
Typ: BA 40X4 V4A R40M
Art.-Nr.: 860404
oder gleichwertig.

Certificates

Technical data

Breite	40 mm
Dicke	4 mm
Querschnitt	160 mm²
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404
ASTM / AISI:	316Ti / 316L
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6 kA
Längentoleranz	+/- 5%

Breite	40 mm
Dicke	4 mm
Querschnitt	160 mm²
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404
ASTM / AISI:	316Ti / 316L
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6 kA
Längentoleranz	+/- 5%

Product 860404 was added to Notepad.

Go to Notepad

Product 860404 was added to the cart.

Go to Web-Shop

Part No. 860405 BA 40X5 V4A R30M

GTIN 4013364276499, Customs tariff No. (EU): 72202021, Gross weight: 1.57 kg/m, PU: 30.00 m

Images

Additional information

Edelstahlband 40 mm Breite / 200mm² NIRO (V4A)
Bänder nach DIN EN 62561-2 (VDE 0185 Teil 202), für den
Einsatz bei Erdungsanlagen, Blitzschutzanlagen und beim
Ringpotentialausgleich.
Breite: 40 mm
Dicke: 5 mm
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L

Fabrikat: DEHN
Typ: BA 40X5 V4A R30M
Art.-Nr.: 860405
oder gleichwertig.

Certificates

Technical data

Breite	40 mm
Dicke	5 mm
Querschnitt	200 mm²
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404
ASTM / AISI:	316Ti / 316L
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
Längentoleranz	+/- 5%

Breite	40 mm
Dicke	5 mm
Querschnitt	200 mm²
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404
ASTM / AISI:	316Ti / 316L
Normenbezug	DIN EN 62561-2
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
Längentoleranz	+/- 5%

Product 860405 was added to Notepad.

Go to Notepad

Product 860405 was added to the cart.

Go to Web-Shop

Bänder

Stahlband St/tZn

Part No. 810225 BA 20X2.5 STTZN R100M

Product 810225 was added to Notepad.

Product 810225 was added to the cart.

Part No. 810335 BA 30X3.5 STTZN R50M

Product 810335 was added to Notepad.

Product 810335 was added to the cart.

Part No. 852335 BA 30X3.5 STTZN R25M

Product 852335 was added to Notepad.

Product 852335 was added to the cart.

Part No. 854335 BA 30X3.5 STTZN EASY R25M

Product 854335 was added to Notepad.

Product 854335 was added to the cart.

Part No. 814335 BA 30X3.5 STTZN EASY R50M

Product 814335 was added to Notepad.

Product 814335 was added to the cart.

Part No. 810304 BA 30X4 STTZN R52M

Product 810304 was added to Notepad.

Product 810304 was added to the cart.

Part No. 810404 BA 40X4 STTZN R40M

Product 810404 was added to Notepad.

Product 810404 was added to the cart.

Part No. 810405 BA 40X5 STTZN R30M

Product 810405 was added to Notepad.

Product 810405 was added to the cart.

Part No. 810504 BA 50X4 STTZN R30M

Product 810504 was added to Notepad.

Product 810504 was added to the cart.

Stahlband blank

Part No. 810503 BA 50X4 ST R30M

Product 810503 was added to Notepad.

Product 810503 was added to the cart.

Kupferband

Part No. 831225 BA 20X2.5 CU R100M

Product 831225 was added to Notepad.

Product 831225 was added to the cart.

Edelstahlband

Part No. 860925 BA 30X3.5 V2A R25M

Product 860925 was added to Notepad.

Product 860925 was added to the cart.

Part No. 860900 BA 30X3.5 V2A R60M

Product 860900 was added to Notepad.

Product 860900 was added to the cart.

Part No. 860325 BA 30X3.5 V4A R25M

Product 860325 was added to Notepad.

Product 860325 was added to the cart.

Part No. 860335 BA 30X3.5 V4A R60M

You are not authorized to download no_name

You are not authorized to download no_name

You are not authorized to download no_name

You are not authorized to download no_name

You are not authorized to download no_name

Product 860335 was added to Notepad.

Product 860335 was added to the cart.

Part No. 860404 BA 40X4 V4A R40M

Product 860404 was added to Notepad.

Product 860404 was added to the cart.

Part No. 860405 BA 40X5 V4A R30M

Product 860405 was added to Notepad.

Product 860405 was added to the cart.
