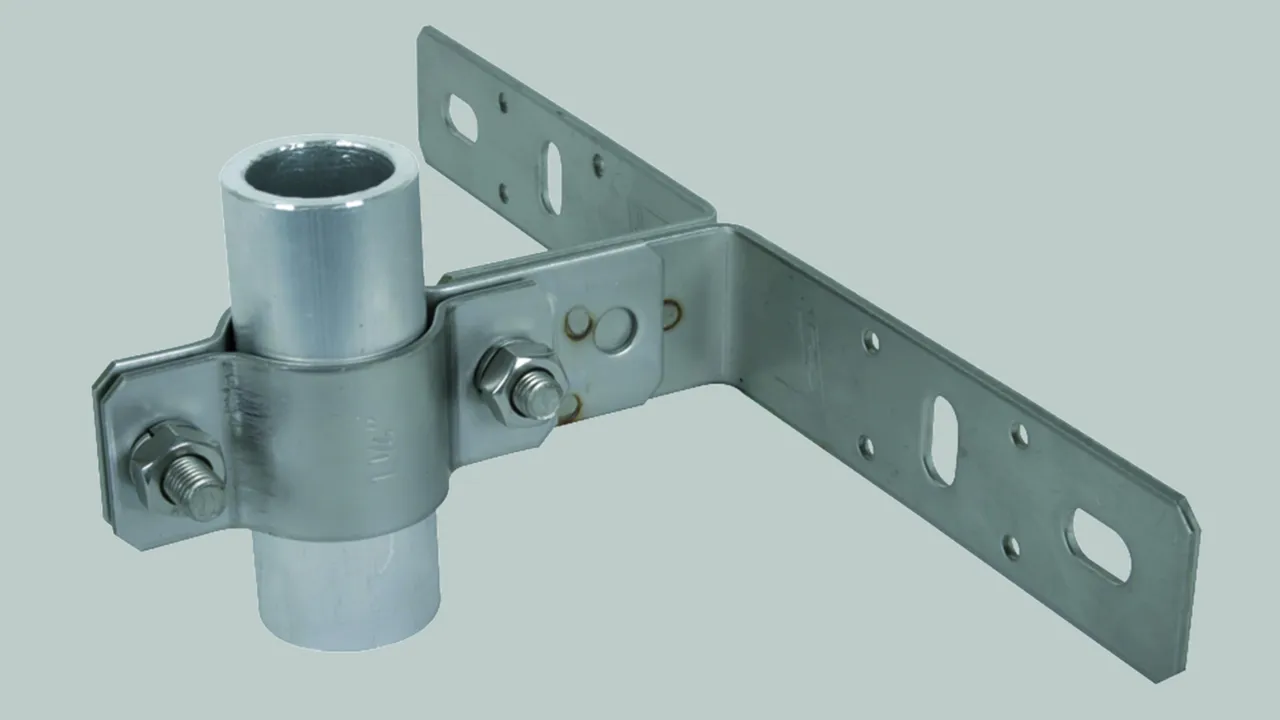

Halter für Fangstangen D40 und DEHNcon-H

Wandbefestigungswinkel waagrecht flach

1 Product

Part No. 105140 WB D40 WA V2A

GTIN 4013364112650, Customs tariff No. (EU): 85389099, Gross weight: 653.00 g, PU: 1.00 Stk.

Images

Additional information

Halter für Fangstangen D40 und DEHNcon-H NIRO waagrechte Montage
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Werkstoff: NIRO
Befestigung: [8x] Ø5,1 / [4x] 11 x 20 mm
Wandabstand: 80 mm
Klemmbereich Fangstange: 40 mm

Fabrikat: DEHN
Typ: WB D40 WA V2A
Art.-Nr.: 105140
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Befestigung [8x] Ø5,1 / [4x] 11 x 20 mm
Wandabstand 80 mm
Klemmbereich Fangstange 40 mm

Product 105140 was added to Notepad.

Go to Notepad

Product 105140 was added to the cart.

Go to Web-Shop

Wandbefestigungswinkel für senkrechte Montage

2 Products

Part No. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Customs tariff No. (EU): 85389099, Gross weight: 514.00 g, PU: 1.00 Stk.

Images

Additional information

Halter für Fangstangen D40 und DEHNcon-H NIRO senkrechte Montage
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Werkstoff: NIRO
Befestigung: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Wandabstand: 46 mm
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: WB D40.50 SE WA46 V2A
Art.-Nr.: 105342
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Befestigung [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Wandabstand 46 mm
Klemmbereich Fangstange 40-50 mm

Product 105342 was added to Notepad.

Go to Notepad

Product 105342 was added to the cart.

Go to Web-Shop

Part No. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Customs tariff No. (EU): 85389099, Gross weight: 540.00 g, PU: 1.00 Stk.

Images

Additional information

Halter für Fangstangen D40 und DEHNcon-H NIRO senkrechte Montage
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Werkstoff: NIRO
Befestigung: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Wandabstand: 110 mm
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: WB D40.50 SE WA110 V2A
Art.-Nr.: 105348
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Befestigung [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Wandabstand 110 mm
Klemmbereich Fangstange 40-50 mm

Product 105348 was added to Notepad.

Go to Notepad

Product 105348 was added to the cart.

Go to Web-Shop

Wandbefestigungswinkel mit Verstellbereich von 150-200 mm

Zum Befestigen der Stützrohre oder Fangstangen D40 / D50 mit Doppelüberleger für den Anschluss von 2x Rd 8-10 mm.

1 Product

Part No. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Customs tariff No. (EU): 85389099, Gross weight: 1.52 kg, PU: 1.00 Stk.

Images

Additional information

Halter für Fangstangen D40 und DEHNcon-H mit Verstellbereich
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Verstellbereich 150-200 mm
Werkstoff: NIRO
Befestigung: [4x] 12 x 26 mm
Wandabstand: 150-200 mm
Klemmbereich Rd: 8-10 mm
Klemmbereich Fangstange: 40-50 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: WB D40.50 V150.200 V2A
Art.-Nr.: 105344
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Befestigung [4x] 12 x 26 mm
Wandabstand 150-200 mm
Klemmbereich Rd 8-10 mm
Klemmbereich Fangstange 40-50 mm
Normenbezug DIN EN 62561-1

Product 105344 was added to Notepad.

Go to Notepad

Product 105344 was added to the cart.

Go to Web-Shop

Wandbefestigungswinkel mit Verstellbereich von 230-1300 mm

3 Products

Part No. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Customs tariff No. (EU): 85389099, Gross weight: 2.42 kg, PU: 1.00 Stk.

Images

Additional information

Halter für Fangstangen D40 und DEHNcon-H mit Verstellbereich
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Verstellbereich 230-400 mm
Werkstoff: St/tZn / NIRO
Befestigung: [4x] 12 x 26 mm
Wandabstand: 230-400 mm
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: WB D40.50 V230.400 STTZN V2A
Art.-Nr.: 105347
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn / NIRO
Befestigung [4x] 12 x 26 mm
Wandabstand 230-400 mm
Klemmbereich Fangstange 40-50 mm

Product 105347 was added to Notepad.

Go to Notepad

Product 105347 was added to the cart.

Go to Web-Shop

Part No. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Customs tariff No. (EU): 85389099, Gross weight: 3.60 kg, PU: 1.00 Stk.

Images

Additional information

Halter für Fangstangen D40 und DEHNcon-H mit Verstellbereich
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Verstellbereich 400-700 mm
Werkstoff: St/tZn / NIRO
Befestigung: [4x] 12 x 26 mm
Wandabstand: 400-700 mm
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: WB D40.50 V400.700 STTZN V2A
Art.-Nr.: 105343
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn / NIRO
Befestigung [4x] 12 x 26 mm
Wandabstand 400-700 mm
Klemmbereich Fangstange 40-50 mm

Product 105343 was added to Notepad.

Go to Notepad

Product 105343 was added to the cart.

Go to Web-Shop

Part No. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Customs tariff No. (EU): 85389099, Gross weight: 5.80 kg, PU: 1.00 Stk.

Images

Additional information

Halter für Fangstangen D40 und DEHNcon-H mit Verstellbereich
Halter für Fangstangen D40 und DEHNcon-H
zum Befestigen der Fangstangen D40
oder der Stützrohre am
zu schützenden Aufbau oder an der Wand
Verstellbereich 700-1300 mm
Werkstoff: St/tZn / NIRO
Befestigung: [4x] 12 x 26 mm
Wandabstand: 700-1300 mm
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: WB D40.50 V700.1300 STTZN V2A
Art.-Nr.: 105349
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn / NIRO
Befestigung [4x] 12 x 26 mm
Wandabstand 700-1300 mm
Klemmbereich Fangstange 40-50 mm

Product 105349 was added to Notepad.

Go to Notepad

Product 105349 was added to the cart.

Go to Web-Shop

Geländerbefestigung

1 Product

Part No. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Customs tariff No. (EU): 85389099, Gross weight: 637.00 g, PU: 5.00 Stk.

Images

Additional information

Halter für Fangstangen D40 und DEHNcon-H Geländebefestigung NIRO
Geländerbefestigungen
zum Befestigen der Stützrohre
oder der Fangstangen D40 an
Konstruktionselementen
z.B. Geländerrohren
Werkstoff: NIRO
Klemmbereich Rohr Ø: 48-60 mm (1 1/2 -2")
Klemmbereich Fangstange: 40-50 mm

Fabrikat: DEHN
Typ: BS D40.50 D48.60 V2A
Art.-Nr.: 105354
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Klemmbereich Rohr Ø 48-60 mm (1 1/2 -2")
Klemmbereich Fangstange 40-50 mm

Product 105354 was added to Notepad.

Go to Notepad

Product 105354 was added to the cart.

Go to Web-Shop

Geländerbefestigung mit Distanzstück

Mit Distanzstück, um Halterungen von z. B. Antennen auszugleichen.

1 Product

Part No. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Customs tariff No. (EU): 85389099, Gross weight: 600.00 g, PU: 1.00 Stk.

Images

Additional information

Geländebefestigung zum Befestigen der Stützrohre
Geländerbefestigungen zum Befestigen der Stützrohre
oder der Fangstangen D40 an Konstruktionselementen
z.B. Geländerrohren
Werkstoff: NIRO
Klemmbereich Rohr Ø: 45-65 mm (11/2-2'')
Klemmbereich Fangstange: 40-50 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: BSC D40 DS95 D45.65 V2A
Art.-Nr.: 105162
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Klemmbereich Rohr Ø 45-65 mm (11/2-2'')
Klemmbereich Fangstange 40-50 mm
Länge Distanzstück 95 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 105162 was added to Notepad.

Go to Notepad

Product 105162 was added to the cart.

Go to Web-Shop

Befestigungsschelle mit Spannband

Bei der Verwendung von zwei Befestigungsschellen ist die mechanische Festigkeit und die Blitzstromtragfähigkeit von 100 kA (10/350 µs) gegeben.

1 Product

Part No. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Customs tariff No. (EU): 85389099, Gross weight: 506.20 g, PU: 1.00 Stk.

Images

Additional information

Halter für Fangstangen D40 und DEHNcon-H mit Befestigungsschelle
Halter für Fangstangen D40 und DEHNcon-H
Befestigungsschelle mit Spannband
für Rohre
Werkstoff: NIRO
Klemmbereich Rohr Ø: 50-300 mm
Klemmbereich Fangstange: 40-50 mm
Abmessung Band: 25 x 0,3 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: BSC D40.50 SB50.300 V2A
Art.-Nr.: 105160
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Klemmbereich Rohr Ø 50-300 mm
Klemmbereich Fangstange 40-50 mm
Abmessung Band (b x t) 25 x 0,3 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 105160 was added to Notepad.

Go to Notepad

Product 105160 was added to the cart.

Go to Web-Shop

Befestigungsschelle mit Spannband und Distanzstück

Mit zusätzlichem langen Distanzstück, um Halterungen von Sektorantennen am Mast auszugleichen.

1 Product

Part No. 105163 BS D40.50 DS95 SB50.300 V2A

GTIN 4013364248281, Customs tariff No. (EU): 85389099, Gross weight: 601.00 g, PU: 1.00 Stk.

Images

Additional information

Befestigungsschelle mit Spannband mit langen Distanzstück NIRO
Befestigungsschelle mit Spannband zum Befestigen der Stützrohre
an Konstruktionselementen
z.B. Antennenmasten
mit zusätzlichem Distanzstück 95 mm,
um Halterungen von z.B. Sektorantennen
am Mast auszugleichen
Werkstoff: NIRO
Klemmbereich Rohr Ø: 50-300 mm
Klemmbereich Fangstange: 40-50 mm
Abmessung Band: 25 x 3,0 mm

Fabrikat: DEHN
Typ: BS D40.50 DS95 SB50.300 V2A
Art.-Nr.: 105163
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Klemmbereich Rohr Ø 50-300 mm
Klemmbereich Fangstange 40-50 mm
Abmessung Band (b x t) 25 x 3,0 mm
Länge Distanzstück 95 mm

Product 105163 was added to Notepad.

Go to Notepad

Product 105163 was added to the cart.

Go to Web-Shop
