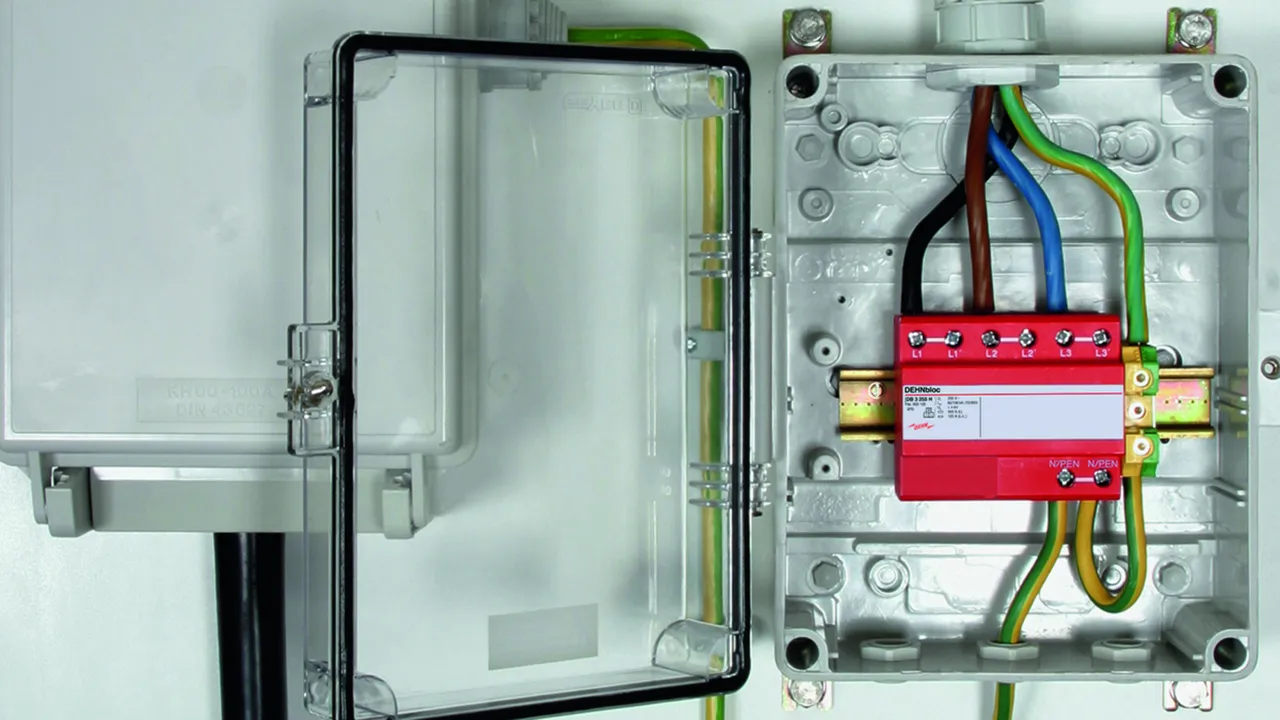

DEHNbloc

Gekapselte, nicht ausblasende Gleitfunkenstrecke
RADAX-Flow-Funkenstreckentechnologie mit hoher Folgestrombegrenzung
Energetische Koordination innerhalb der Red/Line-Produktfamilie
Durch hohen Isolationswiderstand auch zum Einsatz vor dem Zähler geeignet
Multifunktionsanschluss für Leiter und Kammschienen
Ein- und dreipolige Ausführung (je nach Netzform bis zu 100 kA Blitzstoßstrom)
Einpolige Ausführung auch modular verfügbar

DEHNbloc H

Einpoliger, modularer Blitzstrom-Ableiter mit hohem Ableitvermögen zum Einsatz in 230 / 400 V-Systemen.

1 Product

Part No. 961122 DBH M 1 255

GTIN 4013364118652, Customs tariff No. (EU): 85363090, Gross weight: 374.20 g, PU: 1.00 Stk.

Images

Additional information

CAD files

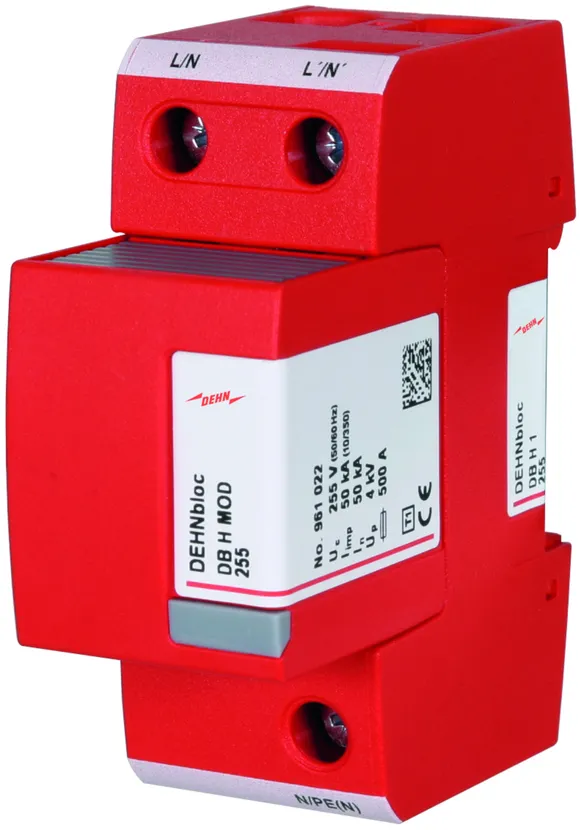

Modularer Blitzstrom-Ableiter DEHNbloc H M 1 255
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 4 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DBH M 1 255
Art.-Nr.: 961122
oder gleichwertig.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

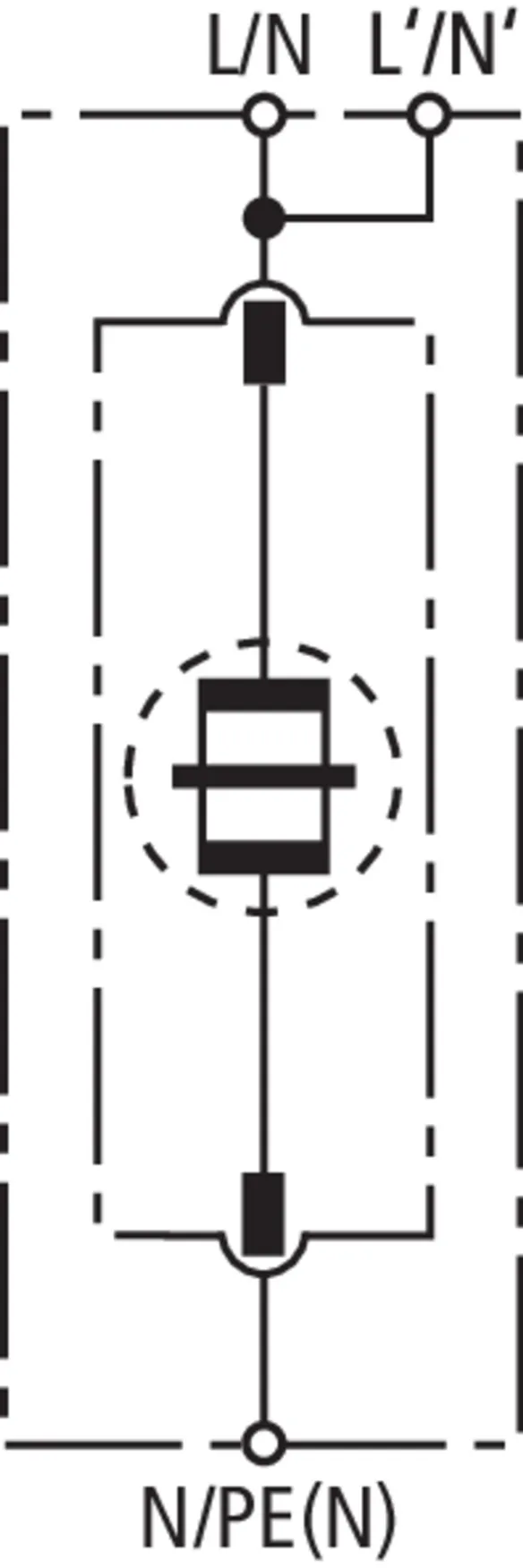

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Schutzpegel (U_P )	≤ 4 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Spezifische Energie (W/R)	625,00 kJ/Ohm
Schutzpegel (U_P )	≤ 4 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20

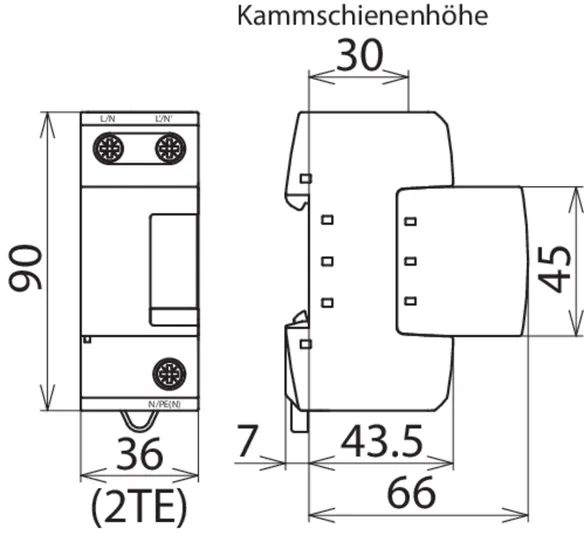

Einbaumaße	2 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 0,2 s)	500 A gG
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 5 s)	315 A gG
