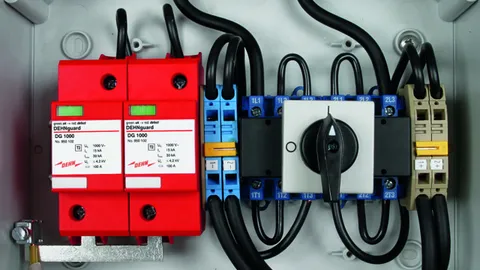

DEHNguard 1000

Hohes Ableitvermögen durch leistungsfähigen Zinkoxidvaristor
Schnelles Ansprechen
Hohe Überwachungs-Sicherheit durch Abtrennvorrichtung "Thermo-Dynamik-Control"
Defektanzeige durch grün-rote Markierung im Sichtfenster
Speziell für hohe Systemspannungen ausgelegtes Gerätedesign

DEHNguard 1000 (FM)

Einpoliger, kompakter Überspannungs-Ableiter; in der Ausführung FM mit potentialfreiem Fernmeldekontakt.

2 Products

Part No. 950102 DG 1000

GTIN 4013364105621, Customs tariff No. (EU): 85363030, Gross weight: 205.30 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kompakter Überspannungs-Ableiter DEHNguard 1000
1-poliger, Überspannungs-Ableiter, Breite 2TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 1000 V ac/dc
Schutzpegel: <= 4,2 kV
Nennableitstoßstrom: 15 kA
Max. Ableitstoßstrom: 30 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG 1000
Art.-Nr.: 950102
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	1000 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_p )	≤ 4,2 kV
Max. Überstromschutz	100 A aM
Max. Überstromschutz bei U ≤ 690 V AC	125 A gG
Zulassungen	UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	830 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	1000 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	1000 V
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_p )	≤ 4,2 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. Überstromschutz	100 A aM
Max. Überstromschutz bei U ≤ 690 V AC	125 A gG
Kurzschlussfestigkeit bei max. Vorsicherung (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	1205 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	1580 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL

Product 950102 was added to Notepad.

Go to Notepad

Product 950102 was added to the cart.

Go to Web-Shop

Part No. 950112 DG 1000 FM

GTIN 4013364105638, Customs tariff No. (EU): 85363030, Gross weight: 217.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Kompakter Überspannungs-Ableiter DEHNguard 1000 FM
1-poliger, Überspannungs-Ableiter, Breite 2TE
Defektanzeige, mit Fernmeldekontakt
Ableiter Typ 2 nach EN 61643-11
Höchste Dauerspannung: 1000 V ac/dc
Schutzpegel: <= 4,2 kV
Nennableitstoßstrom: 15 kA
Max. Ableitstoßstrom: 30 kA
Kurzschlußfestigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG 1000 FM
Art.-Nr.: 950112
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	1000 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_p )	≤ 4,2 kV
Max. Überstromschutz	100 A aM
Max. Überstromschutz bei U ≤ 690 V AC	125 A gG
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	830 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	1000 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	1000 V
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_p )	≤ 4,2 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. Überstromschutz	100 A aM
Max. Überstromschutz bei U ≤ 690 V AC	125 A gG
Kurzschlussfestigkeit bei max. Vorsicherung (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	1205 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	1580 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
