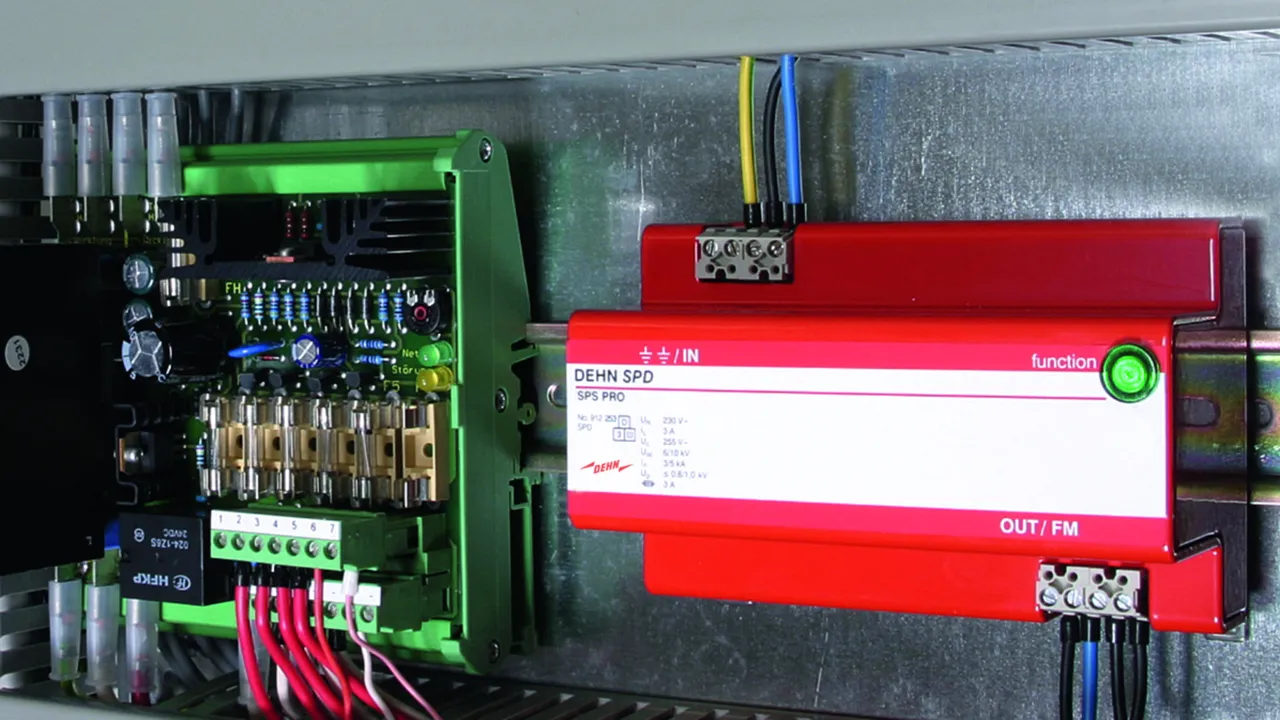

SPS-Protector

Kombination aus Überspannungsschutz und Filter
Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung
Entstörfilter zum Schutz empfindlicher Industrieelektronik vor symmetrischen und asymmetrischen hochfrequenten Störungen
Aufbau im Schirmgehäuse
Optische Funktionsanzeige (grün) und potentialfreier Fernmeldekontakt (Öffner) zur Defektanzeige

Details

SPS-Protector

Überspannungs-Ableiter mit Entstörfilter für einphasige 230 V- TT- und TN-Systeme; mit potentialfreiem Fernmeldekontakt.

1 Product

Part No. 912253 SPS PRO

GTIN 4013364068360, Customs tariff No. (EU): 85363010, Gross weight: 603.70 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter mit Entstörfilter SPS PRO
2-poliger Überspannungs-Ableiter zum Schutz der
Netzversorung elektronischer Geräte vor transienten
Überspannungen sowie hoch frequenten Störspannungen
Breite 7TE
Ableiter Typ 3 nach EN 61643-11
Funktionsanzeige grün,
Defektanzeige: Fernmeldekontakt
Aufbau im Schirmgehäuse
Netzfilter nach DIN VDE 0565 Teil 3
Höchste Dauerspannung: 255 V ac
Gesamtableitstoßstrom: 5 kA
Schutzpegel (L-N): <= 0,8 kV
Nennlaststrom: 3 A ac
Dämpfung bei f = 1 MHZ sym./asym. >= 73 dB / >= 45 dB
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: SPS PRO
Art.-Nr.: 912253
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	3 A
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Funktion des FM-Kontaktes	Öffner

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	3 A
Prozentualer Spannungsabfall [L'-N'/L-N] bei U_C/I_L (∆U)	≤ 1,6 %
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Kombinierter Stoß (U_OC )	6 kV
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Betriebsanzeige	grünes Licht
Defektanzeige	grünes Licht aus
Anzahl der Ports	2
Betriebstemperaturbereich (T_U )	-10 °C ... +40 °C
Anschlussquerschnitt (min.)	0,14 mm²ein- / mehr- / feindrähtig
Anschlussquerschnitt (max.)	2,5 mm²ein- / mehr- / feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Aluminium, Pulverbeschichtung rot
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43 880
Funktion des FM-Kontaktes	Öffner
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Netzfilter	nach DIN VDE 0565-3
Dämpfung bei f = 1 MHz symmetrisch	≥ 73 dB
Dämpfung bei f = 1 MHz asymmetrisch	≥ 45 dB
