VC 280 2

Zweipoliger Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung
Komplette Überspannungs-Schutzbeschaltung für Geräte mit Wechselspannungsversorgung
Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung
Potentialfreier Fernmeldekontakt (Öffner) mit Testmöglichkeit zur Defektanzeige

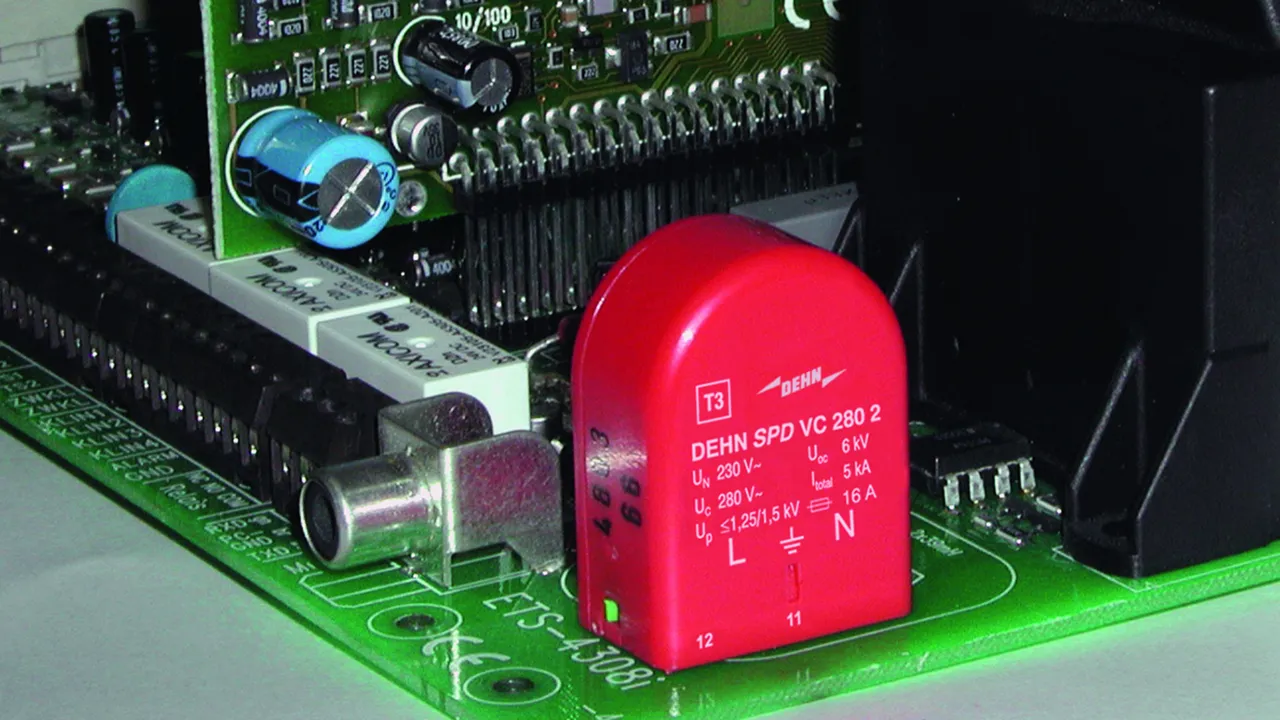

Zum Einsatz auf Leiterplatten

VC 280 2

Überspannungsschutz-Netzmodul zum Einbau in das zu schützende Endgerät mit potentialfreiem Öffner.

1 Product

Part No. 900471 VC 280 2

GTIN 4013364067547, Customs tariff No. (EU): 85363010, Gross weight: 27.50 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungsschutz-Netzmodul VC 280 2
2-poliges Überspannungsschutz-Netzmodul
zum Einbau in das zu schützende Endgerät
Ableiter Typ 3 nach EN 61643-11
zum Löten auf Leiterplatten
potentialfreier Fernmeldekontakt
Höchste Dauerspannung: 280 V ac
Schutzpegel: <= 1,5 kV
Gesamtableitstoßstrom: 5 kA
Max. netzseitiger Überstromschutz: 16 A gG oder B 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: VC 280 2
Art.-Nr.: 900471
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. netzseitiger Überstromschutz	B 16 A
Defektanzeige	FM-Kontakt (Öffner)

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Defektanzeige	FM-Kontakt (Öffner)
Anzahl der Ports	1
Betriebstemperaturbereich (U_T )	-25 °C ... +40 °C
Montage auf	Leiterplatte
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	32 x 24 x 15 mm
FM-Kontakte / Kontaktform	Öffner
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
