SFL-Protector

Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung
Entstörfilter
Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung
Netzschalter mit Betriebsanzeige (nur SFL PRO 6X)
2 m Anschlussleitung für den flexiblen Einsatz bei verschiedensten Anwendungen
Optische Funktionsanzeige (grün) und optische Defektanzeige (rot)

Details

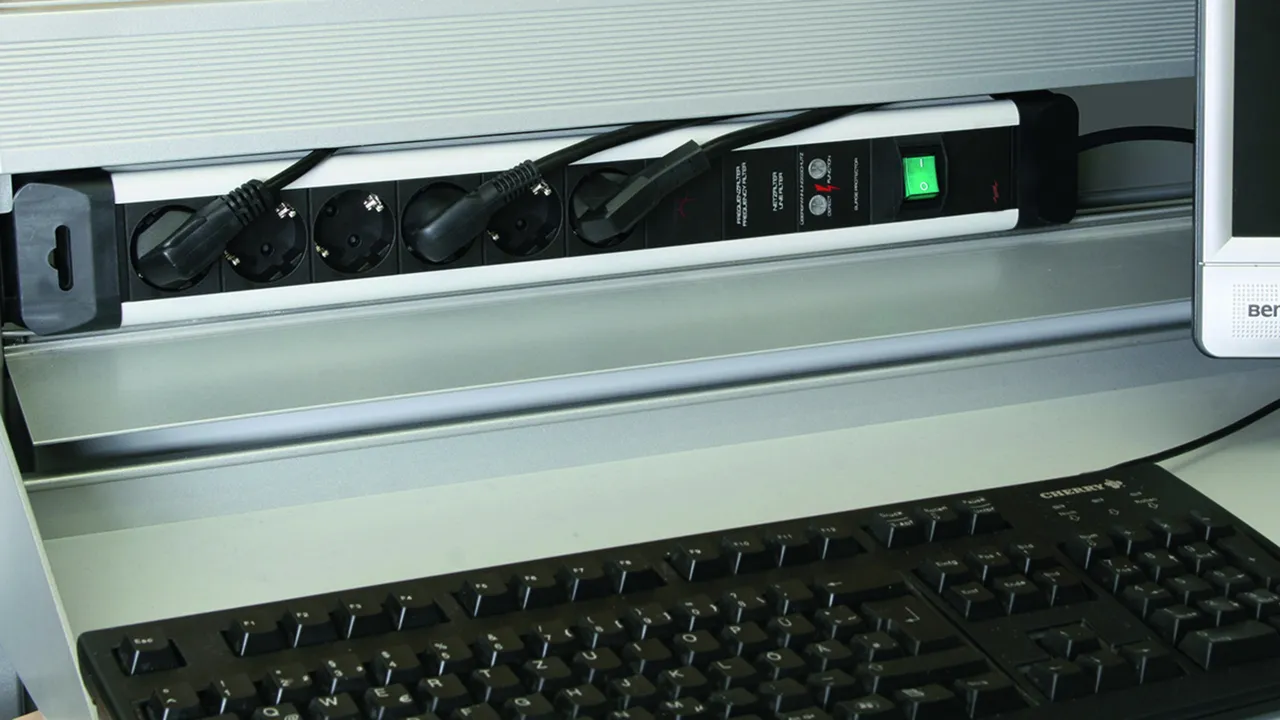

SFL PRO 6X

Steckdosenleiste mit Überspannungsschutz und Netzfilter.

1 Product

Part No. 909250 SFL PRO 6X

GTIN 4013364132566, Customs tariff No. (EU): 85363010, Gross weight: 970.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

Überspannungsschutz-Steckdosenleiste SFL PRO 6X
6-fach Steckdosenleiste mit Überspannungsschutz und Filter
Ableiter Typ 3 nach EN 61643-11
Entstörfilter nach DIN VDE 0565 Teil 3
Netzschalter mit Betriebsanzeige: grün
optische Defektanzeige: rot
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,6 kV
Gesamtableitstoßstrom: 5 kA
Max. netzseitiger Überstromschutz: 16 A gG oder B 16 A
Dämpfung bei f = 1 MHZ sym./asym. >= 32 dB / >= 30 dB
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: SFL PRO 6X
Art.-Nr.: 909250
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel (U_P )	≤ 1,6 kV
Max. netzseitiger Überstromschutz	B 16 A
Anzahl der Steckdosen	6

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	16 A
Prozentualer Spannungsabfall bei U_C/I_L (∆U)	≤ 0,5 %
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel (U_P )	≤ 1,6 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1,5 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Defektanzeige	rotes Licht
Betriebsanzeige	grünes Licht
Anzahl der Ports	2
Betriebstemperaturbereich (T_U )	-20 °C ... +40 °C
Anschlussleitung	ca. 2000 mm
Anzahl der Steckdosen	6
Montage	Schutzkontakt-Stecksystem DIN 49440 / DIN 49441
Gehäusewerkstoff	Thermoplast, Farbe schwarz/silber, UL 94 V-1
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	571 x 72 x 43 mm
Netzfilter	nach DIN VDE 0565-3
Dämpfung bei f = 1 MHz symmetrisch	≥ 32 dB
Dämpfung bei f = 1 MHz asymmetrisch	≥ 30 dB

Product 909250 was added to Notepad.

Go to Notepad

Product 909250 was added to the cart.

Go to Web-Shop

SFL PRO 6X 19"

Steckdosenleiste mit Überspannungsschutz und Netzfilter für Datenschränke 482,6 mm (19 Zoll).

1 Product

Part No. 909251 SFL PRO 6X 19"

GTIN 4013364132573, Customs tariff No. (EU): 85363010, Gross weight: 877.00 g, PU: 1.00 Stk.

Images

Additional information

Überspannungsschutz-Steckdosenleiste SFL PRO 6X 19"
6-fach Steckdosenleiste mit Überspannungsschutz und Filter
Ableiter Typ 3 nach EN 61643-11
Entstörfilter nach DIN VDE 0565 Teil 3
mit Betriebsanzeige: grün
optische Defektanzeige: rot
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,6 kV
Gesamtableitstoßstrom: 5 kA
Max. netzseitiger Überstromschutz: 16 A gG oder B 16 A
Dämpfung bei f = 1 MHZ sym./asym. >= 32 dB / >= 30dB
Energetische Koordination nach DIN EN 62305-4
Ableite der Red/Line-Familie

Fabrikat: DEHN
Typ: SFL PRO 6X 19"
Art.-Nr.: 909251
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel (U_P )	≤ 1,6 kV
Max. netzseitiger Überstromschutz	B 16 A
Anzahl der Steckdosen	6

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	16 A
Prozentualer Spannungsabfall bei U_C/I_L (∆U)	≤ 0,5 %
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel (U_P )	≤ 1,6 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1,5 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Defektanzeige	rotes Licht
Betriebsanzeige	grünes Licht
Anzahl der Ports	2
Betriebstemperaturbereich (T_U )	-20 °C ... +40 °C
Anschlussleitung	ca. 2000 mm
Anzahl der Steckdosen	6
Montage	Schutzkontakt-Stecksystem DIN 49440 / DIN 49441
Gehäusewerkstoff	Profil aus eloxiertem Aluminium, Farbe silber
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	483 x 44 x 44 mm
Netzfilter	nach DIN VDE 0565-3
Dämpfung bei f = 1 MHz symmetrisch	≥ 32 dB
Dämpfung bei f = 1 MHz asymmetrisch	≥ 30 dB
