Stützrohr mit HVI power Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3).
Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 90 cm (in Luft) oder s ≤ 180 cm (fester Baustoff).

Optisch angepasste innenliegende Verlegung der HVI power Leitung im Stützrohr mit geringer Windangriffsfläche.

Die Mindestbestelllänge beträgt 6 m. Die Leitungslänge ist bei Bestellung anzugeben.
Auf Grund der auftragsbezogenen Fertigung (Konfektionierung der Leitungslänge) kann die Leitung nicht zurückgenommen werden.

Leitungslänge bei Bestellung angeben (0,5 m Schritte).

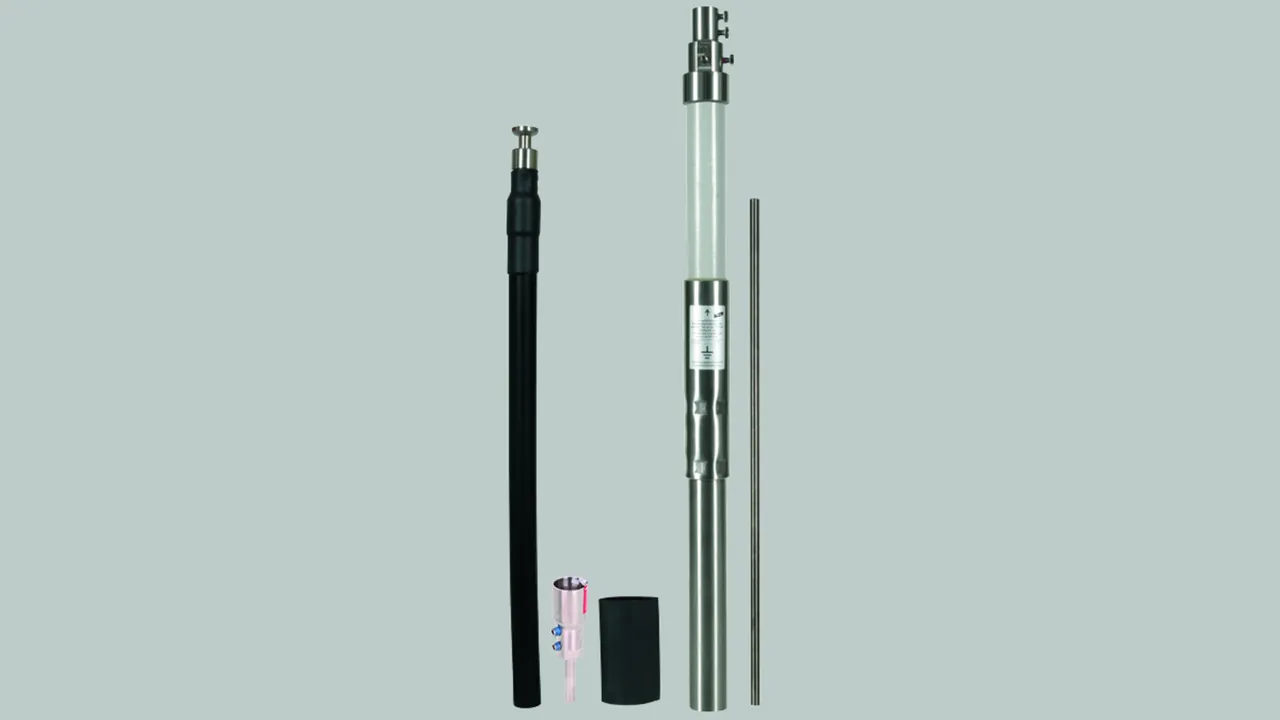

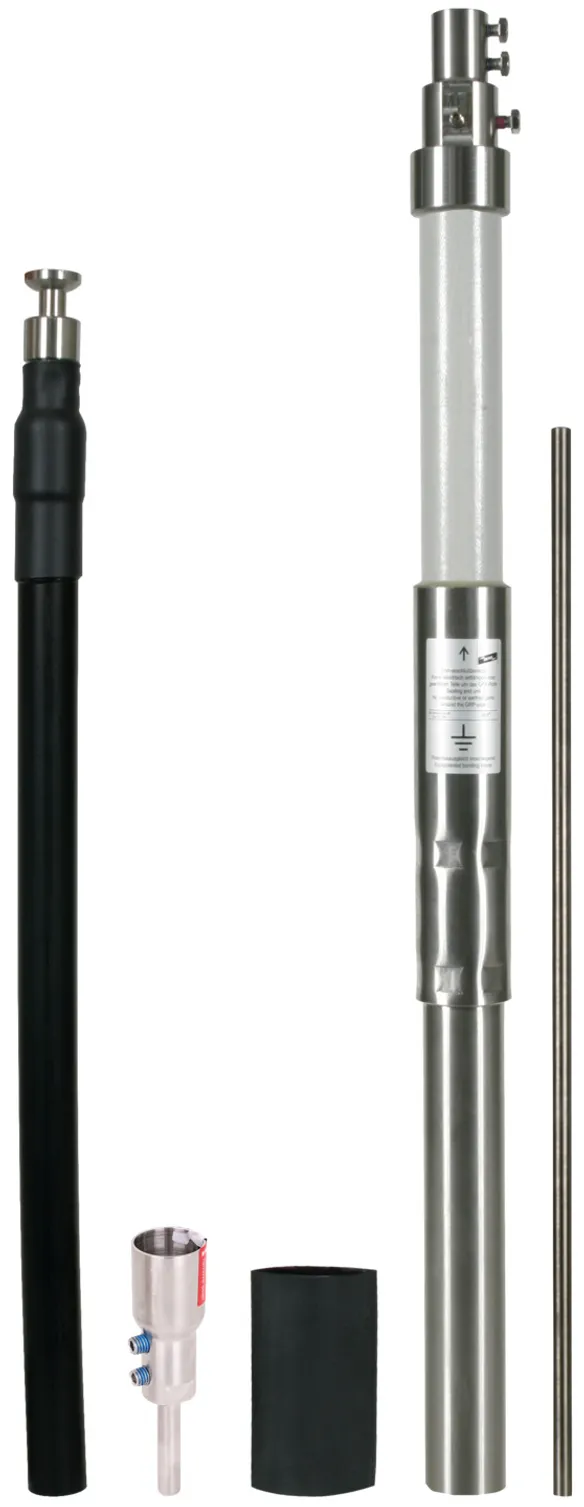

HVI power Leitung im Stützrohr mit Fangspitze

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.
Fangspitze aus NIRO, Ø10 mm, Länge 1000 mm.

1 Product

Part No. 819430 HVI P 27 L6M SR3500 FSP1000 GFK V2A

GTIN 4013364152236, Customs tariff No. (EU): 85389099, Gross weight: 16.00 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

HVI power Leitung im Stützrohr Länge 3500mm GFK / NIRO
HVI power Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung zum Einhalten
des Trennungsabstandes zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
Die Stützrohre mit HVI power Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI power Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangspitze Ø10 mm Länge 1000 mm.
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Transportlänge: 3500 mm
Durchmesser Ø Leitung: 27 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. Bestelllänge: 35 m
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI power innen) 234 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P 27 L6M SR3500 FSP1000 GFK V2A
Art.-Nr.: 819430
oder gleichwertig.

Certificates

Technical data

Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3500 mm
Transportlänge	3500 mm
Durchmesser Ø Leitung	27 mm
Farbe Leitung	schwarz ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Max. Bestelllänge	35 m
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3500 mm
Transportlänge	3500 mm
Durchmesser Ø Leitung	27 mm
Farbe Leitung	schwarz ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 9011
Querschnitt Seele	25 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H2 / 200 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 90 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselement	NIRO
Stützrohr	50 x 4 mm
Mindestbestelllänge	6 m
Max. Bestelllänge	35 m
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI power innen) 234 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819430 was added to Notepad.

Go to Notepad

Product 819430 was added to the cart.

Go to Web-Shop

HVI power Leitung im Stützrohr mit Fangstange

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.
Fangstange aus NIRO, Ø22 / 16 / 10 mm, Länge 2500 mm.

2 Products

Part No. 819431 HVI P 27 L6M SR3500 FS2500 GFK V2A

GTIN 4013364155442, Customs tariff No. (EU): 85389099, Gross weight: 17.60 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

HVI power Leitung im Stützrohr mit Fangstange Länge 3500mm GFK / NIRO
HVI power Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung zum Einhalten
des Trennungsabstandes zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
Die Stützrohre mit HVI power Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI power Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Transportlänge: 3500 mm
Durchmesser Ø Leitung: 27 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. Bestelllänge: 35 m
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI power innen) 163 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P 27 L6M SR3500 FS2500 GFK V2A
Art.-Nr.: 819431
oder gleichwertig.

Certificates

Technical data

Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3500 mm
Transportlänge	3500 mm
Durchmesser Ø Leitung	27 mm
Farbe Leitung	schwarz ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Max. Bestelllänge	35 m
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3500 mm
Transportlänge	3500 mm
Durchmesser Ø Leitung	27 mm
Farbe Leitung	schwarz ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 9011
Querschnitt Seele	25 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H2 / 200 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 90 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselement	NIRO
Stützrohr	50 x 4 mm
Mindestbestelllänge	6 m
Max. Bestelllänge	35 m
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI power innen) 163 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819431 was added to Notepad.

Go to Notepad

Product 819431 was added to the cart.

Go to Web-Shop

Part No. 819433 HVI P 27 L6M SR5000 FS2500 GFK V2A

GTIN 4013364155459, Customs tariff No. (EU): 85389099, Gross weight: 21.60 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

HVI power Leitung im Stützrohr mit Fangstange Länge 5000 mm GFK / NIRO
HVI power Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung zum Einhalten
des Trennungsabstandes zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
Die Stützrohre mit HVI power Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI power Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Transportlänge: 5000 mm
Durchmesser Ø Leitung: 27 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. Bestelllänge: 35 m
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI power innen) 159 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P 27 L6M SR5000 FS2500 GFK V2A
Art.-Nr.: 819433
oder gleichwertig.

Certificates

Technical data

Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	5000 mm
Transportlänge	5000 mm
Durchmesser Ø Leitung	27 mm
Farbe Leitung	schwarz ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Max. Bestelllänge	35 m
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	5000 mm
Transportlänge	5000 mm
Durchmesser Ø Leitung	27 mm
Farbe Leitung	schwarz ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 9011
Querschnitt Seele	25 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H2 / 200 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 90 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselement	NIRO
Stützrohr	50 x 4 mm
Mindestbestelllänge	6 m
Max. Bestelllänge	35 m
Geeignet für Rohraußenverlegung	Nein
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI power innen) 159 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)
