DEHNcord

Einpoliger, zweipoliger oder dreipoliger Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung
Optische Defektanzeige
Versionen mit Abschaltfunktion des Laststromkreises im Fehlerfall und Schutz der Steuerphase
Kompakte Bauform auch für Außenbereich
Zum Einsatz in Kabelübergangskästen, Unterflursystemen, Kabelkanälen und Geräteeinbaudosen

Details

DEHNcord 3P TT 275 FM

Dreiphasiger, kompakter Ableiter für TT- und TN-S-Systeme.

1 Product

Part No. 900439 DCOR 3P TT 275 FM

GTIN 4013364436053, Customs tariff No. (EU): 85363030, Gross weight: 129.38 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord 3P TT 275 FM
Mehrpoliger Überspannungs-Ableiter Typ 2 + Typ 3
nach EN 61643-11 zum Einsatz in Installationssysteme
mit Fernmeldekontakt, Funktions-/Defektanzeige
Installation wahlweise Hutschiene oder Anschraublaschen
Kompakte Abmessung: 94 x 39,5 x 36 mm
Höchste Dauerspannung: 275 V ac
Höchste Dauerspannung: 350 V dc
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 10 kA
Gesamtableitstoßstrom (8/20): 40 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz:
seriell 25 A gG / paralell 40 A gG
Max. Laststrom AC: 25 A
Leitungsanschluss: Push-in
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR 3P TT 275 FM
Art.-Nr.: 900439
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	40 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennlaststrom AC / DC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinierter Stoß [L-N]/[N-PE] (U_OC )	20 kV
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	25 ns
Ansprechzeit [L/N-PE] (t_A )	100 ns
Max. netzseitiger Überstromschutz in serieller Verdrahtung	25 A gG
Max. netzseitiger Überstromschutz in paralleler Verdrahtung (Stichverdrahtung)	40 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Isolationsmessung	bis 500 V DC im angeschlossenen Zustand
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt für Push-in Klemmen	0,2 ... 6 mm²ein- / feindrähtig
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Product 900439 was added to Notepad.

Go to Notepad

Product 900439 was added to the cart.

Go to Web-Shop

DEHNcord L 2P

Zweipoliger Überspannungs-Ableiter für alle Installationssysteme (1+1-Schaltung) und Leuchten der Schutzklasse I; kompakte Abmessungen.

2 Products

Part No. 900430 DCOR L 2P 275

GTIN 4013364157286, Customs tariff No. (EU): 85363030, Gross weight: 73.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 2P 275
Zweipoliger Überspannungs-Ableiter für alle
230 V-Installationssysteme
Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelkanalsystemen,
Unterflursystemen und Geräteeinbaudosen
Defektanzeige
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA
Gesamtableitstoßstrom: 20 kA
Max. netzseitiger Überstromschutz: 25 A gG
oder B/C 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P 275
Art.-Nr.: 900430
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	25 A gG
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm²,Länge: 230 mm (L, N) / 240 mm (PE)
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA

Product 900430 was added to Notepad.

Go to Notepad

Product 900430 was added to the cart.

Go to Web-Shop

Part No. 900432 DCOR L 2P 320

GTIN 4013364157309, Customs tariff No. (EU): 85363030, Gross weight: 74.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 2P 320
Zweipoliger Überspannungs-Ableiter für alle
230/277 V-Installationssysteme
Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelkanalsystemen,
Unterflursystemen und Geräteeinbaudosen
Defektanzeige
Höchste Dauerspannung: 320 V ac
Schutzpegel: <= 1,75 kV
Nennableitstoßstrom: 5 kA
Gesamtableitstoßstrom: 20 kA
Max. netzseitiger Überstromschutz: 25 A gG
oder B/C 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P 320
Art.-Nr.: 900432
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,75 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	25 A gG
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 277 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,75 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm²,Länge: 230 mm (L, N) / 240 mm (PE)
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA

Product 900432 was added to Notepad.

Go to Notepad

Product 900432 was added to the cart.

Go to Web-Shop

DEHNcord L 1P

Einpoliger Überspannungs-Ableiter für Leuchten mit Schutzklasse II; kompakte Abmessungen.

2 Products

Part No. 900431 DCOR L 1P 275

GTIN 4013364310827, Customs tariff No. (EU): 85363030, Gross weight: 60.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 1P 275
Einpoliger Überspannungs-Ableiter für alle
230 V-Installationssysteme
Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelkanalsystemen,
Unterflursystemen und Geräteeinbaudosen
Defektanzeige
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA
Max. netzseitiger Überstromschutz: 25 A gG
oder B/C 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 1P 275
Art.-Nr.: 900431
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	25 A gG
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	25 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm²,Länge 230 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA

Product 900431 was added to Notepad.

Go to Notepad

Product 900431 was added to the cart.

Go to Web-Shop

Part No. 900433 DCOR L 1P 320

GTIN 4013364157316, Customs tariff No. (EU): 85363030, Gross weight: 61.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 1P 320
Einpoliger Überspannungs-Ableiter für alle
230/277 V-Installationssysteme
Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelkanalsystemen,
Unterflursystemen und Geräteeinbaudosen
Defektanzeige
Höchste Dauerspannung: 320 V ac
Schutzpegel: <= 1,75 kV
Nennableitstoßstrom: 5 kA
Max. netzseitiger Überstromschutz: 25 A gG
oder B/C 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 1P 320
Art.-Nr.: 900433
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,75 kV
Max. netzseitiger Überstromschutz	25 A gG
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 277 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,75 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	25 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm²,Länge 230 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA

Product 900433 was added to Notepad.

Go to Notepad

Product 900433 was added to the cart.

Go to Web-Shop

DEHNcord L 2P SN1864

Überspannungs-Ableiter für Leuchten mit Schutzklasse II; kompakte Abmessungen. Mit Abschaltfunktion im Fehlerfall.

1 Product

Part No. 999906 DCOR L 2P SN1864

GTIN 4013364310926, Customs tariff No. (EU): 85363030, Gross weight: 70.50 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 2P SN1864
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelübergangskästen.
Mit Schutz der Steuerphase
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte optische Defektanzeige
für Versorgungsspannung
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Summenableitstoßstrom: 20 kA
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P SN1864
Art.-Nr.: 999906
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 60 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Leuchtenkopf / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zusätzliche Tests	---------------------------------
– Summenableitstoßstrom (I_sum )	20 kA

Product 999906 was added to Notepad.

Go to Notepad

Product 999906 was added to the cart.

Go to Web-Shop

DEHNcord L 2P SN1860

Überspannungs-Ableiter für alle Installationssysteme; kompakte Abmessungen. Mit Abschaltfunktion im Fehlerfall.

1 Product

Part No. 999937 DCOR L 2P SN1860

GTIN 4013364303195, Customs tariff No. (EU): 85363030, Gross weight: 86.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 2P SN1860
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelübergangskästen.
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte optische Defektanzeige
für Versorgungsspannung
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Summenableitstoßstrom: 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P SN1860
Art.-Nr.: 999937
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 160 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zusätzliche Tests	---------------------------------
– Summenableitstoßstrom (I_sum )	20 kA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

Product 999937 was added to Notepad.

Go to Notepad

Product 999937 was added to the cart.

Go to Web-Shop

DEHNcord L 2P 275 SO LTG

Überspannungs-Ableiter für alle Installationssysteme; kompakte Abmessungen. Mit Abschaltfunktion im Fehlerfall.

1 Product

Part No. 900446 DCOR L 2P 275 SO LTG

GTIN 4013364292970, Customs tariff No. (EU): 85363030, Gross weight: 62.50 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 2P 275 SO LTG
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelübergangskästen.
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte optische Defektanzeige
für Versorgungsspannung
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Summenableitstoßstrom: 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P 275 SO LTG
Art.-Nr.: 900446
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 60 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA
Zusätzliche Tests	---------------------------------
– Summenableitstoßstrom (I_sum )	20 kA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

Product 900446 was added to Notepad.

Go to Notepad

Product 900446 was added to the cart.

Go to Web-Shop

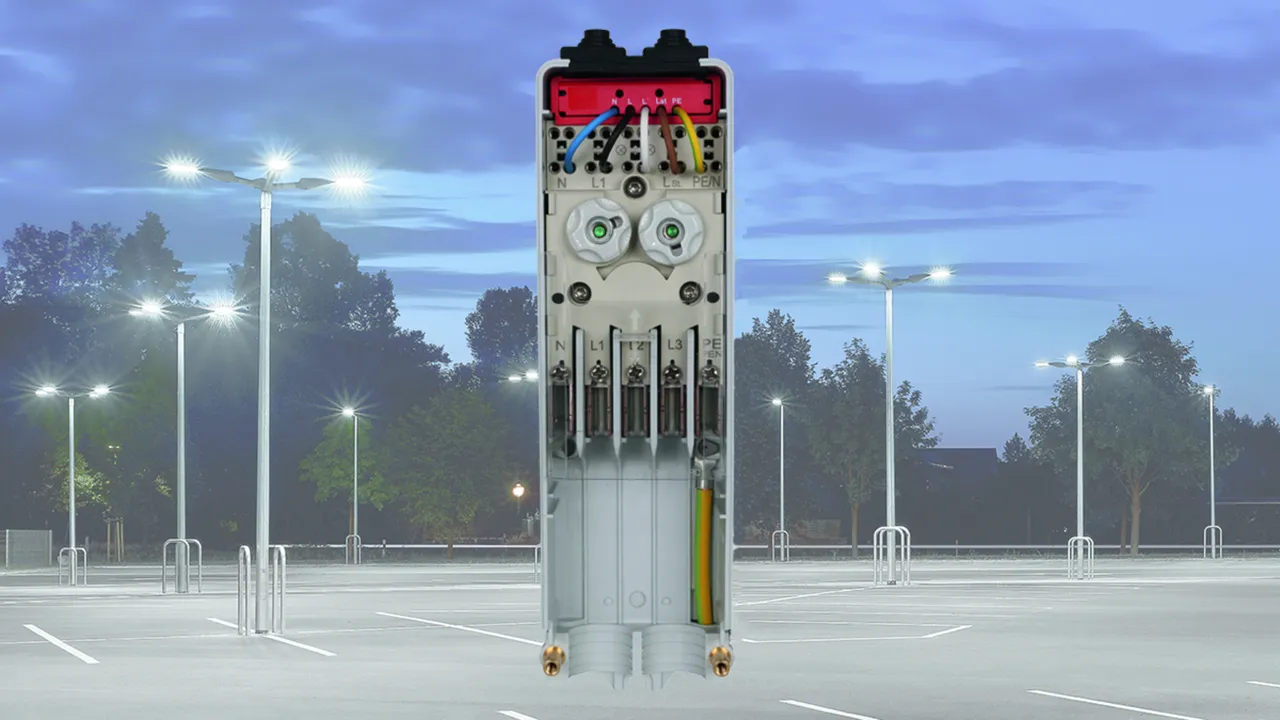

DEHNcord L 3P 275 SO LTG

Dreipoliger Ableiter für alle Installationssysteme; kompakte Abmessungen. Mit Abschaltfunktion des Laststromkreises im Fehlerfall und Schutz der Steuerphase.

1 Product

Part No. 900445 DCOR L 3P 275 SO LTG

GTIN 4013364280380, Customs tariff No. (EU): 85363030, Gross weight: 71.50 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 3P 275 SO LTG
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelübergangskästen.
Mit Schutz der Steuerphase
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte getrennte optische Defektanzeige
für Versorgungsspannung und Steuerphase
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Gesamtableitstoßstrom (8/20): 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 3P 275 SO LTG
Art.-Nr.: 900445
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 60 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

Product 900445 was added to Notepad.

Go to Notepad

Product 900445 was added to the cart.

Go to Web-Shop

SK EK480 G2S-2d LM DCOR

Der Sicherungskasten EK480 ist ein Qualitätsprodukt aus dem Hause Langmatz, welches sich durch hochwertige Verarbeitung und praxisbewährte Eigenschaften auszeichnet. Die EK480 Produktreihe erfüllt alle mechanischen und elektrischen Anforderungen und Normen. Leuchten mit hochwertiger Elektronik können so wirkungsvoll gegen Überspannungen durch Schalthandlungen oder Naheinschläge geschützt werden.

1 Product

Part No. 900443 SK EK480 G2S-2d LM DCOR

GTIN 4013364394322, Customs tariff No. (EU): 85362010, Gross weight: 788.00 g, PU: 20.00 Stk.

Images

Open PDF

Additional information

CAD files

Sicherungskasten EK480 mit Überspannungsableiter
DEHNcord L 3P 275 SO LTG
zum Schutz für LED-Mastleuchten
Mit Schutz der Steuerphase
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte getrennte optische Defektanzeige
für Versorgungsspannung und Steuerphase
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Gesamtableitstoßstrom (8/20): 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie
Abmessung Kasten: 277x80x67 mm
Schutzart: IP54 nach DIN VDE 0470
Schutzklasse: II

Fabrikat: DEHN
Typ: SK EK480 G2S-2d LM DCOR
Art.-Nr.: 900443
oder gleichwertig.

Certificates

Technical data

Daten Sicherungskasten
Abmessungen	276 x 81 x 70 mm
ab Mastinnendurchmesser	89 mm
Klemmtechnik	Zugang: Schiebeklemmtechnik / Abgang: Federklemmtechnik
Maximaler klemmbarer Kabelquerschnitt	1 - 3 Kabel (4 bzw. 5 x 16 mm²)
Abgangsklemmen	max. 2,5 mm²
Daten Überspannungsschutzgerät DEHNcord L 3P 275 SO LTG
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A

Daten Sicherungskasten
Bezeichnung	EK480 mit Überspannungsschutz
Abmessungen	276 x 81 x 70 mm
ab Mastinnendurchmesser	89 mm
Material Gehäuse	Polyamid
Farbe Gehäuse	Standardfarbe RAL 7035 Lichtgrau
Bauart	nach DIN 43 628 und VDE 0660 Teil 505
Schutzart	IP 54 nach DIN VDE 0470
Schutzklasse	II
Abdeckung	transparent oder grau
Klemmtechnik	Zugang: Schiebeklemmtechnik / Abgang: Federklemmtechnik
Maximaler klemmbarer Kabelquerschnitt	1 - 3 Kabel (4 bzw. 5 x 16 mm²)
Abgangsklemmen	max. 2,5 mm²
Daten Überspannungsschutzgerät DEHNcord L 3P 275 SO LTG
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz) V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 60 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

Product 900443 was added to Notepad.

Go to Notepad

Product 900443 was added to the cart.

Go to Web-Shop

DEHNcord L 2P 275 SO LT

Zweipoliger Ableiter für TNC-Systeme; kompakte Abmessungen. Mit Abschaltfunktion des Laststromkreises im Fehlerfall und Schutz der Steuerphase.

1 Product

Part No. 900435 DCOR L 2P 275 SO LT

GTIN 4013364292963, Customs tariff No. (EU): 85363030, Gross weight: 70.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 2P 275 SO LT
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelübergangskästen.
Mit Schutz der Steuerphase
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte optische Defektanzeige
für Versorgungsspannung
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Summenableitstoßstrom: 20 kA
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P 275 SO LT
Art.-Nr.: 900435
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-PEN] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-PEN] (U_P )	≤ 1,5 kV
Schutzpegel [L-PEN] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-PEN] bei 1,5 kA (U_P )	≤ 0,85 kV
Ansprechzeit [L-PEN] (t_A )	≤ 25 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-PEN] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-PEN] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 60 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA
Zusätzliche Tests	---------------------------------
– Summenableitstoßstrom (I_sum )	20 kA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

Product 900435 was added to Notepad.

Go to Notepad

Product 900435 was added to the cart.

Go to Web-Shop

DEHNcord L 3P 275 SO IP

Dreipoliger Ableiter für alle Installationssysteme; kompakte Abmessungen. Schutzart IP 65. Mit Abschaltfunktion des Laststromkreises im Fehlerfall und Schutz der Steuerphase.

1 Product

Part No. 900447 DCOR L 3P 275 SO IP

GTIN 4013364282216, Customs tariff No. (EU): 85363030, Gross weight: 146.60 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 3P 275 SO IP
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
mit Leitungen zur Montage im Aussenbereich (Schutzart IP65)
z.B. an Kabelübergangskästen.
Mit Schutz der Steuerphase
Möglichkeit zur Abschaltung der Leuchte im Falle eine Defekts
sowie zusätzlich integrierte getrennte optische Defektanzeige
für Versorgungsspannung und Steuerphase
Mit Befestigungslasche
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Gesamtableitstoßstrom (8/20): 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 3P 275 SO IP
Art.-Nr.: 900447
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlussleitung	1,5 mm², Länge ca. 230 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Schutzart im eingebauten Zustand	IP 65
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

Product 900447 was added to Notepad.

Go to Notepad

Product 900447 was added to the cart.

Go to Web-Shop

DEHNcord L 2P 275 SO IP

Zweipoliger Ableiter für alle Installationssysteme; kompakte Abmessungen. Schutzart IP 65. Mit Abschaltfunktion im Fehlerfall.

1 Product

Part No. 900448 DCOR L 2P 275 SO IP

GTIN 4013364293007, Customs tariff No. (EU): 85363030, Gross weight: 139.90 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord L 2P 275 SO IP
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
mit Leitungen zur Montage im Aussenbereich (Schutzart IP65)
z.B. an Kabelübergangskästen.
Möglichkeit zur Abschaltung der Leuchte im Falle eine Defekts
sowie zusätzlich integrierte optische Defektanzeige
für Versorgungsspannung
Mit Befestigungslasche
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Gesamtableitstoßstrom (8/20): 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P 275 SO IP
Art.-Nr.: 900448
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlussleitung	1,5 mm², Länge ca. 230 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Schutzart im eingebauten Zustand	IP 65
Zusätzliche Tests	---------------------------------
– Summenableitstoßstrom (I_sum )	20 kA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

Product 900448 was added to Notepad.

Go to Notepad

Product 900448 was added to the cart.

Go to Web-Shop

DEHNcord R 3P

Überspannungs-Ableiter für elektrische Raffstores; kompakte Abmessungen.

1 Product

Part No. 900449 DCOR R 3P 275

GTIN 4013364320031, Customs tariff No. (EU): 85363030, Gross weight: 151.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcord R 3P 275
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zur Montage im Aussenbereich (Schutzart IP54) zum Schutz
von elektrischen Sonnen-/Sichtschutz bzw. Raffstores
Unterbrechung des Laststromkreises im Fehlerfall
für den Abwärtsbetrieb
Akustische Defektmeldung für beide Schutzpfade
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 2,5 kA
Gesamtableitstoßstrom (8/20) [L+N-PE]: 15 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Nennlaststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR R 3P 275
Art.-Nr.: 900449
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	2,5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	5 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Steckverbindung	Hirschmann STAK 3 / STAS 3

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	10 A
Nennableitstoßstrom (8/20 µs) (I_n )	2,5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	5 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	15 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Akustische Defektmeldung	ja
Unterbrechung Laststromkreis im Fehlerfall	ja für Abwärtsbetrieb
Anzahl der Ports	1
Steckverbindung	Hirschmann STAK 3 / STAS 3
Betriebstemperaturbereich (T_U )	-20 °C ... +70 °C
Schutzart im eingebauten Zustand	IP 54

Product 900449 was added to Notepad.

Go to Notepad

Product 900449 was added to the cart.

Go to Web-Shop

DEHNcord

Details

DEHNcord 3P TT 275 FM

Part No. 900439 DCOR 3P TT 275 FM

You are not authorized to download 900439.stp

You are not authorized to download 900439.igs

You are not authorized to download 900439.jt

You are not authorized to download 900439.dwg

You are not authorized to download 900439m_D.dxf

You are not authorized to download 900439_eplan.zip

You are not authorized to download DEHN.900439.wspak

Product 900439 was added to Notepad.

Product 900439 was added to the cart.

DEHNcord L 2P

Part No. 900430 DCOR L 2P 275

You are not authorized to download 900430.stp

You are not authorized to download 900430.igs

You are not authorized to download 900430.jt

You are not authorized to download 900430.dwg

You are not authorized to download 900430m.dxf

You are not authorized to download DEHN.900430.edz

You are not authorized to download DEHN.900430.wspak

Product 900430 was added to Notepad.

Product 900430 was added to the cart.

Part No. 900432 DCOR L 2P 320

You are not authorized to download 900430.stp

You are not authorized to download 900430.igs

You are not authorized to download 900430.jt

You are not authorized to download 900430.dwg

You are not authorized to download 900430m.dxf

You are not authorized to download DEHN.900432.edz

You are not authorized to download DEHN.900432.wspak

Product 900432 was added to Notepad.

Product 900432 was added to the cart.

DEHNcord L 1P

Part No. 900431 DCOR L 1P 275

You are not authorized to download 900431.stp

You are not authorized to download 900431.igs

You are not authorized to download 900431.jt

You are not authorized to download 900431.dwg

You are not authorized to download 900431m.dxf

You are not authorized to download DEHN.900431.edz

You are not authorized to download DEHN.900431.wspak

Product 900431 was added to Notepad.

Product 900431 was added to the cart.

Part No. 900433 DCOR L 1P 320

You are not authorized to download 900431.stp

You are not authorized to download 900431.igs

You are not authorized to download 900431.jt

You are not authorized to download 900431.dwg

You are not authorized to download 900431m.dxf

You are not authorized to download DEHN.900433.edz

You are not authorized to download DEHN.900433.wspak

Product 900433 was added to Notepad.

Product 900433 was added to the cart.

DEHNcord L 2P SN1864

Part No. 999906 DCOR L 2P SN1864

You are not authorized to download 999906.stp

You are not authorized to download 999906.igs

You are not authorized to download 999906.jt

You are not authorized to download 999906.dwg

You are not authorized to download 999906m_D.dxf

You are not authorized to download DEHN.999906.edz

You are not authorized to download DEHN.999906.wspak

Product 999906 was added to Notepad.

Product 999906 was added to the cart.

DEHNcord L 2P SN1860

Part No. 999937 DCOR L 2P SN1860

You are not authorized to download 999937.stp

You are not authorized to download 999937.igs

You are not authorized to download 999937.jt

You are not authorized to download 999937.dwg

You are not authorized to download 999937m_D.dxf

You are not authorized to download DEHN.999937.edz

You are not authorized to download DEHN.999937.wspak

Product 999937 was added to Notepad.

Product 999937 was added to the cart.

DEHNcord L 2P 275 SO LTG

Part No. 900446 DCOR L 2P 275 SO LTG

You are not authorized to download 900446.stp
