Abstands-Spannungsprüferset ASP

Einfach – Sicher prüfen

Einfache und leichte Handhabung durch kompakte Bauform
Kosten- / platzsparender Transport

Details

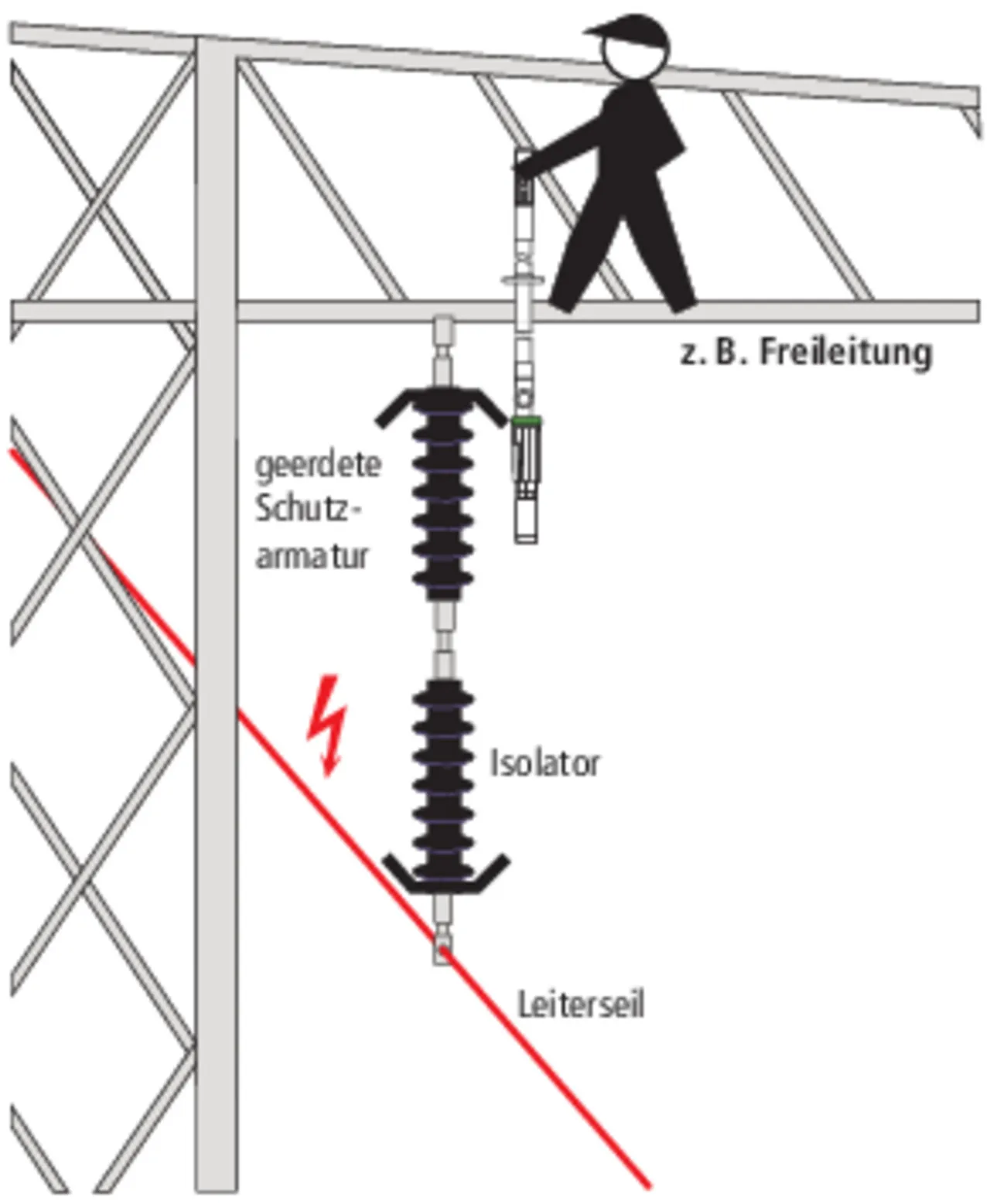

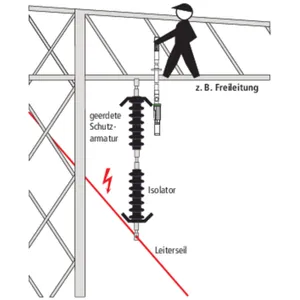

**Anwendung Freileitung**
Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „L“ ist mit dem grünen Ring so an die letzte, geerdete Schutzarmatur anzulegen, dass der E-Feldsensor in Richtung des am anderen Isolatorenende befestigten Leiterseiles zeigt.

lorem ipsum — **Anwendung Freileitung**
Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „L“ ist mit dem grünen Ring so an die letzte, geerdete Schutzarmatur anzulegen, dass der E-Feldsensor in Richtung des am anderen Isolatorenende befestigten Leiterseiles zeigt.

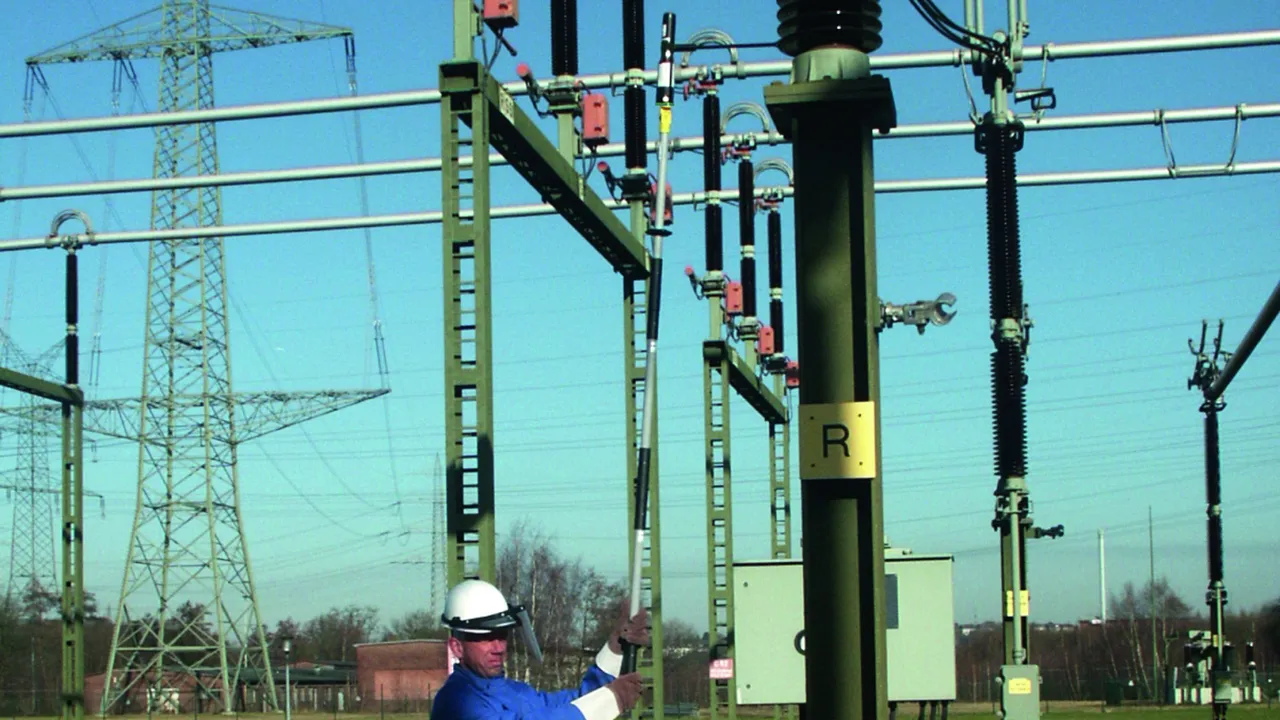

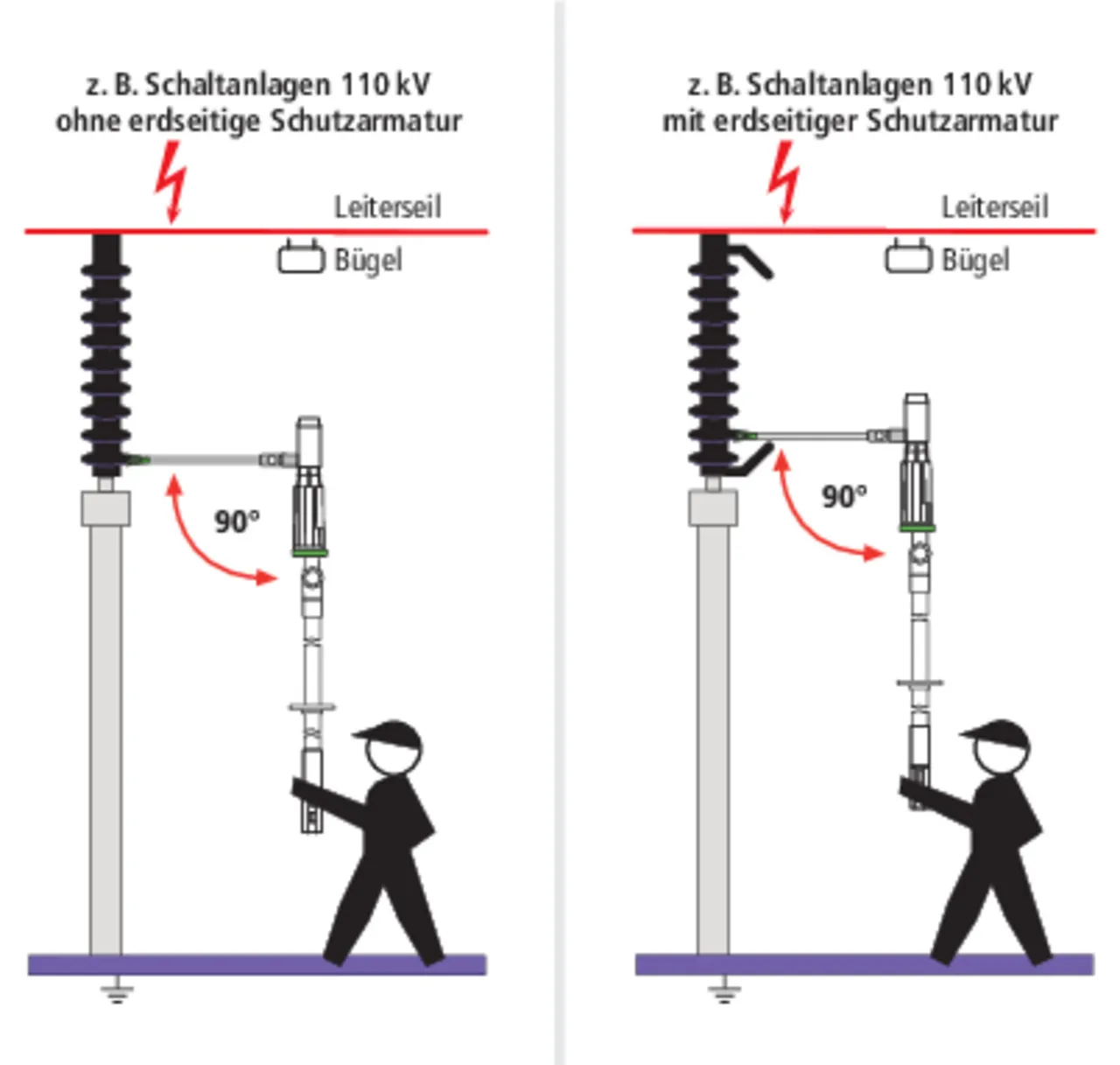

**Anwendung Freiluftschaltanlage**

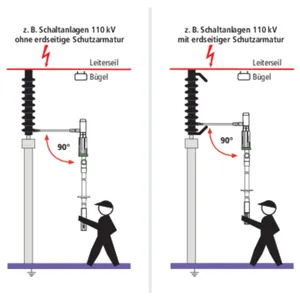

Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „S“ ist mit der grünen Markierung des Auslegers im 90°-Winkel an den untersten Isolatorteller anzulegen.
Sollte erdseitig eine Schutzarmatur vorhanden sein, ist der Ausleger am nächstmöglichen Isolatorteller oberhalb der Schutzarmatur anzulegen.

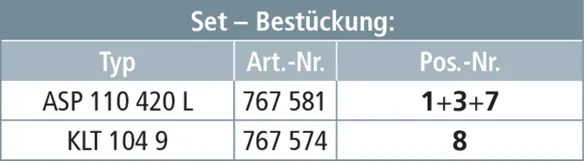

Kategorie "L", 50 Hz

Kategorie "L" für Freileitung nach Vornorm DIN VDE V 0682-417/10.2013.

1 Product

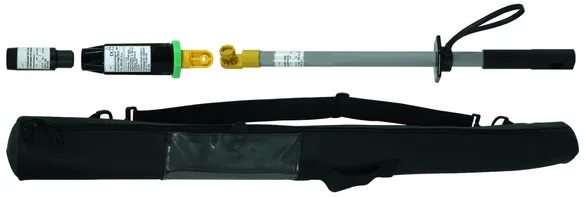

Part No. 767571 ASPS 110 420 L

GTIN 4013364124967, Customs tariff No. (EU): 90303370, Gross weight: 2.23 kg, PU: 1.00 Stk.

Predecessor

Images

Additional information

Certificates

Technical data

Nennspannung (U_N )	110 ... 420 kV
Frequenz	50 Hz
Gesamtlänge (l_G )	960 mm

Nennspannung (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	960 mm
Kategorie	L
Temperaturbereich	–25 °C ... +55 °C
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Anzeigegerät	Kunststoff vollisoliert, schwarz
Werkstoff E-Feldsensor	Kunststoff schwarz
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Product 767571 was added to Notepad.

Go to Notepad

Product 767571 was added to the cart.

Go to Web-Shop

Kategorie "L", 16,7 Hz

Kategorie "L" für mittig geerdete einphasige Bahnstromleitungen.

1 Product

Part No. 767565 ASPS 110 132 16.7 L

GTIN 4013364143760, Customs tariff No. (EU): 90303370, Gross weight: 2.27 kg, PU: 1.00 Stk.

Images

Additional information

Certificates

Technical data

Nennspannung (U_N )	110 ... 132 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	960 mm
DB Zeichnungs-Nr.	3 Eku 710 002

Nennspannung (U_N )	110 ... 132 kV
Spannungsart	AC
Frequenz	16,7 Hz
Gesamtlänge (l_G )	960 mm
Kategorie	L
DB Zeichnungs-Nr.	3 Eku 710 002
Temperaturbereich	–25 °C ... +55 °C
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Anzeigegerät	Kunststoff vollisoliert, schwarz
Werkstoff E-Feldsensor	Kunststoff schwarz
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Product 767565 was added to Notepad.

Go to Notepad

Product 767565 was added to the cart.

Go to Web-Shop

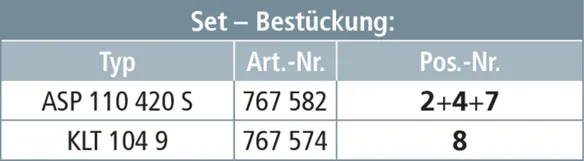

Kategorie "S", 50 Hz

Kategorie "S" für Freiluftschaltanlagen.

1 Product

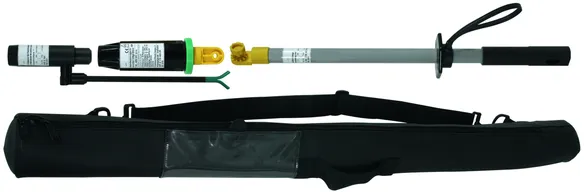

Part No. 767572 ASPS 110 420 S

GTIN 4013364124974, Customs tariff No. (EU): 90303370, Gross weight: 2.21 kg, PU: 1.00 Stk.

Images

Additional information

Certificates

Technical data

Nennspannung (U_N )	110 ... 420 kV
Frequenz	50 Hz

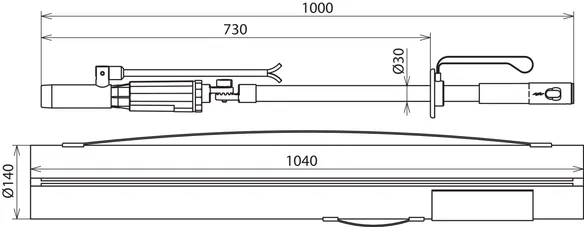

Gesamtlänge (l_G )	1000 mm

Nennspannung (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	1000 mm
Kategorie	S
Temperaturbereich	–25 °C ... +55 °C
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Anzeigegerät	Kunststoff vollisoliert, schwarz
Werkstoff E-Feldsensor	Kunststoff schwarz
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Product 767572 was added to Notepad.

Go to Notepad

Product 767572 was added to the cart.

Go to Web-Shop

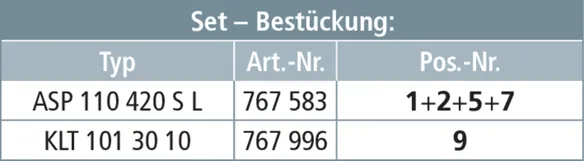

Kategorie "S / L", 50 Hz

Kategorie "S / L" für Freiluftschaltanlagen und Freileitung.

1 Product

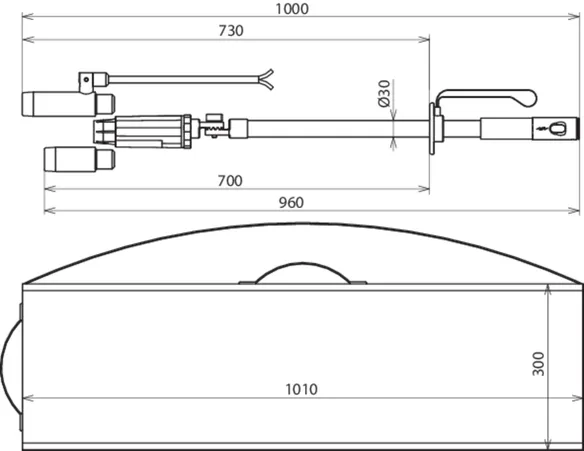

Part No. 767573 ASPS 110 420 S L

GTIN 4013364134270, Customs tariff No. (EU): 90303370, Gross weight: 4.94 kg, PU: 1.00 Stk.

Images

Additional information

Certificates

Technical data

Nennspannung (U_N )	110 ... 420 kV
Frequenz	50 Hz
Gesamtlänge (l_G )	1000 mm

Nennspannung (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	1000 mm
Kategorie	S / L
Temperaturbereich	–25 °C ... +55 °C
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Schaltanlagen und Freileitungen oder Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Anzeigegerät	Kunststoff vollisoliert, schwarz
Werkstoff E-Feldsensor	Kunststoff schwarz
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Product 767573 was added to Notepad.

Go to Notepad

Product 767573 was added to the cart.

Go to Web-Shop
