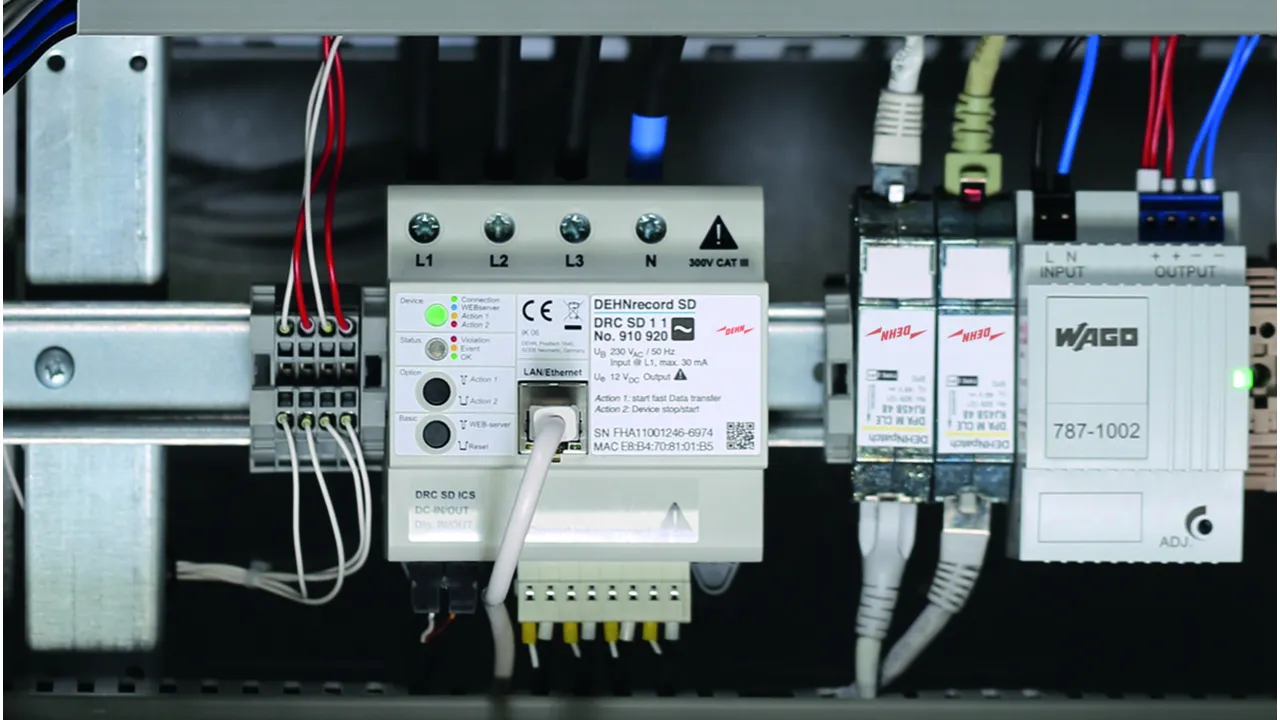

DEHNrecord SD

  • Multifunktionales Messgerät auf Basis von Edge-Computing
  • Versorgungsspannung 230 V AC alternativ 24 V DC-Extern
  • Kompakte Abmessungen (5TE) für einfache Integration und Nachrüstung
  • Installationsvorteile durch Adaption an SPDs durch Phasenschiene
  • Messung Spannungsqualität nach EN 61000-4-30, Klasse A - Zertifiziert
  • Grenzwerte gemäß EN 50160
  • Möglichkeit zur zusätzlichen Festlegung individueller PQ-Grenzwerte
  • Messung von temporären / netzfrequenten Überspannungen nach EN50550
  • Messung von Lastgang- und Leistung
  • Integrierte digitale Ein- und Ausgänge, logisch verknüpfbar
  • Kommunikationsanbindung durch Modbus TCP und MQTT 3.1 Azure

Further information

Similar topics

DRC SD 1 1

Multifunktionales Mess- und Analysegerät zur Überwachung der Spannungsqualität.

1 Product

Part No. 910920 DRC SD 1 1

GTIN 4013364460263, Customs tariff No. (EU): 90303200, Gross weight: 510.02 g, PU: 1.00 Stk.

Images

Additional information

Integrales, multifunktionales Messgerät auf Basis
von Edge-Computing mit folgenden Funktionen:
Versorgungsspannung 230 V 1-phasig über L1, z. B.
über Kammschiene direkt von Überspannungsableiter /
keine zusätzliche Verdrahtung und Vorsicherung erforderlich
Kompaktes Gehäuse für einfache Integration
und Nachrüstung, Baubreite 5 TE / Hutschienenmontage
Messung Spannungsqualität nach EN 61000-4-30,
Klasse A – Zertifiziert
Permanente Übermittlung der genormten Mittelwerte
Bei Grenzwertverletzung wird Störschrieb übermittelt /
Dadurch erheblich reduziertes Datenaufkommen
zum einfacheren Handling
Grenzwerte gemäß EN 50160 / Möglichkeit zur
zusätzlichen Festlegung individueller PQ-Grenzwerte
Triggerbare Übermittlung des Störschriebs auch
ohne Grenzwertverletzung / Individuelle Triggerung
durch Gerätetaster oder Webbasierend
PQ-Merkmale entsprechend
Markierungskonzept nach EN 61000-4-30
4polige Laststrom- und Leistungsmessung mittels
externer Stromspulen wahlweise für Bemessung bis
100 A (Klappstromwandler) oder bis
1000 A (Rogowskispulen) (Leitungslängen 3m)
Messwertübertragung von 5 Minuten-Mittelwerte
Vorzeichenrichtige Messung zur Erkennung
von Bezugs- und Rückspeiseleistung
Messung von temporären / netzfrequenten
Überspannungen nach EN50550, inkl. individueller
Parametrierungsmöglichkeiten, z.B. zur Meldung
von Unterspannung
Eventmeldungen über Cloudmonitor,
Digitale Ausgänge und über
E-Mail-Benachrichtigungen möglich
Integrierte parametrierbare I/O-Schnittstellen
3 x Input, 2x Output, für ereignisorientierte Steuerbefehle
Integriertes Messstellenkonzept
Adaptierbar mittels Phasenschienen direkt
an Überspannungsschutzgeräte
Kommunikationsanbindung via Modbus
TCP/IP-Schnittstelle und MQTT – Protokoll (3.1, Azure-basierend)
Messwertvisualisierung wahlweise über
DEHN-Cloudmonitor oder über externe
firmenspezifische Cloudplattformen / Alternativ
über Auslesung über Modbusregister
GPS-Standortpositionierung zur möglichen
Erstellung von PQ-Landkarten
Webbasierende Gerätekonfiguration sowie Firmewareupdates

Fabrikat: DEHN
Typ: DRC SD 1 1
Art.-Nr.: 910920
oder gleichwertig.



Technical data

PQ Messverfahren nach EN 61000-4-30:2015 Klasse A
Spannungsversorgung (UB ) 230 VAC (50 Hz) über L1 der Messspannung
Nenneingangsspannungsbereich 230 / 400 VAC
Eingangsspannungsbereich 185-265 VAC
