Part No. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Customs tariff No. (EU): 85363030, Gross weight: 404.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter SPD+POP 2 255 C25
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 4TE

Fabrikat: DEHN
Typ: SPD+POP 2 255 C25
Art.-Nr.: 900780
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900780 was added to Notepad.

Go to Notepad

Product 900780 was added to the cart.

Go to Web-Shop

Part No. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Customs tariff No. (EU): 85363030, Gross weight: 425.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter SPD+POP 2 255 C32
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 4TE

Fabrikat: DEHN
Typ: SPD+POP 2 255 C32
Art.-Nr.: 900781
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900781 was added to Notepad.

Go to Notepad

Product 900781 was added to the cart.

Go to Web-Shop

Part No. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Customs tariff No. (EU): 85363030, Gross weight: 424.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter SPD+POP 2 255 C40
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 4TE

Fabrikat: DEHN
Typ: SPD+POP 2 255 C40
Art.-Nr.: 900782
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900782 was added to Notepad.

Go to Notepad

Product 900782 was added to the cart.

Go to Web-Shop

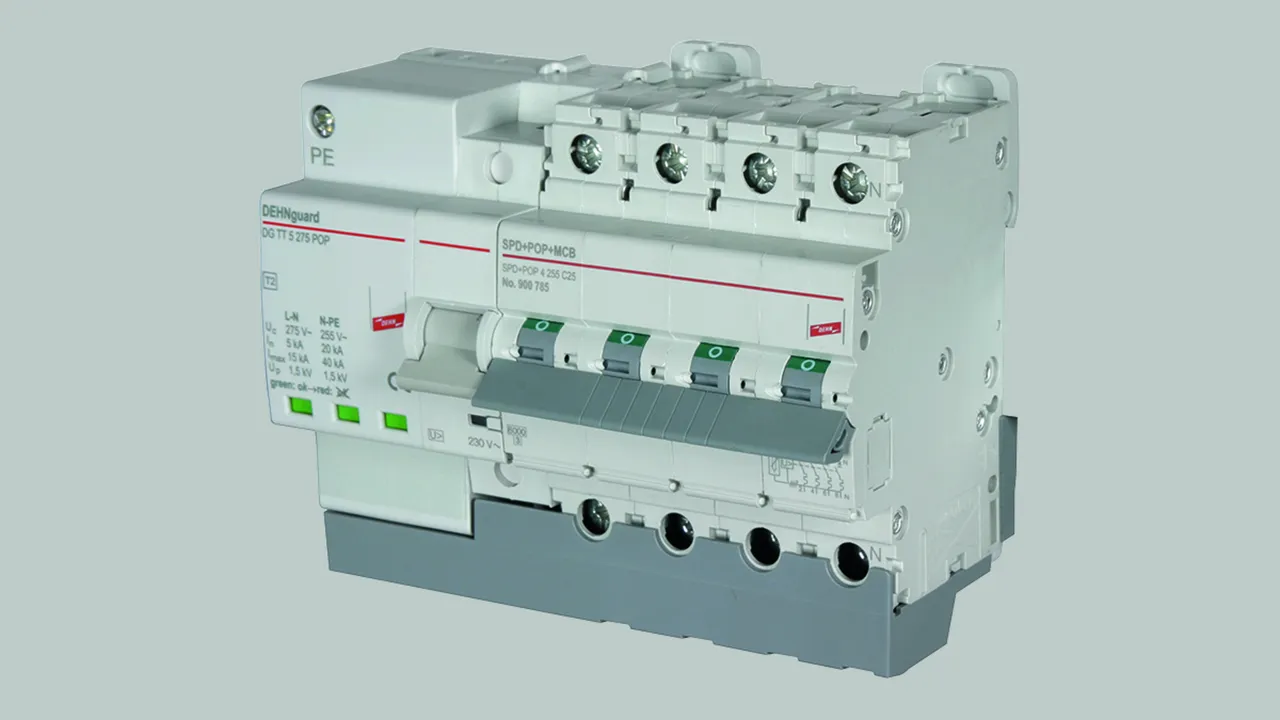

Part No. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Customs tariff No. (EU): 85363030, Gross weight: 730.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter SPD+POP 4 255 C25
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C25
Art.-Nr.: 900785
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900785 was added to Notepad.

Go to Notepad

Product 900785 was added to the cart.

Go to Web-Shop

Part No. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Customs tariff No. (EU): 85363030, Gross weight: 763.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter SPD+POP 4 255 C32
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C32
Art.-Nr.: 900786
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900786 was added to Notepad.

Go to Notepad

Product 900786 was added to the cart.

Go to Web-Shop

Part No. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Customs tariff No. (EU): 85363030, Gross weight: 769.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter SPD+POP 4 255 C40
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C40
Art.-Nr.: 900787
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900787 was added to Notepad.

Go to Notepad

Product 900787 was added to the cart.

Go to Web-Shop

Part No. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Customs tariff No. (EU): 85363030, Gross weight: 773.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter SPD+POP 4 255 C63
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 63 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C63
Art.-Nr.: 900788
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	63 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	63 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900788 was added to Notepad.

Go to Notepad

Product 900788 was added to the cart.

Go to Web-Shop

Part No. 900760 POP 2 255 C25

GTIN 4013364156135, Customs tariff No. (EU): 85363030, Gross weight: 297.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Schutzeinrichtung POP 2 255 C25
Schutzeinrichtung für netzfrequente Überspannungen mit
integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 3TE

Fabrikat: DEHN
Typ: POP 2 255 C25
Art.-Nr.: 900760
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900760 was added to Notepad.

Go to Notepad

Product 900760 was added to the cart.

Go to Web-Shop

Part No. 900761 POP 2 255 C32

GTIN 4013364156142, Customs tariff No. (EU): 85363030, Gross weight: 317.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Schutzeinrichtung POP 2 255 C32
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 3TE

Fabrikat: DEHN
Typ: POP 2 255 C32
Art.-Nr.: 900761
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900761 was added to Notepad.

Go to Notepad

Product 900761 was added to the cart.

Go to Web-Shop

Part No. 900762 POP 2 255 C40

GTIN 4013364156159, Customs tariff No. (EU): 85363030, Gross weight: 317.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Schutzeinrichtung POP 2 255 C40
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 3TE

Fabrikat: DEHN
Typ: POP 2 255 C40
Art.-Nr.: 900762
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900762 was added to Notepad.

Go to Notepad

Product 900762 was added to the cart.

Go to Web-Shop

Part No. 900765 POP 4 255 C25

GTIN 4013364156166, Customs tariff No. (EU): 85363030, Gross weight: 547.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Schutzeinrichtung POP 4 255 C25
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C25
Art.-Nr.: 900765
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900765 was added to Notepad.

Go to Notepad

Product 900765 was added to the cart.

Go to Web-Shop

Part No. 900766 POP 4 255 C32

GTIN 4013364156173, Customs tariff No. (EU): 85363030, Gross weight: 580.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Schutzeinrichtung POP 4 255 C32
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C32
Art.-Nr.: 900766
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²ein- / feindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900766 was added to Notepad.

Go to Notepad

Product 900766 was added to the cart.

Go to Web-Shop

Part No. 900767 POP 4 255 C40

GTIN 4013364156180, Customs tariff No. (EU): 85363030, Gross weight: 586.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Schutzeinrichtung POP 4 255 C40
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C40
Art.-Nr.: 900767
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²ein- / feindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900767 was added to Notepad.

Go to Notepad

Product 900767 was added to the cart.

Go to Web-Shop

Part No. 900768 POP 4 255 C63

GTIN 4013364156197, Customs tariff No. (EU): 85363030, Gross weight: 591.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Schutzeinrichtung POP 4 255 C63
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 63 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C63
Art.-Nr.: 900768
oder gleichwertig.

Certificates

Technical data

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	63 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²ein- / feindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_L )	63 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Product 900768 was added to Notepad.

Go to Notepad

Product 900768 was added to the cart.

Go to Web-Shop

Part No. 900720 POP SA 3P 230

GTIN 4013364477377, Customs tariff No. (EU): 85363030, Gross weight: 141.37 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Schutzeinrichtung POP SA 3P 230
Schutzeinrichtung für
netzfrequente Überspannungen
für das Auslösen externer
Leistungs- & Leitungsschutzschalter
POP nach IEC 63052 cat. 4.1.3S2
Polzahl 3P + N
einstellbares Ausgangsschaltsignal
von 12V – 230V
Reiheneinbaugerät nach
DIN 43880, 2TE

Fabrikat: DEHN
Typ: POP SA 3P 230
Art.-Nr.: 900720
oder gleichwertig.

Certificates

Technical data

Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-5 °C ... +45 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²feindrähtig / 4 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
Funktionsanzeige	RGB LED
POP
Geprüft nach	IEC 63052 Kat. 4.1.3S2
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	440 V
Auslösezeit bei 400 V AC	140 ms

Product 900720 was added to Notepad.

Go to Notepad

Product 900720 was added to the cart.

Go to Web-Shop

SPD+POP+MCB / POP+MCB / POP

Zweipolig SPD+POP+MCB

Part No. 900780 SPD+POP 2 255 C25

You are not authorized to download 900780.stp

You are not authorized to download 900780.igs

You are not authorized to download 900780.jt

You are not authorized to download 900780.dwg

You are not authorized to download 900780m_E.dxf

Product 900780 was added to Notepad.

Product 900780 was added to the cart.

Part No. 900781 SPD+POP 2 255 C32

You are not authorized to download 900781.stp

You are not authorized to download 900781.igs

You are not authorized to download 900781.jt

You are not authorized to download 900781.dwg

You are not authorized to download 900780m_E.dxf

Product 900781 was added to Notepad.

Product 900781 was added to the cart.

Part No. 900782 SPD+POP 2 255 C40

You are not authorized to download 900782.stp

You are not authorized to download 900782.igs

You are not authorized to download 900782.jt

You are not authorized to download 900782.dwg

You are not authorized to download 900780m_E.dxf

Product 900782 was added to Notepad.

Product 900782 was added to the cart.

Vierpolig SPD+POP+MCB

Part No. 900785 SPD+POP 4 255 C25

You are not authorized to download 900785.stp

You are not authorized to download 900786.igs

You are not authorized to download 900785.jt

You are not authorized to download 900785.dwg

You are not authorized to download 900785m_E.dxf

Product 900785 was added to Notepad.

Product 900785 was added to the cart.

Part No. 900786 SPD+POP 4 255 C32

You are not authorized to download 900786.stp

You are not authorized to download 900786.igs

You are not authorized to download 900786.jt

You are not authorized to download 900786.dwg

You are not authorized to download 900785m_E.dxf

Product 900786 was added to Notepad.

Product 900786 was added to the cart.

Part No. 900787 SPD+POP 4 255 C40

You are not authorized to download 900787.stp

You are not authorized to download 900787.igs

You are not authorized to download 900787.jt

You are not authorized to download 900787.dwg

You are not authorized to download 900785m_E.dxf

Product 900787 was added to Notepad.

Product 900787 was added to the cart.

Part No. 900788 SPD+POP 4 255 C63

You are not authorized to download 900788.stp

You are not authorized to download 900788.igs

You are not authorized to download 900788.jt

You are not authorized to download 900788.dwg

You are not authorized to download 900785m_E.dxf

Product 900788 was added to Notepad.

Product 900788 was added to the cart.

Zweipolig POP+MCB

Part No. 900760 POP 2 255 C25

You are not authorized to download 900760.stp

You are not authorized to download 900760.igs

You are not authorized to download 900760.jt

You are not authorized to download 900761.dwg

You are not authorized to download 900760m_E.dxf

Product 900760 was added to Notepad.

Product 900760 was added to the cart.

Part No. 900761 POP 2 255 C32

You are not authorized to download 900761.stp

You are not authorized to download 900761.igs

You are not authorized to download 900761.jt

You are not authorized to download 900761.dwg

You are not authorized to download 900760m_E.dxf

Product 900761 was added to Notepad.

Product 900761 was added to the cart.

Part No. 900762 POP 2 255 C40

You are not authorized to download 900762.stp

You are not authorized to download 900762.igs

You are not authorized to download 900762.jt
