Erdungsfestpunkte

Zum Anschluss von Erdanschlussbuchsen oder Erdanschlussplatten nach DIN 48088-2

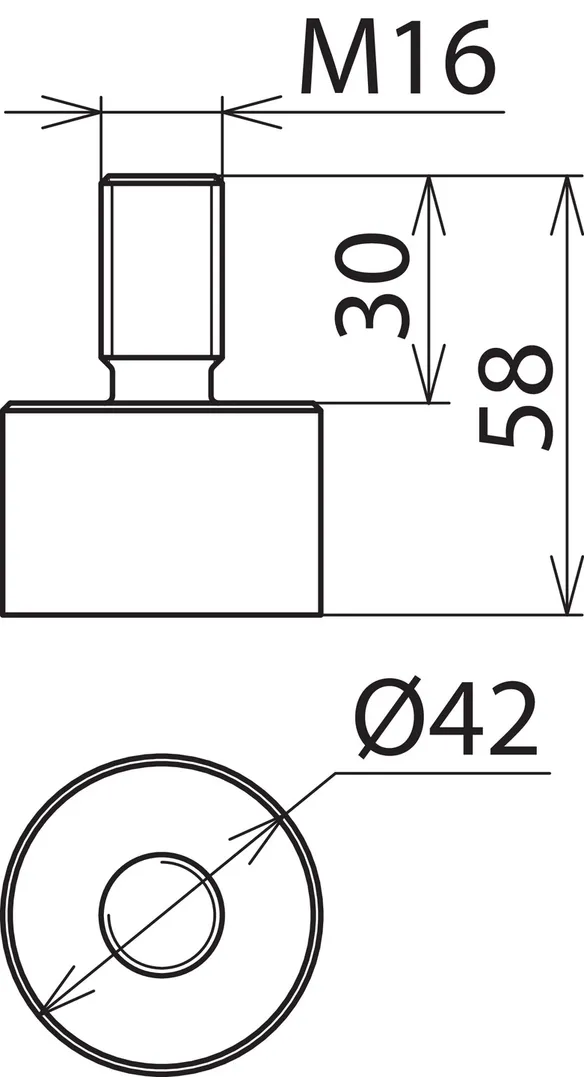

Zum Anschweißen oder Anschrauben für den erdseitigen Anschluss von Erdanschlussstücken mit Flügelmutter oder Flügelschraube

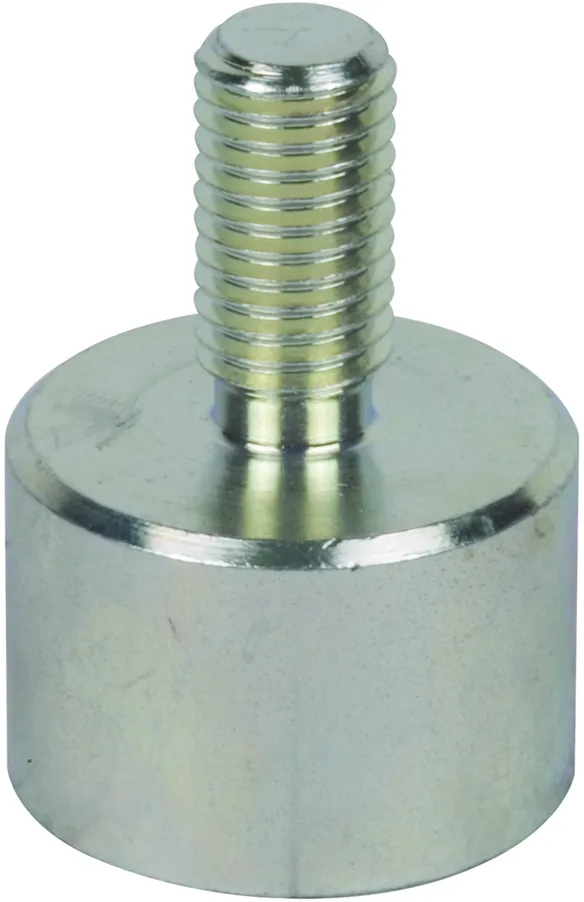

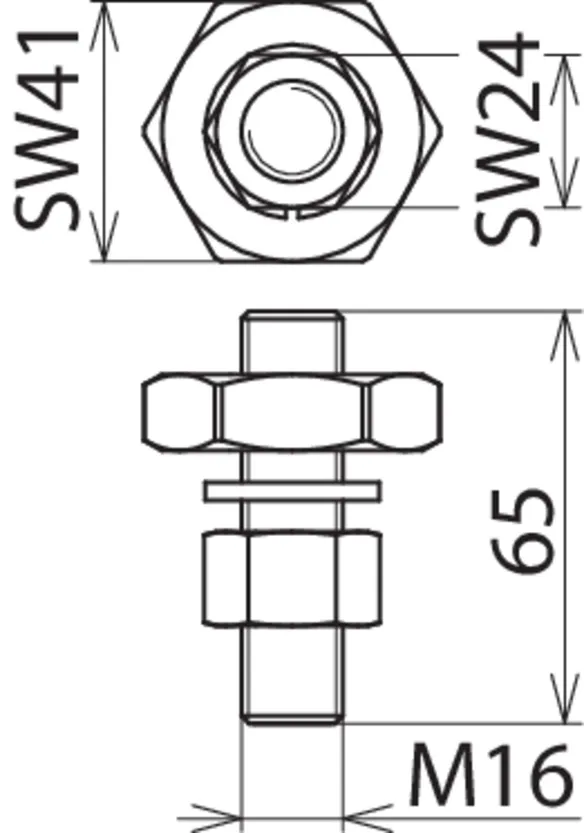

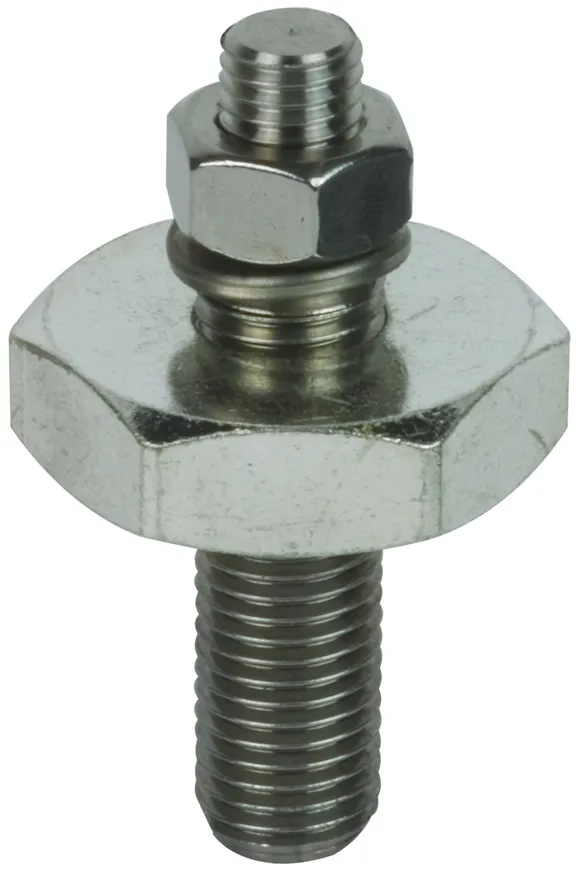

Anschlussstücke mit Gewindebolzen M12 oder M16

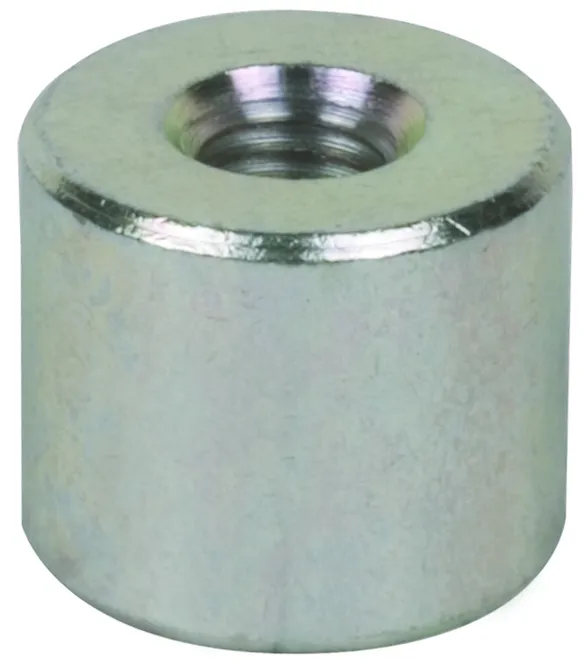

Innengewinde in M12 oder M16

Details

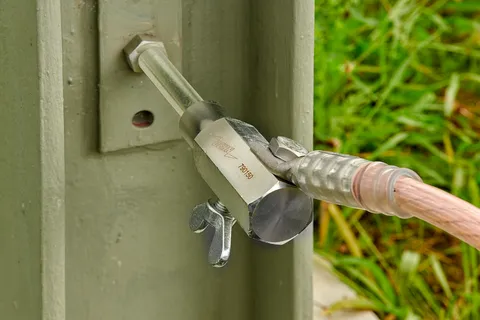

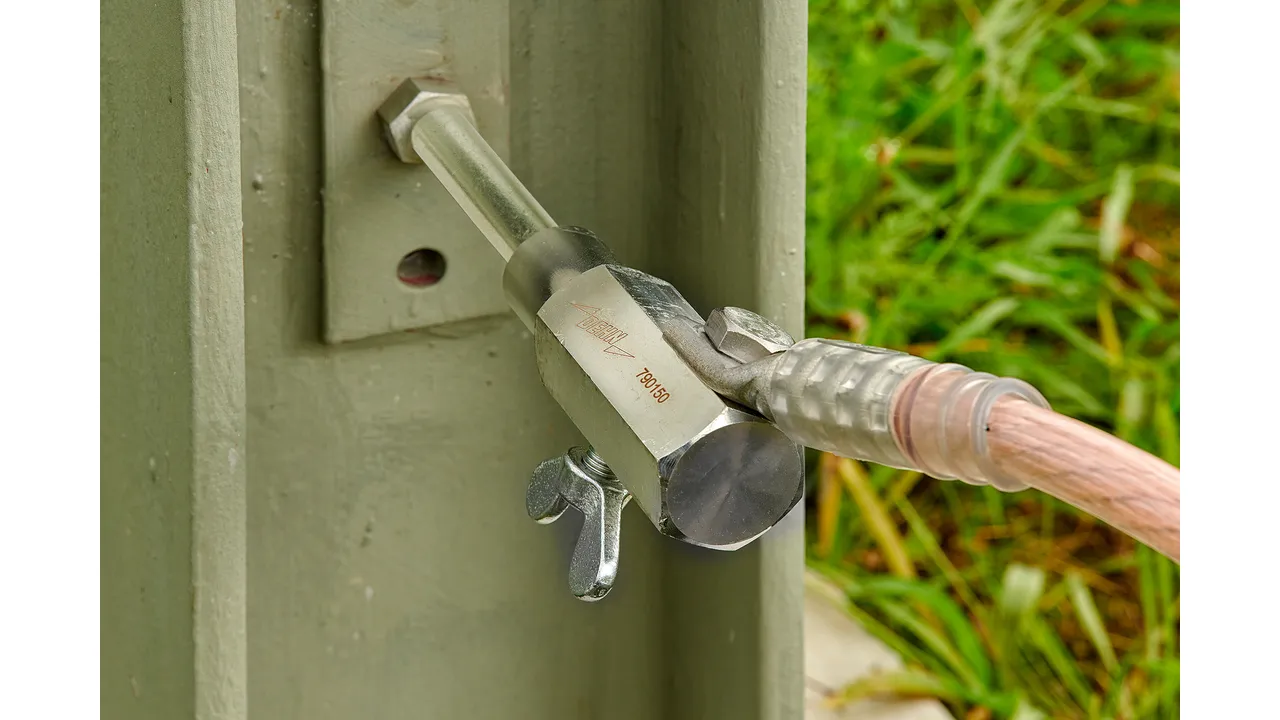

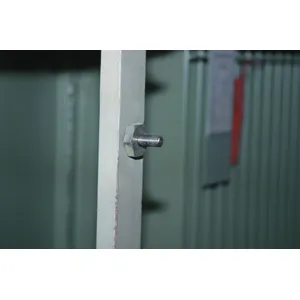

Erdanschlussstück zum Anschrauben mit Gewindebolzen M12 an ein geerdetes Anlagenteil.

lorem ipsum — Erdanschlussstück zum Anschrauben mit Gewindebolzen M12 an ein geerdetes Anlagenteil.

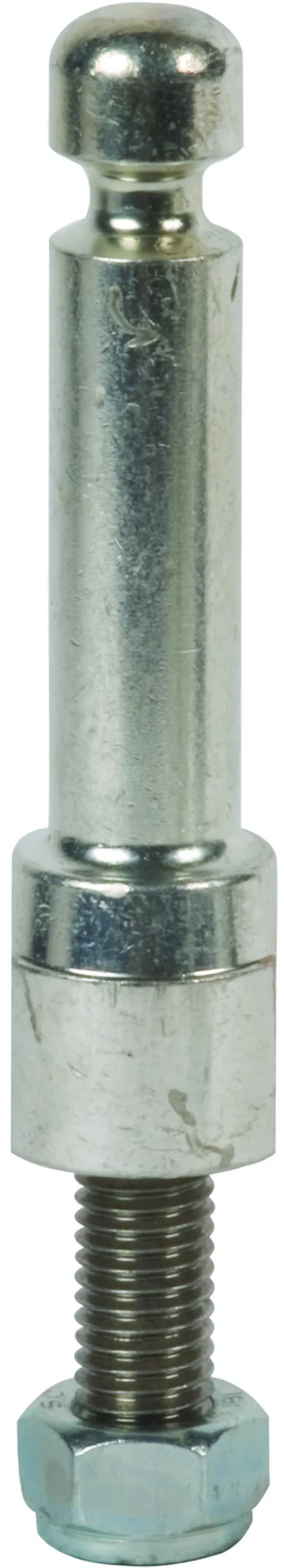

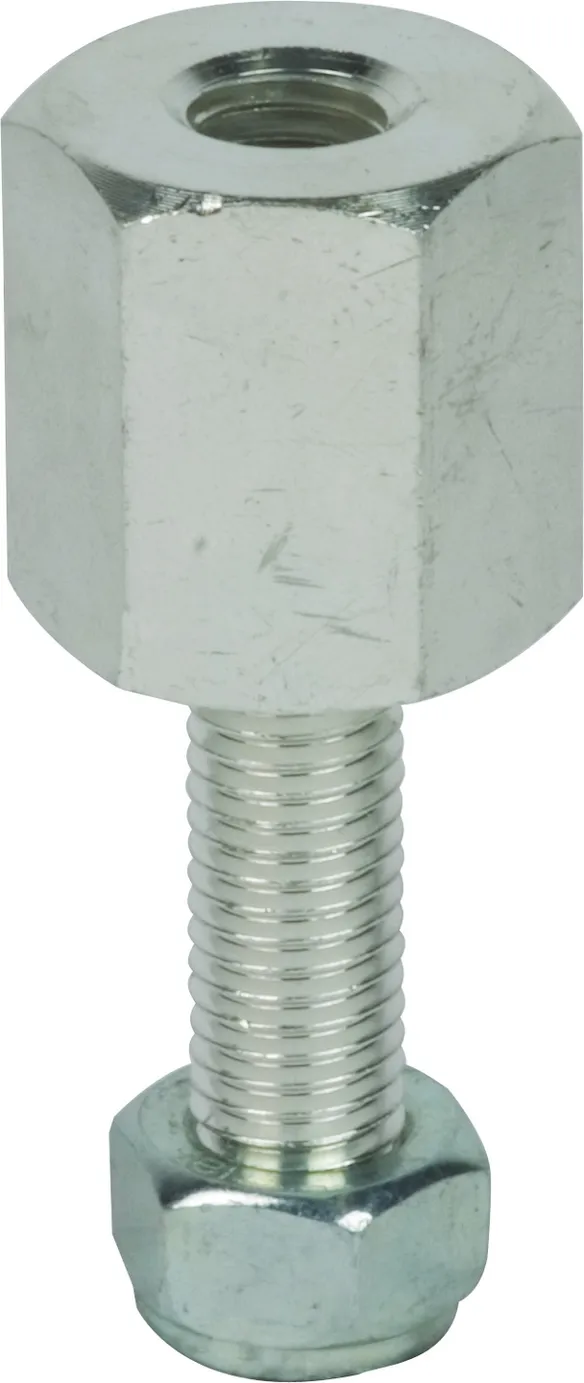

Ringnutfestpunkt, mit Gewindebolzen und Mutter

2 Products

Part No. 790251 EFP 16 RN M12 35 SSM

GTIN 4013364089501, Customs tariff No. (EU): 85359000, Gross weight: 248.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Abmessung	M12 x 35 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M12-8 / gal Zn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Abmessung	M12 x 35 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-2
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M12-8 / gal Zn
Anzugsdrehmoment	50 ... 65 Nm
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Product 790251 was added to Notepad.

Go to Notepad

Product 790251 was added to the cart.

Go to Web-Shop

Part No. 790261 EFP 16 RN M16 45 SSM

GTIN 4013364089525, Customs tariff No. (EU): 85359000, Gross weight: 277.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Abmessung	M16 x 45 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M16-8 / gal Zn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Abmessung	M16 x 45 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-2
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M16-8 / gal Zn
Anzugsdrehmoment	100 ... 110 Nm
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Product 790261 was added to Notepad.

Go to Notepad

Product 790261 was added to the cart.

Go to Web-Shop

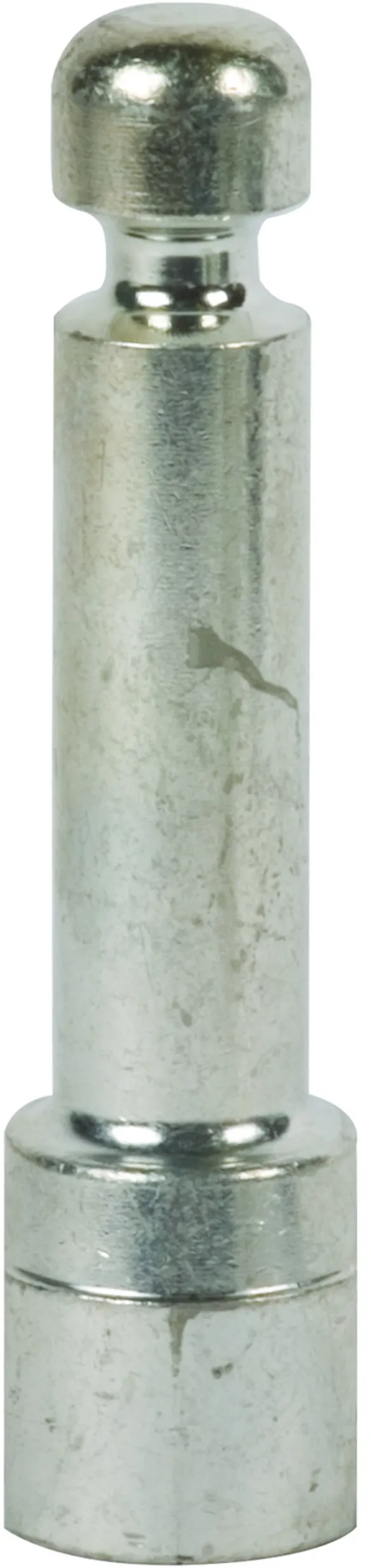

Ringnutfestpunkt, mit Innengewinde
