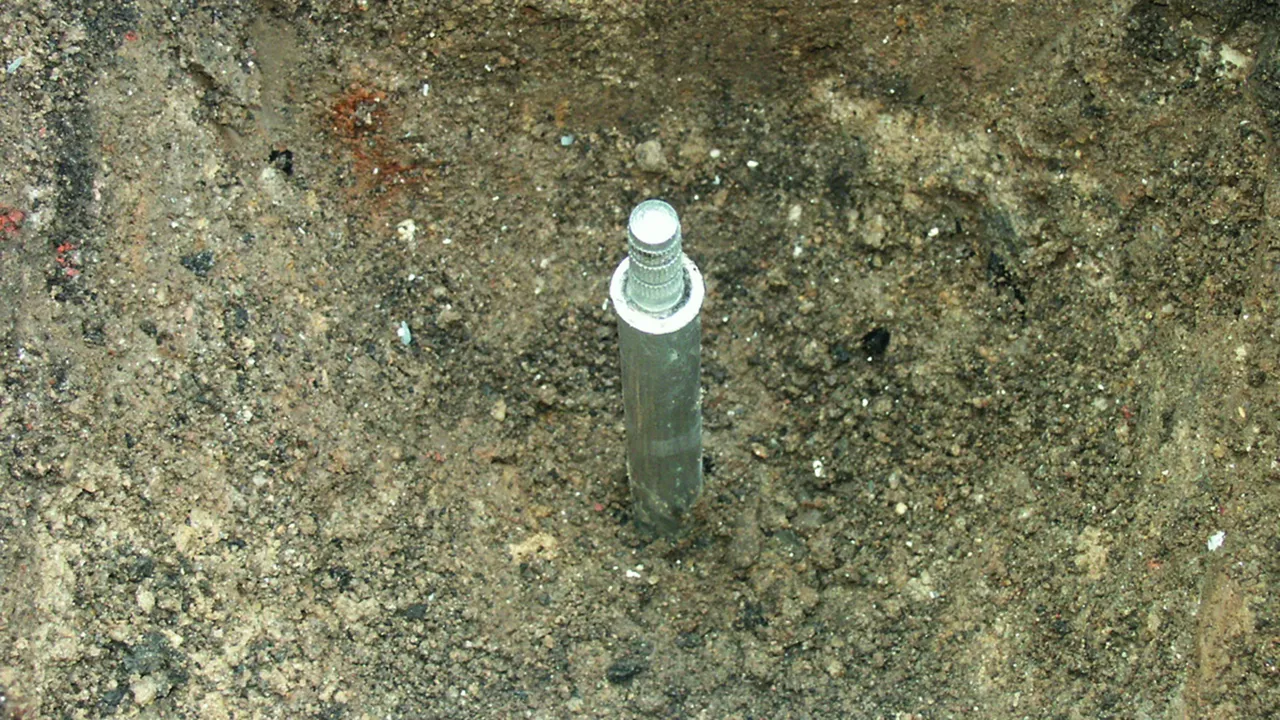

Tiefenerder

Zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen.Merkmale:

Keine Querschnittsverdickung an der Kupplungsstelle
Selbstschließende Kupplung
Korrosionsbeständigkeit
Vereinfachte Lagerhaltung und Transportmöglichkeit
Je nach örtlichen Bodenverhältnissen universell anwendbar
Konstante Widerstandswerte
Einfache Einbringung mit Vibrationshammer

Details

Hammereinsätze für Tiefenerder und Rohrerder

Typ Z

Mit Dreifach-Rändelzapfen.

4 Products

Part No. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, Customs tariff No. (EU): 85389099, Gross weight: 2.50 kg, PU: 6.00 Stk.

Images

Open PDF

Additional information

CAD files

Tiefenerder Typ Z St/tZn Stablänge 1000mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1000 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1000 Z STTZN
Art.-Nr.: 620101
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Normenbezug	DIN EN 62561-2

Werkstoff	St/tZn
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	20 mm
Zapfendurchmesser	12 mm
Feuerverzinkung Einzelwert:	~70 µm
Feuerverzinkung Mittelwert:	≥ 55 µm
Zugfestigkeit	410 N/mm²
Statische Zugfestigkeit (senkrechter Zug)	ca. 22000 N
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Normenbezug	DIN EN 62561-2

Product 620101 was added to Notepad.

Go to Notepad

Product 620101 was added to the cart.

Go to Web-Shop

Part No. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, Customs tariff No. (EU): 85389099, Gross weight: 3.70 kg, PU: 6.00 Stk.

Predecessor

Images

Open PDF

Additional information

CAD files

Tiefenerder Typ Z St/tZn Stablänge 1500mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1500 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1500 Z STTZN
Art.-Nr.: 620151
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Normenbezug	DIN EN 62561-2

Werkstoff	St/tZn
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	20 mm
Zapfendurchmesser	12 mm
Feuerverzinkung Einzelwert:	~70 µm
Feuerverzinkung Mittelwert:	≥ 55 µm
Zugfestigkeit	410 N/mm²
Statische Zugfestigkeit (senkrechter Zug)	ca. 22000 N
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Normenbezug	DIN EN 62561-2

Product 620151 was added to Notepad.

Go to Notepad

Product 620151 was added to the cart.

Go to Web-Shop

Part No. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, Customs tariff No. (EU): 85389099, Gross weight: 3.72 kg, PU: 6.00 Stk.

Images

Open PDF

Additional information

CAD files

Tiefenerder Typ Z St/tZn Stablänge 1000mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1000 mm
Durchmesser Ø: 25 mm
Kurzschlussstrom (AC 50 Hz / DC): 12,3 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 25 1000 Z STTZN
Art.-Nr.: 625101
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	25 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Normenbezug	DIN EN 62561-2

Werkstoff	St/tZn
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	25 mm
Zapfendurchmesser	15 mm
Feuerverzinkung Einzelwert:	~70 µm
Feuerverzinkung Mittelwert:	≥ 55 µm
Zugfestigkeit	410 N/mm²
Statische Zugfestigkeit (senkrechter Zug)	ca. 32000 N
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Normenbezug	DIN EN 62561-2

Product 625101 was added to Notepad.

Go to Notepad

Product 625101 was added to the cart.

Go to Web-Shop

Part No. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, Customs tariff No. (EU): 85389099, Gross weight: 5.72 kg, PU: 6.00 Stk.

Predecessor

Images

Open PDF

Additional information

CAD files

Tiefenerder Typ Z St/tZn Stablänge 1500mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1500 mm
Durchmesser Ø: 25 mm
Kurzschlussstrom (AC 50 Hz / DC): 12,3 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 25 1500 Z STTZN
Art.-Nr.: 625151
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	25 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Normenbezug	DIN EN 62561-2

Werkstoff	St/tZn
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	25 mm
Zapfendurchmesser	15 mm
Feuerverzinkung Einzelwert:	~70 µm
Feuerverzinkung Mittelwert:	≥ 55 µm
Zugfestigkeit	410 N/mm²
Statische Zugfestigkeit (senkrechter Zug)	ca. 32000 N
Spezifischer Leitwert	≥ 6,66 m / Ohm mm²
Spezifischer Widerstand	≤ 0,15 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Normenbezug	DIN EN 62561-2

Product 625151 was added to Notepad.

Go to Notepad

Product 625151 was added to the cart.

Go to Web-Shop

Typ AZ

Mit abgesetztem Rändelzapfen.

2 Products

Part No. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, Customs tariff No. (EU): 85389099, Gross weight: 2.43 kg, PU: 6.00 Stk.

Images

Open PDF

Additional information

CAD files

Tiefenerder Typ AZ NIRO (V4A) Stablänge 1000mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ AZ, mit abgesetztem Rändelzapfen
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Stablänge: 1000 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 4,2 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1000 AZ V4A
Art.-Nr.: 620903
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Normenbezug	DIN EN 62561-2

Bauteilschutz	Dt.Pat. Nr. P 32 22 201.7
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Stablänge (l1)	1000 mm
Durchmesser Ø (d1)	20 mm
Zapfendurchmesser	10 / 13 mm
Zugfestigkeit	500-730 N/mm²
Spezifischer Leitwert	≥ 1,25 m / Ohm mm²
Spezifischer Widerstand	≤ 0,8 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Normenbezug	DIN EN 62561-2

Product 620903 was added to Notepad.

Go to Notepad

Product 620903 was added to the cart.

Go to Web-Shop

Part No. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, Customs tariff No. (EU): 85389099, Gross weight: 3.67 kg, PU: 6.00 Stk.

Images

Open PDF

Additional information

CAD files

Tiefenerder Typ AZ NIRO (V4A) Stablänge 1500mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ AZ, mit abgesetztem Rändelzapfen
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Stablänge: 1500 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 4,2 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1500 AZ V4A
Art.-Nr.: 620902
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Normenbezug	DIN EN 62561-2

Bauteilschutz	Dt.Pat. Nr. P 32 22 201.7
Werkstoff	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Stablänge (l1)	1500 mm
Durchmesser Ø (d1)	20 mm
Zapfendurchmesser	10 / 13 mm
Zugfestigkeit	500-730 N/mm²
Spezifischer Leitwert	≥ 1,25 m / Ohm mm²
Spezifischer Widerstand	≤ 0,8 Ohm mm²/ m
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Normenbezug	DIN EN 62561-2

Product 620902 was added to Notepad.

Go to Notepad

Product 620902 was added to the cart.

Go to Web-Shop
