Erdungsstangen für Schaltanlagen

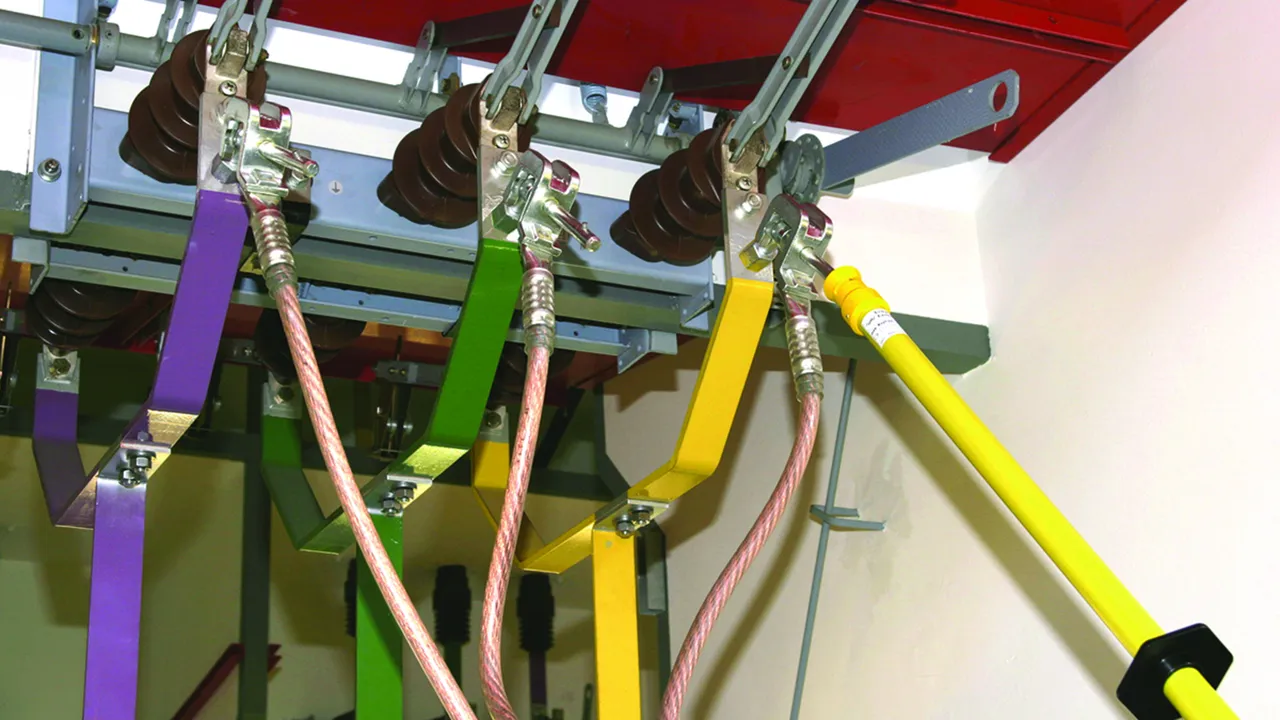

Zum Einbringen von Erdungs- und Kurzschließvorrichtungen
Unterschiedliche Längen
Teilbar für einfachen Transport
Geringes Eigengewicht
Spindel mit Sechskant (SW19) oder Spindel mit Querstift

Details

Mit dem Adapter AES SQ SK kann eine Erdungsstange mit Bajonettverriegelung (Spindel mit Querstift) auch für Klemmen mit Spindel mit Sechskant eingesetzt werden.

lorem ipsum — Mit dem Adapter AES SQ SK kann eine Erdungsstange mit Bajonettverriegelung (Spindel mit Querstift) auch für Klemmen mit Spindel mit Sechskant eingesetzt werden.

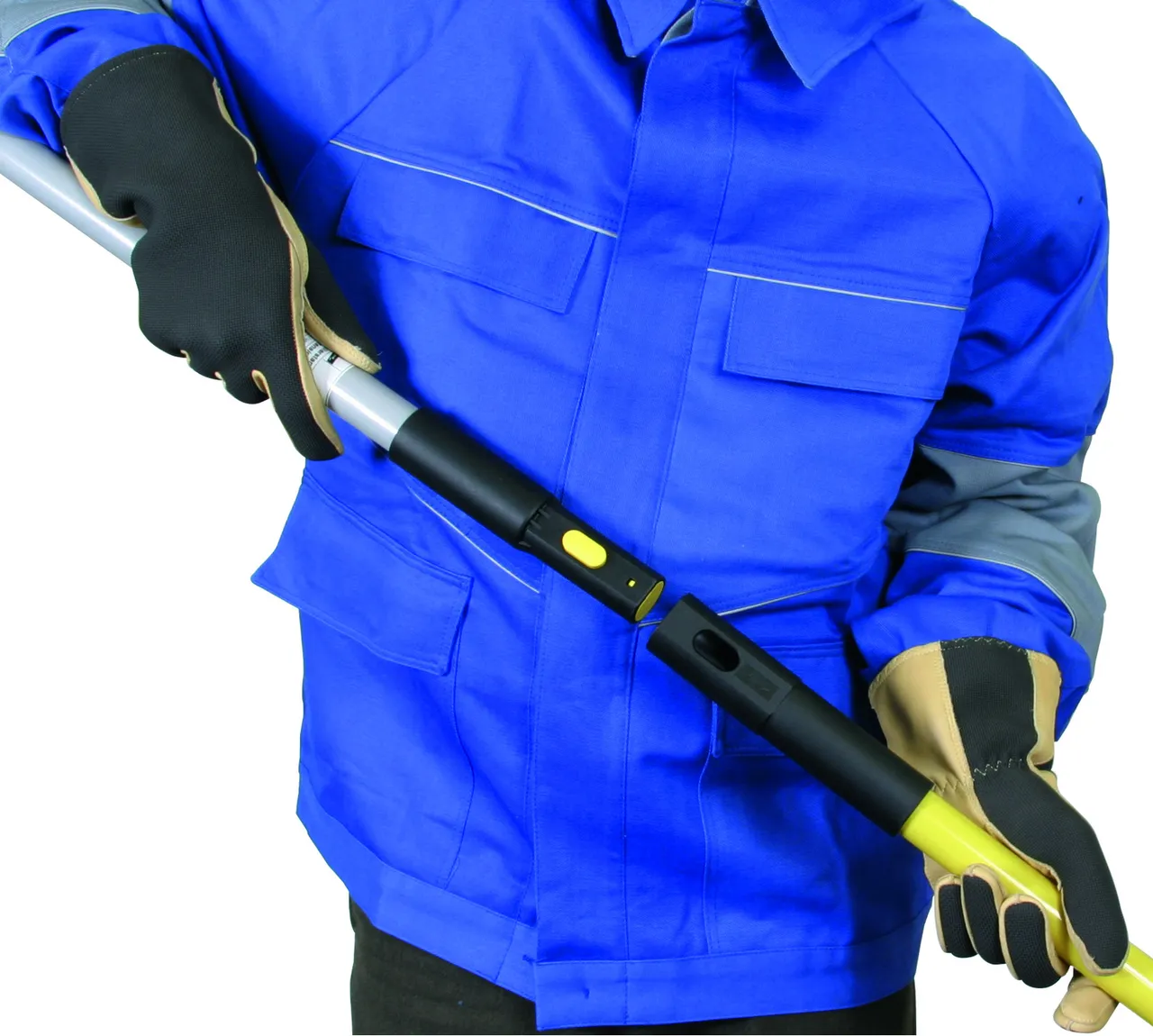

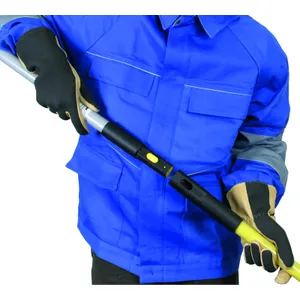

Bei Erdungsstangen ES STK ist eine einfache Verlängerung der Handhabe über die Steckkupplung möglich.

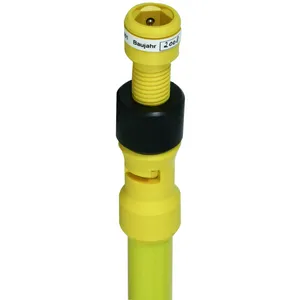

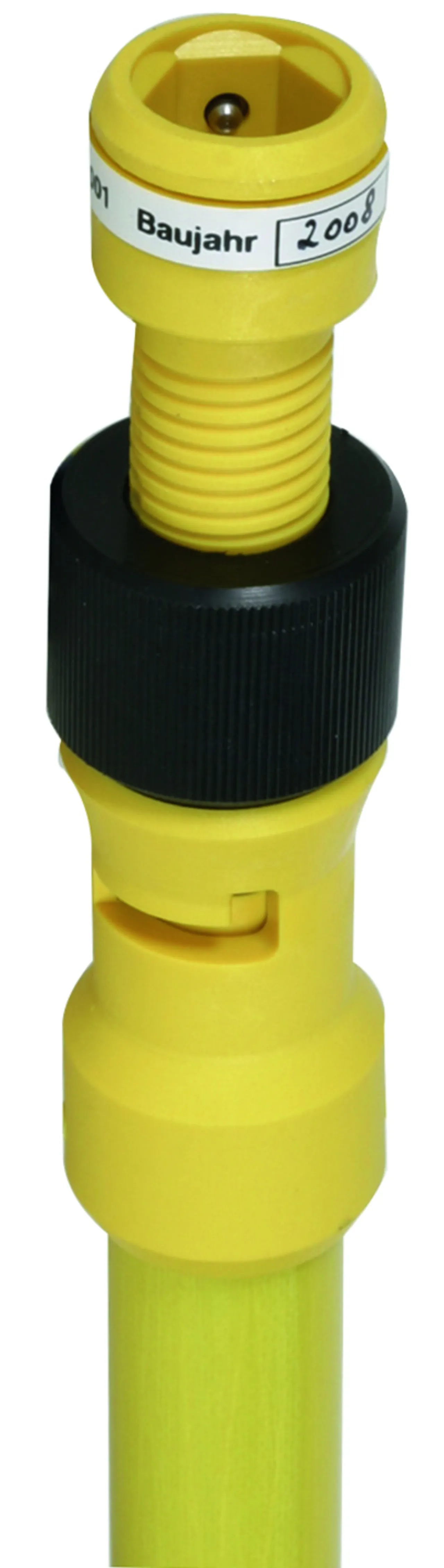

Sechskantaufnahme

Handhabeabschluss mit Abschlusskappe (Federverriegelung)

2 Products

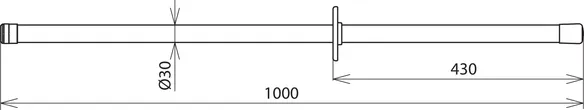

Part No. 761010 ES SK 1000

GTIN 4013364000155, Customs tariff No. (EU): 82055980, Gross weight: 1480.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Product 761010 was added to Notepad.

Go to Notepad

Product 761010 was added to the cart.

Go to Web-Shop

Part No. 761015 ES SK 1500

GTIN 4013364000162, Customs tariff No. (EU): 82055980, Gross weight: 2.15 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm
Höchstzulässige Kopflast	8 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Product 761015 was added to Notepad.

Go to Notepad

Product 761015 was added to the cart.

Go to Web-Shop

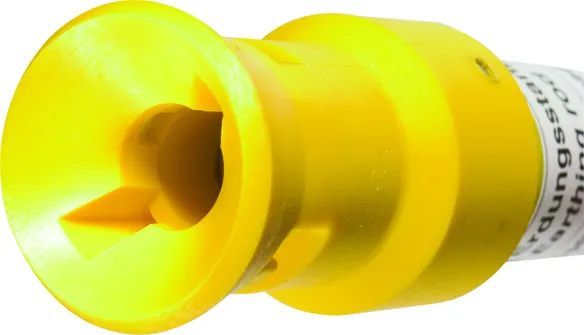

Querstiftaufnahme

Handhabeabschluss mit Abschlusskappe (Bajonettverriegelung)

2 Products

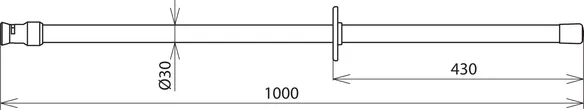

Part No. 761011 ES SQ 1000

GTIN 4013364000230, Customs tariff No. (EU): 82055980, Gross weight: 1.55 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Product 761011 was added to Notepad.

Go to Notepad

Product 761011 was added to the cart.

Go to Web-Shop

Part No. 761016 ES SQ 1500

GTIN 4013364000247, Customs tariff No. (EU): 82055980, Gross weight: 2.16 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm
Höchstzulässige Kopflast	8 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Product 761016 was added to Notepad.

Go to Notepad

Product 761016 was added to the cart.

Go to Web-Shop

Sechskantaufnahme und Steckkupplung

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Federverriegelung)

2 Products

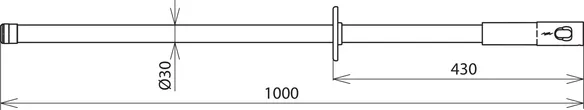

Part No. 761001 ES SK STK 1000

GTIN 4013364125179, Customs tariff No. (EU): 82055980, Gross weight: 1058.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Product 761001 was added to Notepad.

Go to Notepad

Product 761001 was added to the cart.

Go to Web-Shop

Part No. 761003 ES SK STK 2000

GTIN 4013364134348, Customs tariff No. (EU): 82055980, Gross weight: 1760.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm
Höchstzulässige Kopflast	8 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Product 761003 was added to Notepad.

Go to Notepad

Product 761003 was added to the cart.

Go to Web-Shop

Querstiftaufnahme und Steckkupplung

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Bajonettverriegelung)

2 Products

Part No. 761002 ES SQ STK 1000

GTIN 4013364125186, Customs tariff No. (EU): 82055980, Gross weight: 900.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Product 761002 was added to Notepad.

Go to Notepad

Product 761002 was added to the cart.

Go to Web-Shop

Part No. 761004 ES SQ STK 2000

GTIN 4013364134355, Customs tariff No. (EU): 82055980, Gross weight: 1.80 kg, PU: 1.00 Stk.

Predecessor

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm
Höchstzulässige Kopflast	8 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Product 761004 was added to Notepad.

Go to Notepad

Product 761004 was added to the cart.

Go to Web-Shop

Teleskopisch mit Querstiftaufnahme und Steckkupplung

1 Product

Part No. 769304 ESTC SQ STK SN7562

GTIN 4013364149144, Customs tariff No. (EU): 82055980, Gross weight: 3.00 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_{G max} / I_{G min} )	3040 / 1790 mm
Länge Handhabe (I_H )	900 mm

Gesamtlänge (l_{G max} / I_{G min} )	3040 / 1790 mm
Länge Handhabe (I_H )	900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung

Product 769304 was added to Notepad.

Go to Notepad

Product 769304 was added to the cart.

Go to Web-Shop

Zweiteilig mit Sechskantaufnahme

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Federverriegelung)

1 Product

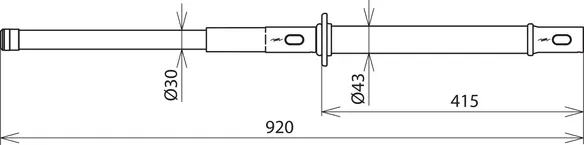

Part No. 761070 EST SK STK 920

GTIN 4013364136212, Customs tariff No. (EU): 82055980, Gross weight: 1300.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm
Höchstzulässige Kopflast	20 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 / 43 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Product 761070 was added to Notepad.

Go to Notepad

Product 761070 was added to the cart.

Go to Web-Shop

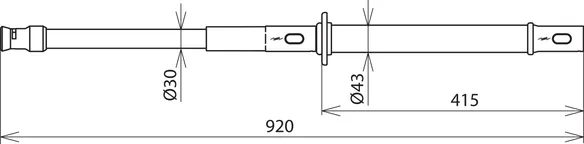

Zweiteilig mit Querstiftaufnahme

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Bajonettverriegelung)

1 Product

Part No. 761075 EST SQ STK 920

GTIN 4013364136229, Customs tariff No. (EU): 82055980, Gross weight: 1300.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm
Höchstzulässige Kopflast	20 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 / 43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange
