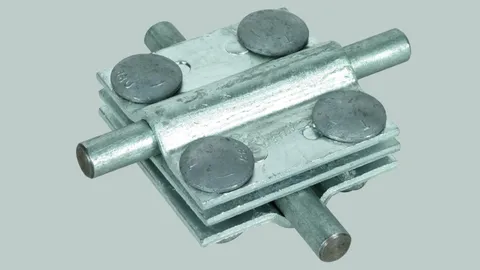

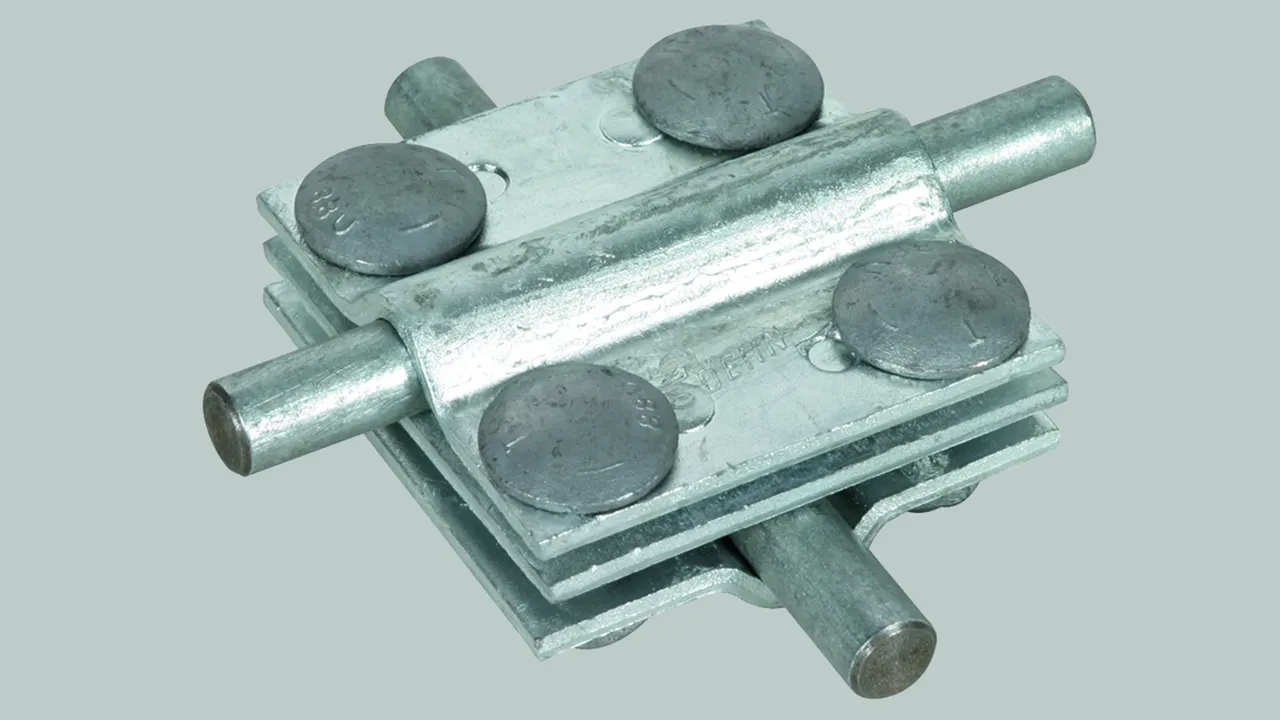

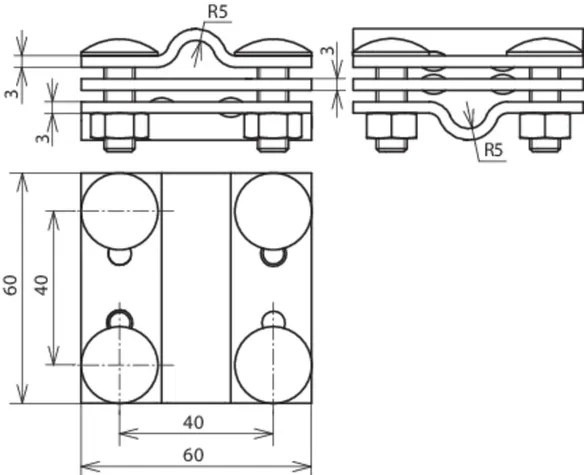

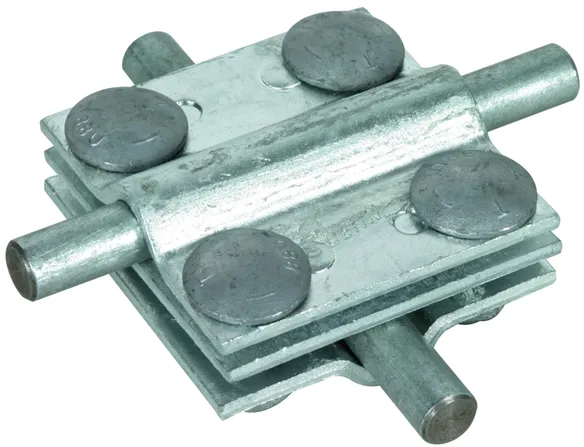

Part No. 318203 KS 8.10 8.10 FL30 ZP FRSM8 STTZN

GTIN 4013364159914, Customs tariff No. (EU): 85359000, Gross weight: 333.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP FRSM8 STTZN
Art.-Nr.: 318203
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	e M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 318203 was added to Notepad.

Go to Notepad

Product 318203 was added to the cart.

Go to Web-Shop

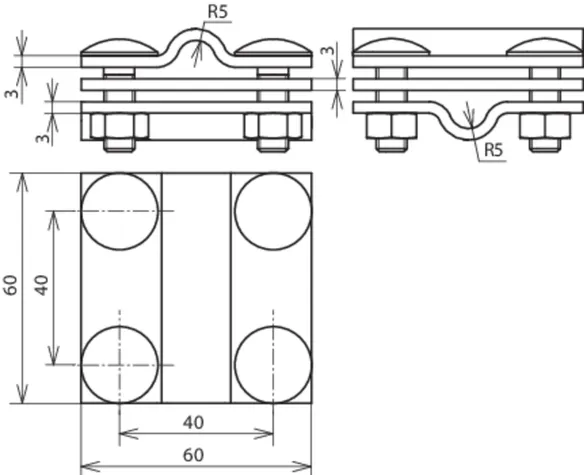

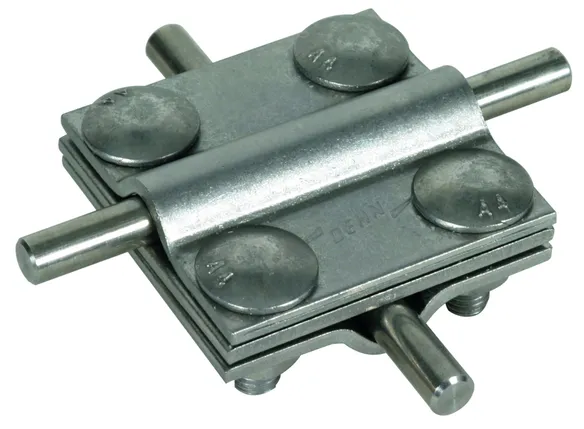

Part No. 318229 KS 8.10 8.10 FL30 ZP FRSM8 V4A

GTIN 4013364159938, Customs tariff No. (EU): 85359000, Gross weight: 327.00 g, PU: 25.00 Stk.

Images

Open PDF

Additional information

CAD files

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP FRSM8 V4A
Art.-Nr.: 318229
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	NIRO (V4A)
ASTM / AISI:	316Ti / 316L / 316
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Schraube	e M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 318229 was added to Notepad.

Go to Notepad

Product 318229 was added to the cart.

Go to Web-Shop

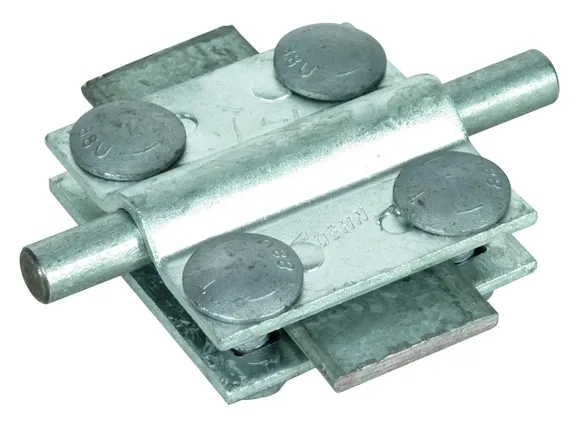

Part No. 318205 KS 8.10 FL30 FRSM8 STTZN

GTIN 4013364159921, Customs tariff No. (EU): 85359000, Gross weight: 249.00 g, PU: 25.00 Stk.

Images

Open PDF

Additional information

CAD files

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter St/tZn
Kreuzstücke, für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 FRSM8 STTZN
Art.-Nr.: 318205
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	e M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 318205 was added to Notepad.

Go to Notepad

Product 318205 was added to the cart.

Go to Web-Shop

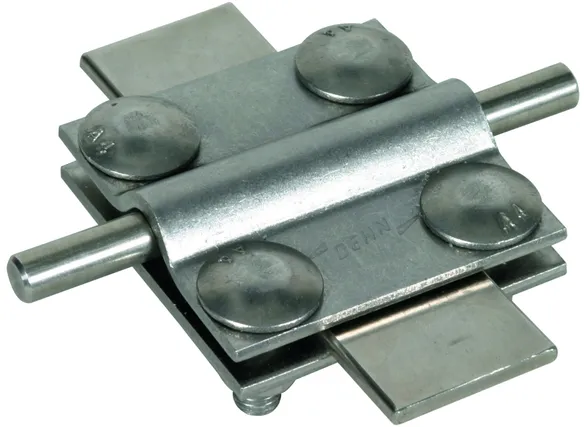

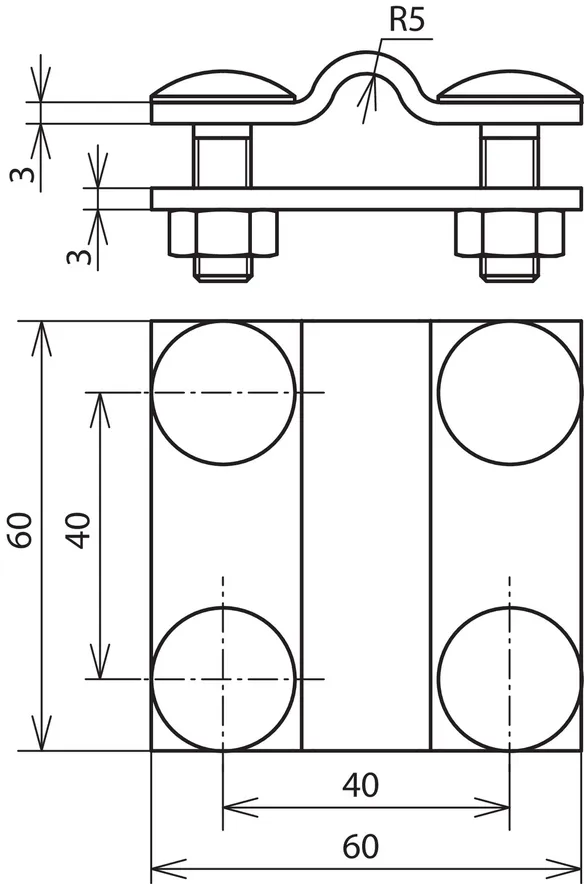

Part No. 318239 KS 8.10 FL30 FRSM8 V4A

GTIN 4013364159945, Customs tariff No. (EU): 85359000, Gross weight: 244.00 g, PU: 25.00 Stk.

Images

Open PDF

Additional information

CAD files

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 FRSM8 V4A
Art.-Nr.: 318239
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	NIRO (V4A)
ASTM / AISI:	316Ti / 316L / 316
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	e M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 318239 was added to Notepad.

Go to Notepad

Product 318239 was added to the cart.

Go to Web-Shop
