Erdseitige Anschlusselemente für Schaltanlagen und Freileitungen

  • Zum erdseitigen Anschluss an Kugelfestpunkte, T-Anschlussbolzen, Rund- und Flachleitern, Anschlussstücke und Flachprofile
  • Für großen Klemmbereich bis 40 mm
  • Mit Verdrehungsschutz Ausführung PK1 bzw. PK2
  • Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Details

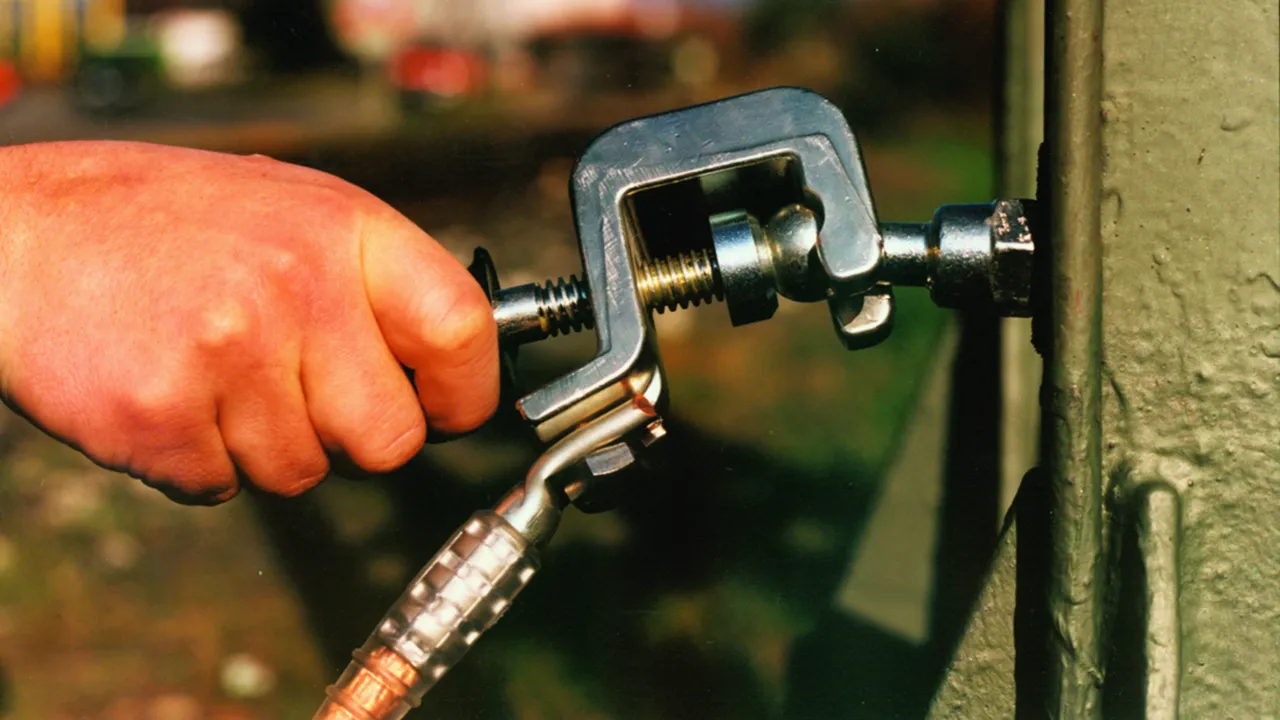

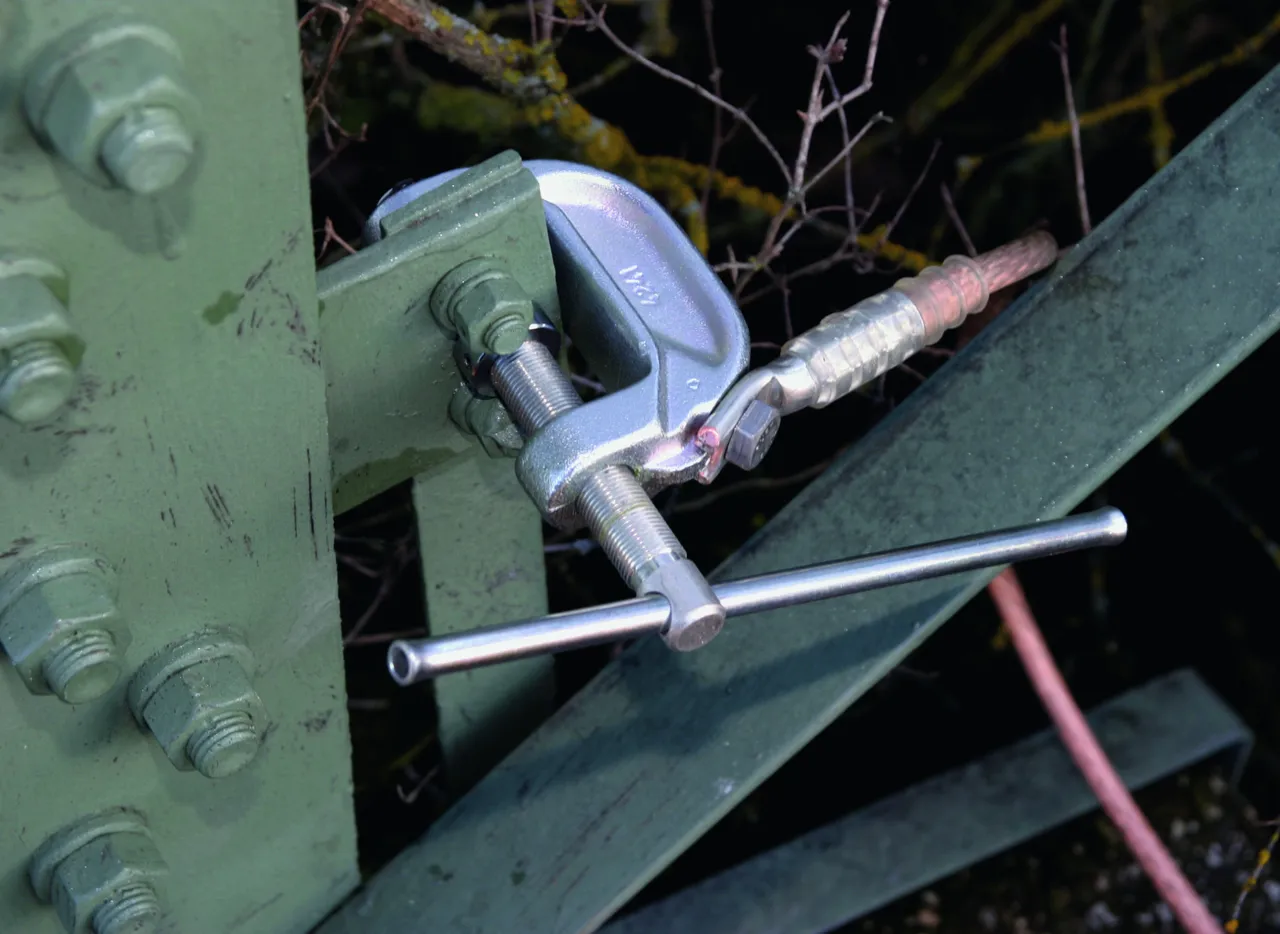

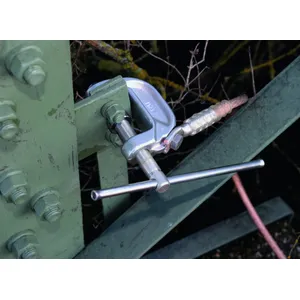

Erdungsfräsklemme an lackiertem Stahlmast.
lorem ipsum
lorem ipsum

Universalerdungsklemme mit Flügelschraube

2 Products

Part No. 774034 UEK 25 FS

GTIN 4013364114586, Customs tariff No. (EU): 85359000, Gross weight: 661.60 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

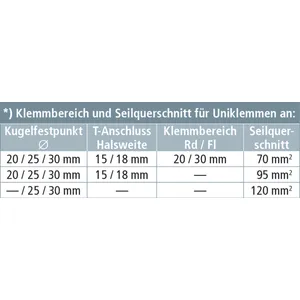

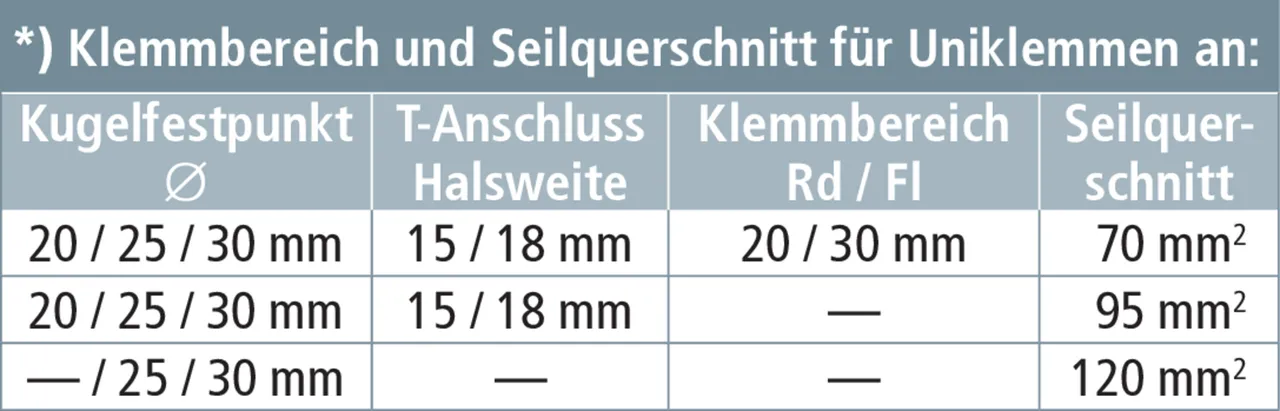

*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Product 774034 was added to Notepad.

Go to Notepad

Product 774034 was added to the cart.

Go to Web-Shop

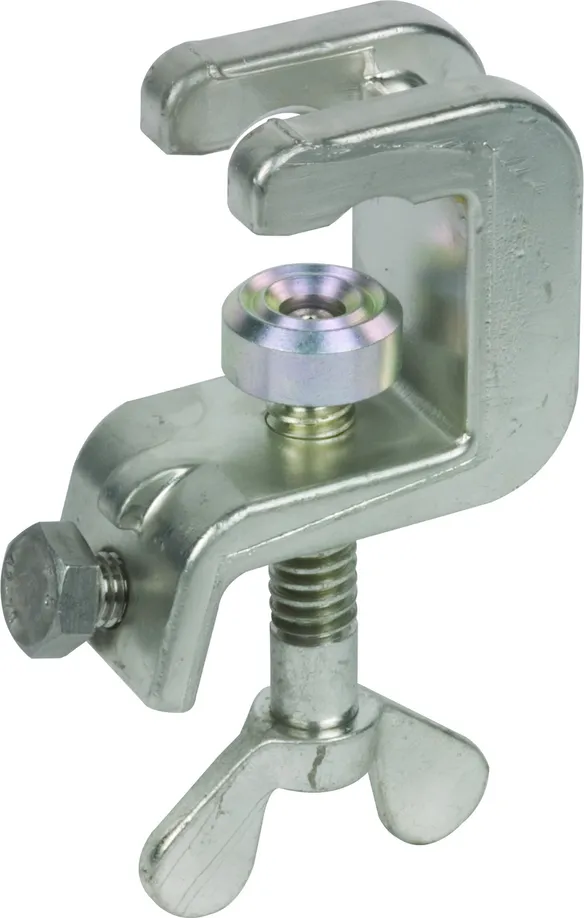

Part No. 774130 UEK 30 FS

GTIN 4013364057739, Customs tariff No. (EU): 85359000, Gross weight: 780.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Product 774130 was added to Notepad.

Go to Notepad

Product 774130 was added to the cart.

Go to Web-Shop

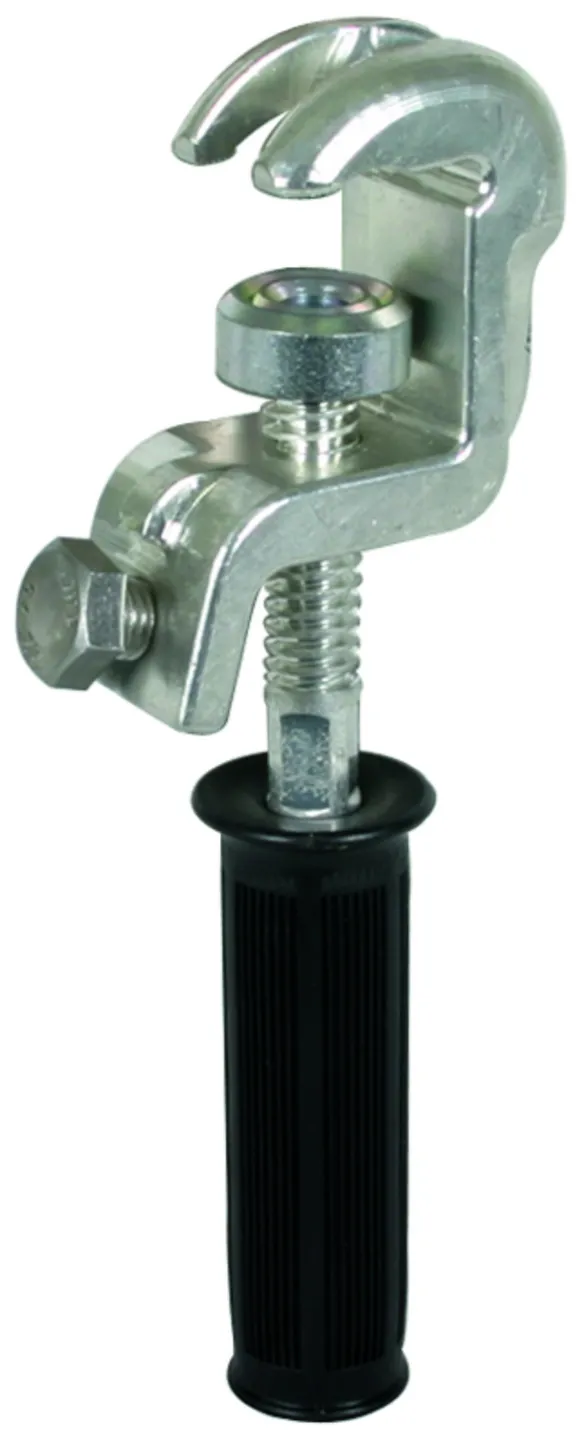

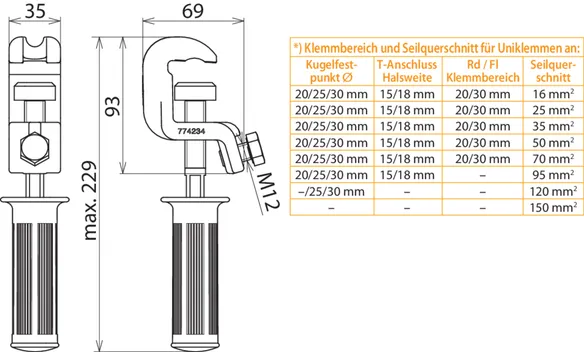

Universalerdungsklemme mit Handgriff

2 Products

Part No. 774234 UEK 25 HG

GTIN 4013364114593, Customs tariff No. (EU): 85359000, Gross weight: 771.60 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Product 774234 was added to Notepad.

Go to Notepad

Product 774234 was added to the cart.

Go to Web-Shop

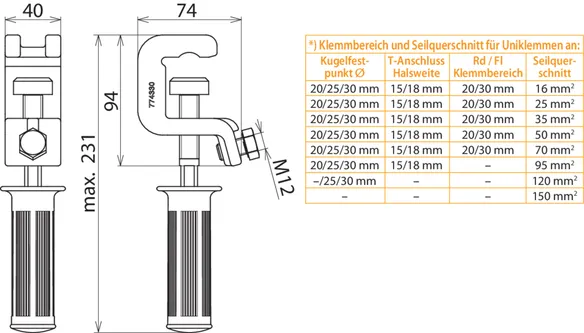

Part No. 774330 UEK 30 HG

GTIN 4013364057715, Customs tariff No. (EU): 85359000, Gross weight: 941.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Product 774330 was added to Notepad.

Go to Notepad

Product 774330 was added to the cart.

Go to Web-Shop

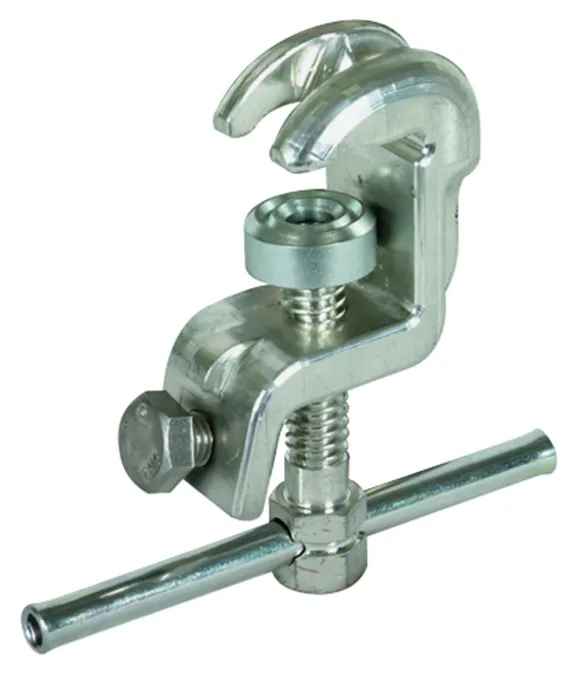

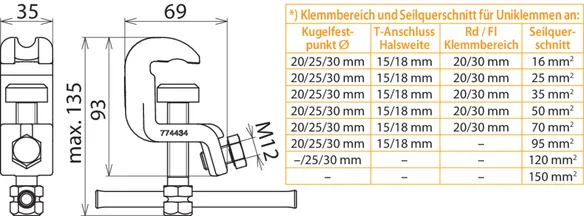

Universalerdungsklemme mit Schraubknebel

2 Products

Part No. 774434 UEK 25 SKN

GTIN 4013364114609, Customs tariff No. (EU): 85359000, Gross weight: 712.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Product 774434 was added to Notepad.

Go to Notepad

Product 774434 was added to the cart.

Go to Web-Shop

Part No. 774530 UEK 30 SKN

GTIN 4013364057746, Customs tariff No. (EU): 85359000, Gross weight: 700.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Für Kugelfestpunkt Ø 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Product 774530 was added to Notepad.

Go to Notepad

Product 774530 was added to the cart.

Go to Web-Shop

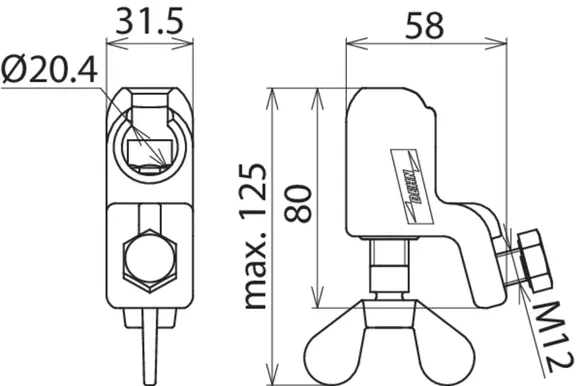

Kugelkopfhaube starr mit Flügelschraube

2 Products

Part No. 772312 KKH 20 FS

GTIN 4013364054431, Customs tariff No. (EU): 85359000, Gross weight: 480.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Product 772312 was added to Notepad.

Go to Notepad

Product 772312 was added to the cart.

Go to Web-Shop

Part No. 772322 KKH 25 FS

GTIN 4013364054455, Customs tariff No. (EU): 85359000, Gross weight: 747.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Product 772322 was added to Notepad.

Go to Notepad

Product 772322 was added to the cart.

Go to Web-Shop

Kugelkopfhaube starr mit Handgriff

2 Products

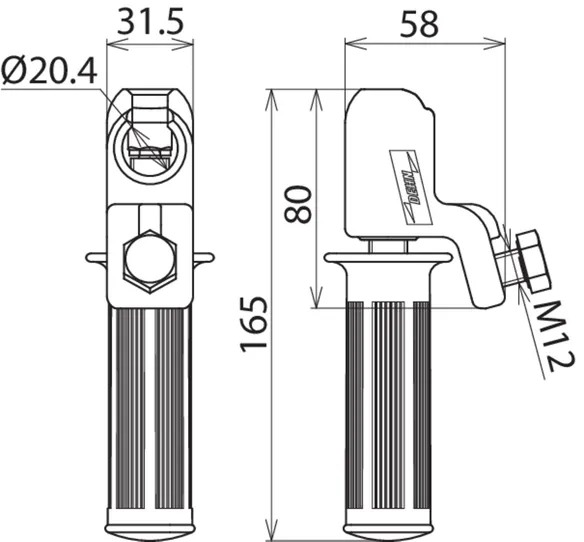

Part No. 772313 KKH 20 HG

GTIN 4013364054448, Customs tariff No. (EU): 85359000, Gross weight: 400.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Product 772313 was added to Notepad.

Go to Notepad

Product 772313 was added to the cart.

Go to Web-Shop

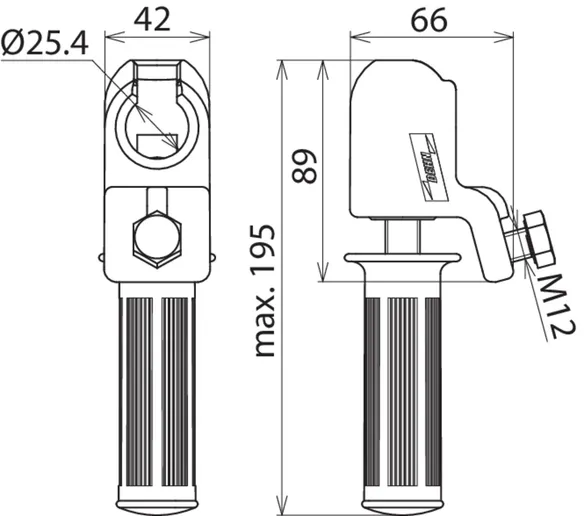

Part No. 772323 KKH 25 HG

GTIN 4013364054462, Customs tariff No. (EU): 85359000, Gross weight: 876.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Product 772323 was added to Notepad.

Go to Notepad

Product 772323 was added to the cart.

Go to Web-Shop

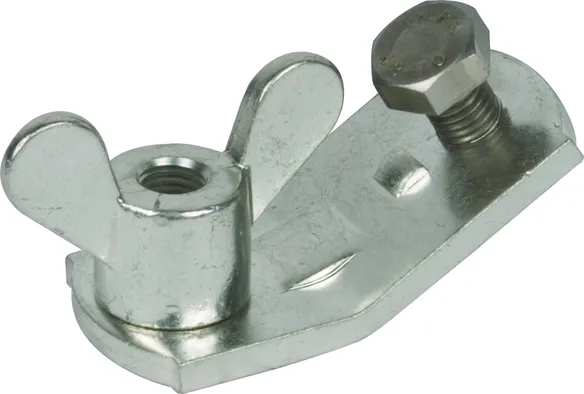

Erdanschlussstück mit Flügelmutter

2 Products

Part No. 775621 EAS EK FM 12

GTIN 4013364102545, Customs tariff No. (EU): 85359000, Gross weight: 311.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M12
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Product 775621 was added to Notepad.

Go to Notepad

Product 775621 was added to the cart.

Go to Web-Shop

Part No. 775631 EAS EK FM 16

GTIN 4013364102552, Customs tariff No. (EU): 85359000, Gross weight: 290.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M16
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Product 775631 was added to Notepad.

Go to Notepad

Product 775631 was added to the cart.

Go to Web-Shop

Erdanschlussstück mit Flügelschraube

2 Products

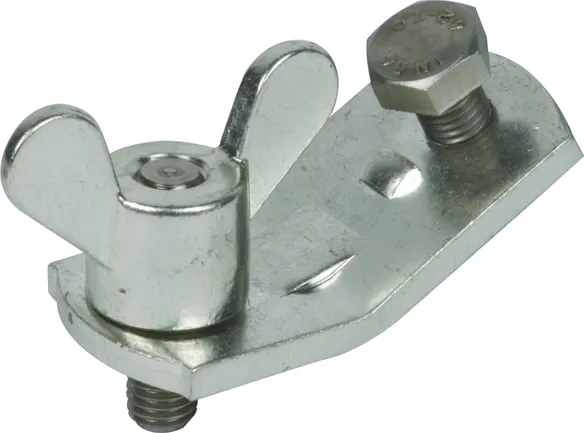

Part No. 775626 EAS EK FS 12

GTIN 4013364102569, Customs tariff No. (EU): 85359000, Gross weight: 343.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M12 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Product 775626 was added to Notepad.

Go to Notepad

Product 775626 was added to the cart.

Go to Web-Shop

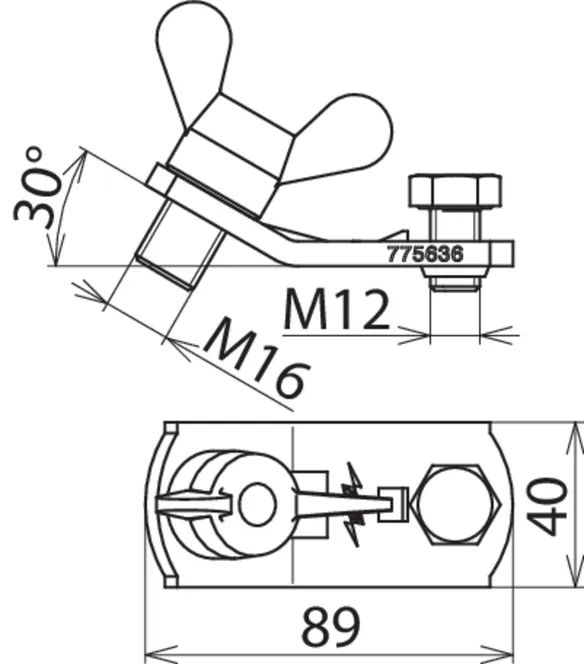

Part No. 775636 EAS EK FS 16

GTIN 4013364102576, Customs tariff No. (EU): 85359000, Gross weight: 350.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung M16 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Product 775636 was added to Notepad.

Go to Notepad

Product 775636 was added to the cart.

Go to Web-Shop

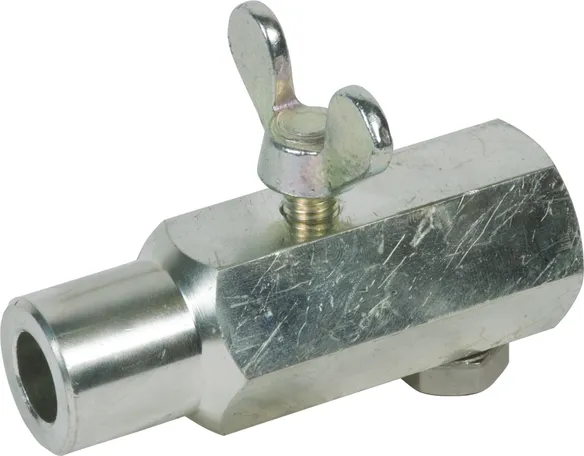

Erdanschlussbuchse mit Flügelschraube

Für Erdungsfestpunkte mit Ringnut.

1 Product

Part No. 790150 EAB RN 16 FS

GTIN 4013364005365, Customs tariff No. (EU): 85359000, Gross weight: 450.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung Ø16 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150*) mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
*) für Seillängen > 4000 mm: max. bis 95 mm2 (26,5 kA / 0,5 s)

Product 790150 was added to Notepad.

Go to Notepad

Product 790150 was added to the cart.

Go to Web-Shop

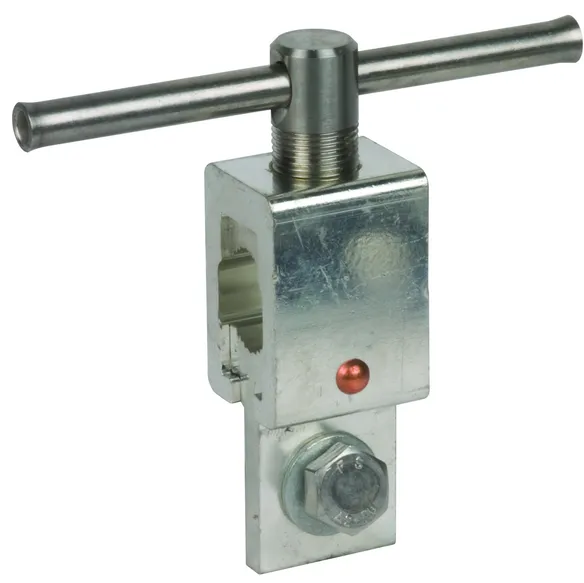

Erdanschlussbuchse mit Schraubknebel

Für Erdungsfestpunkte mit Ringnut.

1 Product

Part No. 790160 EAB RN 16 SKN

GTIN 4013364018693, Customs tariff No. (EU): 85359000, Gross weight: 737.40 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Abmessung Ø16 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 150**) mm2
Max. Kurzschlussstrom Ik 0,5 s 29,6 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
**) Kurzschlussstrom auch bei Abschaltdauer Ik 1 s maximal 29,6 kA

Product 790160 was added to Notepad.

Go to Notepad

Product 790160 was added to the cart.

Go to Web-Shop

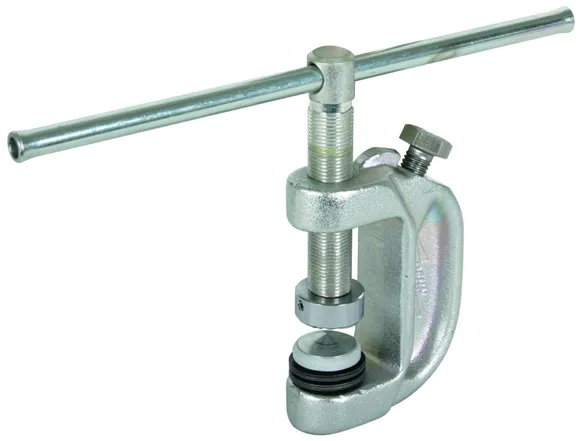

Erdungsfräsklemme mit Schraubknebel und Tellerfedern

Frästeller, Tellerfedern und langer Schraubknebel für sichere Kontaktierung.

1 Product

Part No. 792190 EFK FL40 SKN

GTIN 4013364068315, Customs tariff No. (EU): 85359000, Gross weight: 1.32 kg, PU: 1.00 Stk.

Images

Additional information



Technical data

Klemmbereich bis 40 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 95 mm2
Max. Kurzschlussstrom Ik 0,5 s 26,5 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

Product 792190 was added to Notepad.

Go to Notepad

Product 792190 was added to the cart.

Go to Web-Shop

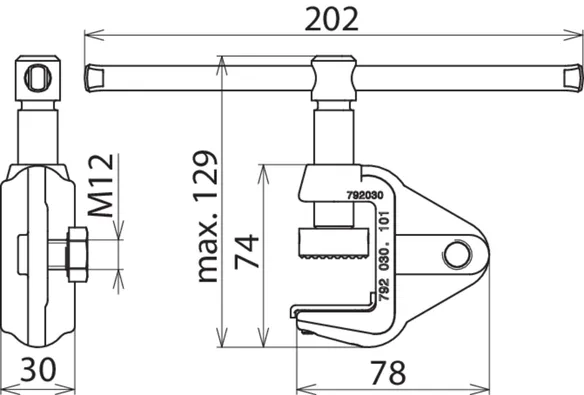

Erdungsfräsklemme mit Schraubknebel

Frästeller und langer Schraubknebel für sichere Kontaktierung.

1 Product

Part No. 792030 EFK FL30 SKN

GTIN 4013364005853, Customs tariff No. (EU): 85359000, Gross weight: 610.00 g, PU: 1.00 Stk.

Images

Additional information



Technical data

Klemmbereich bis 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 50 mm2
Max. Kurzschlussstrom Ik 0,5 s 14,0 kA
Max. Kurzschlussstrom Ik 1 s 9,9 kA

Product 792030 was added to Notepad.

Go to Notepad

Product 792030 was added to the cart.

Go to Web-Shop
