DEHNbloc modular UL-Serie

Hohes Ableitvermögen durch leistungsfähige Gleitfunkenstrecke
Ohne zusätzliche Leitungslänge auf Überspannungs-Schutzgerät DEHNguard MU direkt koordiniert
ANSI/UL 1449 – 4^th Ed. Open-Type 1 SPD

DEHNbloc MU 3PY ... 3W+G

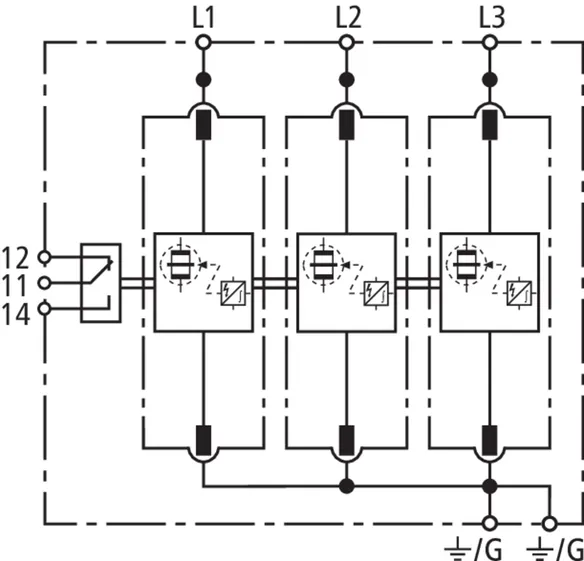

Modularer Blitzstrom-Ableiter bestehend aus Basisteil und gesteckten Schutzmodulen für 3 Phase Wye Systeme; mit potentialfreiem Fernmeldekontakt

2 Products

Part No. 908505 DB MU 3PY 208 3W+G R

GTIN 4013364228139, Customs tariff No. (EU): 85363030, Gross weight: 938.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

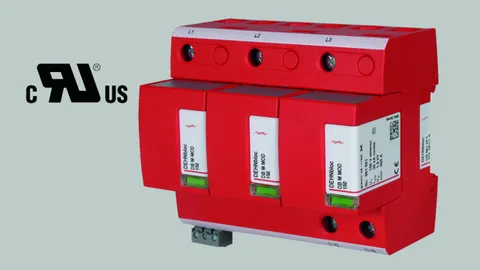

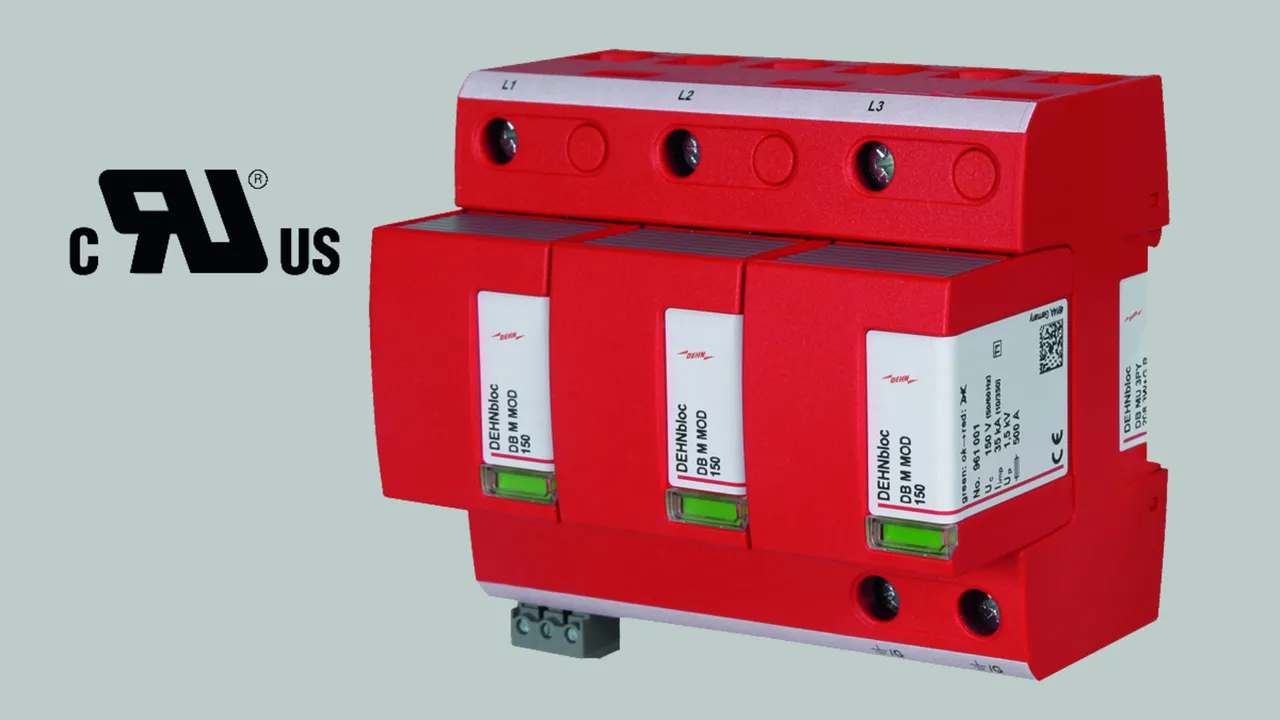

Blitzstrom-Ableiter DEHNbloc MU 3PY 208 3W+G R
3-poliger, modularer, steckbarer Blitzstrom-Ableiter
für 120/208 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 – 4th Ed. recognised surge protection device (SPD)
Systemnennspannung: 120/208 V Phase Wye
Schutzpegel [L-G]/[L-L]: 1500 Vpk / 2500 Vpk
Blitzstoßstrom (10x350): 35 kA
Nennableitstoßstrom (8/20): 20 kA
Kurzschlußfestigkeit (SCCR): 25 kA
Defektanzeige
Breite: 6TE

Fabrikat: DEHN
Typ: DB MU 3PY 208 3W+G R
Art.-Nr.: 908505
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449 4^th Ed.	Type 1 Component Assembly SPD
Höchste Dauerspannung [L-G] / [L-L] (MCOV)	150 V / 260 V
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Schutzpegel [L-G] / [L-L] (VPR)	1500 V / 2500 V
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach ANSI/UL 1449 4^th Ed.	Type 1 Component Assembly SPD
Nennspannung AC [L-G] / [L-L] (U_N )	120 V / 208 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung [L-G] / [L-L] (MCOV)	150 V / 260 V
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Blitzstoßstrom (10/350 µs) [L1+L2+L3-G] (I_total )	75 kA
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1500 V / 2500 V
Kurzschlussfestigkeit (SCCR)	25 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+80°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	25 mm²/ 4 AWG
Anschlussquerschnitt (max.)	35 mm²/ 2 AWG
Anzugsdrehmoment	65 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP20

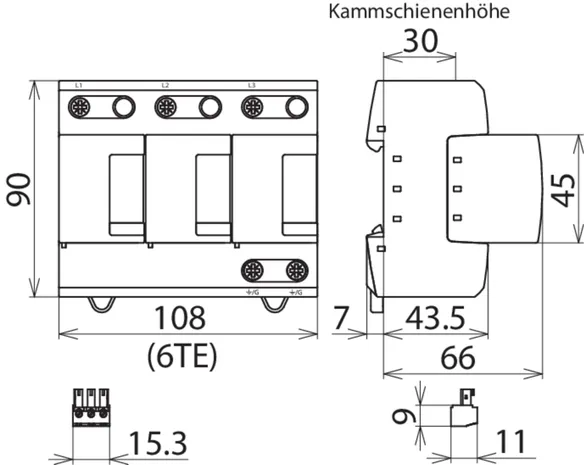

Einbaumaße	6 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 14-22
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in

Product 908505 was added to Notepad.

Go to Notepad

Product 908505 was added to the cart.

Go to Web-Shop

Part No. 908506 DB MU 3PY 480 3W+G R

GTIN 4013364228146, Customs tariff No. (EU): 85363030, Gross weight: 959.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Blitzstrom-Ableiter DEHNbloc MU 3PY 480 3W+G R
3-poliger, modularer, steckbarer Blitzstrom-Ableiter
für 277/408 V Wye Systeme
mit Fernmeldekontakt
ANSI/UL 1449 – 4th Ed. recognised surge protection device (SPD)
Systemnennspannung: 277/408 V Phase Wye
Schutzpegel [L-G]/[L-L]: 1800 Vpk / 3000 Vpk
Blitzstoßstrom (10x350): 25 kA
Nennableitstoßstrom (8/20): 20 kA
Kurzschlußfestigkeit (SCCR): 30 kA
Defektanzeige
Breite: 6TE

Fabrikat: DEHN
Typ: DB MU 3PY 480 3W+G R
Art.-Nr.: 908506
oder gleichwertig.

Certificates

Technical data

SPD nach ANSI/UL 1449 4^th Ed.	Type 1 Component Assembly SPD
Höchste Dauerspannung [L-G] / [L-L] (MCOV)	320 V / 555 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach ANSI/UL 1449 4^th Ed.	Type 1 Component Assembly SPD
Nennspannung AC [L-G] / [L-L] (U_N )	277 V / 480 V
Frequenz	50 / 60 Hz
Höchste Dauerspannung [L-G] / [L-L] (MCOV)	320 V / 555 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Blitzstoßstrom (10/350 µs) [L1+L2+L3-G] (I_total )	75 kA
Nennableitstoßstrom (8/20) (I_n )	20 kA
Schutzpegel [L-G] / [L-L] (VPR)	1800 V / 3000 V
Kurzschlussfestigkeit (SCCR)	30 kA
Anwendbar in Stromversorgungssystem	3 Phase Wye
Betriebstemperaturbereich (T_U )	-40°C…+80°C
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt (min.)	25 mm²/ 4 AWG
Anschlussquerschnitt (max.)	35 mm²/ 2 AWG
Anzugsdrehmoment	65 Lbs-in
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP20
Einbaumaße	6 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Anschluss des FM-Kontaktes	Nur an Class 2 Circuits
Anschlussquerschnitt für FM-Klemmen	AWG 14-22
Anzugsdrehmoment für FM-Klemmen	3 Lbs-in
