Verdrahtungszubehör STAK

Ermöglicht eine EMV-optimale Durchgangsverdrahtung nach DIN VDE 0100-534

Details

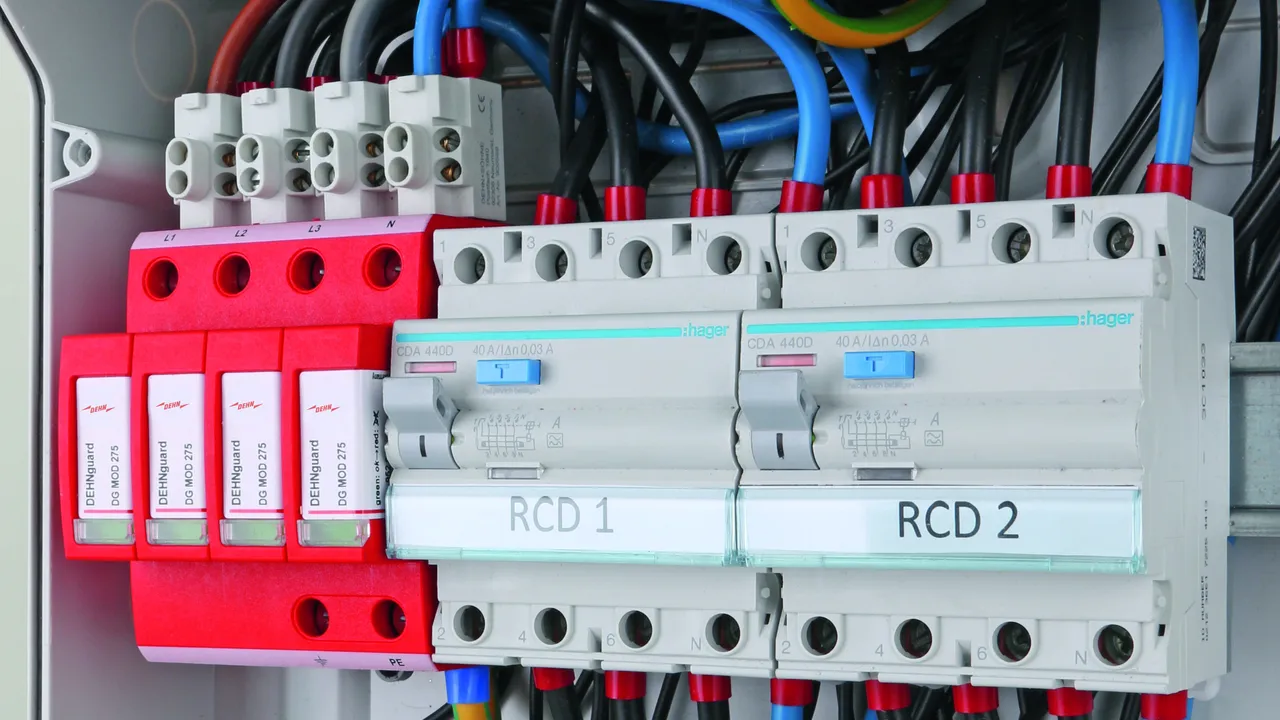

Umsetzung einer EMV-optimalen Durchgangsverdrahtung nach DIN VDE 0100-534 von Blitzstrom- und Überspannungs-Ableitern mittels STAK 2X16.

lorem ipsum — Umsetzung einer EMV-optimalen Durchgangsverdrahtung nach DIN VDE 0100-534 von Blitzstrom- und Überspannungs-Ableitern mittels STAK 2X16.

Push-in Federklemme STAK 4X10

1 Product

Part No. 952588 STAK 4X10

GTIN 4013364526624, Customs tariff No. (EU): 85369010, Gross weight: 35.67 g, PU: 2.00 Stk.

Images

Open PDF

Additional information

Push-In Klemme STAK 4X10
Anschlussquerschnitt: 4 x 10 mm²

Fabrikat: DEHN
Typ: STAK 4X10
Art.-Nr.: 952588
oder gleichwertig.

Certificates

Technical data

Höchste Dauerspannung AC (U_C )	275 V
Max. PV-Spannung (U_CPV )	1500 V
Blitzstoßstrom (10/350 µs) (I_imp )	6,25 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Anschlussquerschnitt (min.)	1,5 mm² eindrähtig / 6 mm² feindrähtig
Anschlussquerschnitt (max.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (min.) mit Aderendhülse	1,5 mm²
Anschlussquerschnitt (max.) mit Aderendhülse	6 mm²
Anschlussquerschnitt (max.) mit Aderendhülse ohne Kragen	10 mm²

Höchste Dauerspannung AC (U_C )	275 V
Max. PV-Spannung (U_CPV )	1500 V
Blitzstoßstrom (10/350 µs) (I_imp )	6,25 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Kurzschlussfestigkeit (I_SCPV )	10 kA
Kurzschlussfestigkeit (I_SCCR )	50 kA
Nennlaststrom (I_L )	40 A
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlussquerschnitt (min.)	1,5 mm² eindrähtig / 6 mm² feindrähtig
Anschlussquerschnitt (max.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (min.) mit Aderendhülse	1,5 mm²
Anschlussquerschnitt (max.) mit Aderendhülse	6 mm²
Anschlussquerschnitt (max.) mit Aderendhülse ohne Kragen	10 mm²
Einbauort	Innenraum
Einbaumaße	1 TE, DIN 43880
Höhe Unterteil mit STAK 4X10	57 mm

Product 952588 was added to Notepad.

Go to Notepad

Product 952588 was added to the cart.

Go to Web-Shop

Stiftanschlussklemme STAK 25

Stiftanschlussklemme zur Umsetzung einer EMV-optimalen Durchgangsverdrahtung nach DIN VDE 0100-534 von Blitzstrom- und Überspannungs-Ableitern.

1 Product

Part No. 952589 STAK 25

GTIN 4013364132306, Customs tariff No. (EU): 85369010, Gross weight: 17.40 g, PU: 4.00 Stk.

Images

Additional information

CAD files

Stiftanschlussklemme STAK 25
Stiftanschlussklemme zur V-Verdrahtung
an Überspannungsschutzgeräten bis 25mm²

Fabrikat: DEHN
Typ: STAK 25
Art.-Nr.: 952589
oder gleichwertig.

Certificates

Technical data

Nennspannung AC / DC (U_N )	600 V
Max. PV-Spannung (U_CPV) in der Anwendung mit DEHNguard M YPV ...	1200 V
Nennlaststrom AC (I_L )	100 A
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Ableitstoßstrom (8/20 µs)	50 kA
Anschlussquerschnitt (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (max.)	25 mm² mehr- / 16 mm² feindrähtig
Anschlussart	vorne

Nennspannung AC / DC (U_N )	600 V
Max. PV-Spannung (U_CPV) in der Anwendung mit DEHNguard M YPV ...	1200 V
Nennlaststrom AC (I_L )	100 A
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Ableitstoßstrom (8/20 µs)	50 kA
Bemessungsisolationsspannung (U_i )	630 V
Bemessungsstoßspannungsfestigkeit (U_imp )	6 kV
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlussquerschnitt (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (max.)	25 mm² mehr- / 16 mm² feindrähtig
Anschlussart	vorne
Passend für	DEHNguard S, DEHNguard M, DEHNgap C S, DEHNshield, Durchgangsklemme DK 25

Product 952589 was added to Notepad.

Go to Notepad

Product 952589 was added to the cart.

Go to Web-Shop

Stiftanschlussklemme STAK 3X16

Stiftanschlussklemme zur Umsetzung einer EMV-optimalen Durchgangsverdrahtung nach DIN VDE 0100-534 von Blitzstrom- und Überspannungs-Ableitern.

1 Product

Part No. 900588 STAK 3X16

GTIN 4013364323933, Customs tariff No. (EU): 85369010, Gross weight: 40.00 g, PU: 4.00 Stk.

Images

Open PDF

Additional information

CAD files

Stiftanschlussklemme STAK 3X16
Klemmen-Ausführung zur V-Verdrahtung
Anschlussquerschnitt: 3 x 16 mm2

Fabrikat: DEHN
Typ: STAK 3X16
Art.-Nr.: 900588
oder gleichwertig.

Certificates

Technical data

Nennspannung AC / DC (U_N )	690 V / 1500 V
Nennlaststrom AC (I_L )	160 A
Laststrom bei V-Verdrahtung	80 A
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Anschlussquerschnitt (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (max.)	16 mm² mehr- / 10 mm² feindrähtig
Anschlussart	vorne

Nennspannung AC / DC (U_N )	690 V / 1500 V
Nennlaststrom AC (I_L )	160 A
Laststrom bei V-Verdrahtung	80 A
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Bemessungsisolationsspannung (U_i )	1000 V
Bemessungsstoßspannungsfestigkeit (U_imp )	8 kV
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlussquerschnitt (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (max.)	16 mm² mehr- / 10 mm² feindrähtig
Anschlussart	vorne

Product 900588 was added to Notepad.

Go to Notepad

Product 900588 was added to the cart.

Go to Web-Shop

Stiftanschlussklemme STAK 2X16

Stiftanschlussklemme zur Umsetzung einer EMV-optimalen Durchgangsverdrahtung nach DIN VDE 0100-534 von Blitzstrom- und Überspannungs-Ableitern.

1 Product

Part No. 900589 STAK 2X16

GTIN 4013364109339, Customs tariff No. (EU): 85369010, Gross weight: 20.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Stiftanschlussklemme STAK 2X16
Doppelklemmen-Ausführung zur
EMV-optimalen Durchgangsverdrahtung
Anschlussquerschnitt: 2 x 10 mm2 oder 2 x 16 mm2

Fabrikat: DEHN
Typ: STAK 2X16
Art.-Nr.: 900589
oder gleichwertig.

Technical data

Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Anschlussquerschnitt (min.)	2x 10 mm²
Anschlussquerschnitt (max.)	2x 16 mm²
Anschlussart	vorne (Doppelklemme)
