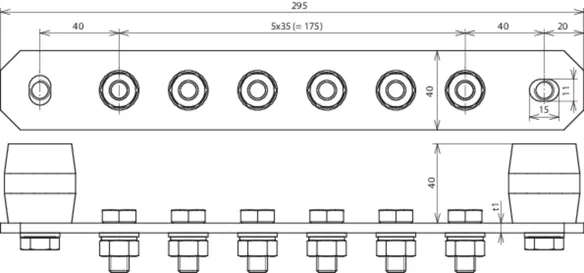

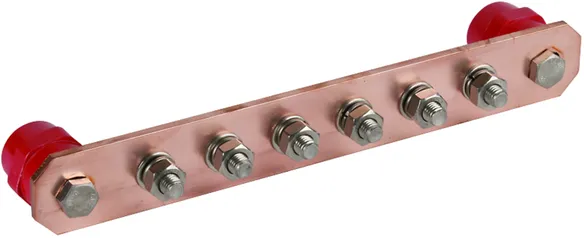

Part No. 472207 PAS I 6AP M10 CU

GTIN 4013364090927, Customs tariff No. (EU): 85359000, Gross weight: 964.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Potentialausgleichsschiene Industrie 6 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 6
Werkstoff: Cu
Abmessung: 295 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 6AP M10 CU
Art.-Nr.: 472207
oder gleichwertig.

Certificates

Technical data

Werkstoff	Cu
Abmessung (l x b x t1)	295 x 40 x 5 mm
Querschnitt	200 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	39 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Normenbezug	DIN EN 62561-1

Anzahl Anschlüsse	6
Werkstoff	Cu
Abmessung (l x b x t1)	295 x 40 x 5 mm
Querschnitt	200 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	39 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Farbe Isolator	rot ●
Normenbezug	DIN EN 62561-1

Product 472207 was added to Notepad.

Go to Notepad

Product 472207 was added to the cart.

Go to Web-Shop

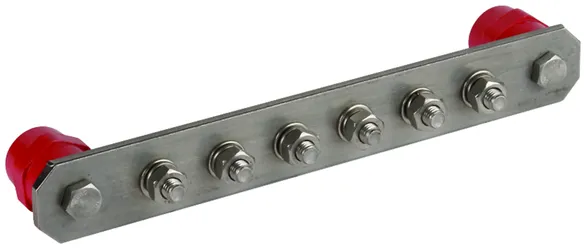

Part No. 472209 PAS I 6AP M10 V2A

GTIN 4013364090934, Customs tariff No. (EU): 85359000, Gross weight: 1.01 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Potentialausgleichsschiene Industrie 6 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 6
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 295 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 6AP M10 V2A
Art.-Nr.: 472209
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Abmessung (l x b x t1)	295 x 40 x 6 mm
Querschnitt	240 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,9 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Normenbezug	DIN EN 62561-1

Anzahl Anschlüsse	6
Werkstoff	NIRO
Werkstoff-Nr.	1.4301 / 1.4303
Abmessung (l x b x t1)	295 x 40 x 6 mm
Querschnitt	240 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,9 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Farbe Isolator	rot ●
Normenbezug	DIN EN 62561-1

Product 472209 was added to Notepad.

Go to Notepad

Product 472209 was added to the cart.

Go to Web-Shop

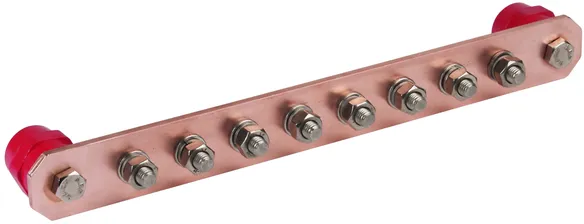

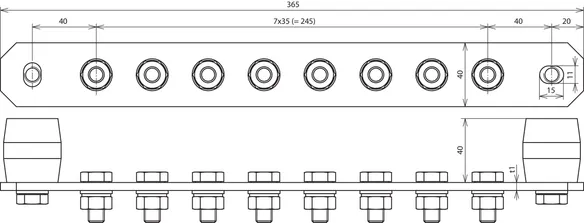

Part No. 472227 PAS I 8AP M10 CU

GTIN 4013364096424, Customs tariff No. (EU): 85359000, Gross weight: 1.14 kg, PU: 1.00 Stk.

Predecessor

Images

Open PDF

Additional information

CAD files

Potentialausgleichsschiene Industrie 8 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 8
Werkstoff: Cu
Abmessung: 365 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 8AP M10 CU
Art.-Nr.: 472227
oder gleichwertig.

Certificates

Technical data

Werkstoff	Cu
Abmessung (l x b x t1)	365 x 40 x 5 mm
Querschnitt	200 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	39 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Normenbezug	DIN EN 62561-1

Anzahl Anschlüsse	8
Werkstoff	Cu
Abmessung (l x b x t1)	365 x 40 x 5 mm
Querschnitt	200 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	39 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Farbe Isolator	rot ●
Normenbezug	DIN EN 62561-1

Product 472227 was added to Notepad.

Go to Notepad

Product 472227 was added to the cart.

Go to Web-Shop

Part No. 472229 PAS I 8AP M10 V2A

GTIN 4013364096431, Customs tariff No. (EU): 85359000, Gross weight: 1.18 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

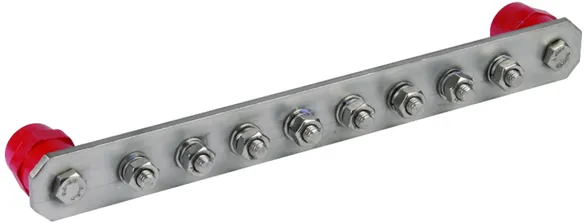

Potentialausgleichsschiene Industrie 8 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3)

Auch für den Einsatz in Ex-Bereichen geeignet (gegen Selbstlockern der Schrauben gesichert)
Anzahl Anschlüsse: 8
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 365 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 8AP M10 V2A
Art.-Nr.: 472229
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Abmessung (l x b x t1)	365 x 40 x 6 mm
Querschnitt	240 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,9 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Normenbezug	DIN EN 62561-1

Anzahl Anschlüsse	8
Werkstoff	NIRO
Werkstoff-Nr.	1.4301 / 1.4303
Abmessung (l x b x t1)	365 x 40 x 6 mm
Querschnitt	240 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,9 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Farbe Isolator	rot ●
Normenbezug	DIN EN 62561-1

Product 472229 was added to Notepad.

Go to Notepad

Product 472229 was added to the cart.

Go to Web-Shop

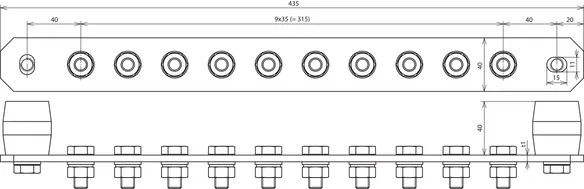

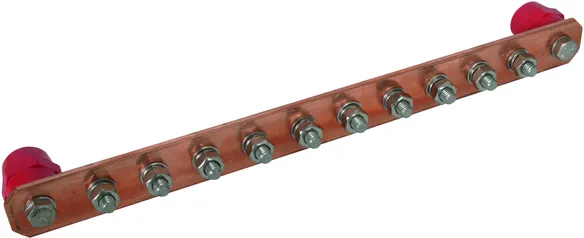

Part No. 472217 PAS I 10AP M10 CU

GTIN 4013364090941, Customs tariff No. (EU): 85359000, Gross weight: 1.35 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Potentialausgleichsschiene Industrie 10 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 10
Werkstoff: Cu
Abmessung: 435 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 10AP M10 CU
Art.-Nr.: 472217
oder gleichwertig.

Certificates

Technical data

Werkstoff	Cu
Abmessung (l x b x t1)	435 x 40 x 5 mm
Querschnitt	200 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	39 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Normenbezug	DIN EN 62561-1

Anzahl Anschlüsse	10
Werkstoff	Cu
Abmessung (l x b x t1)	435 x 40 x 5 mm
Querschnitt	200 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	39 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Farbe Isolator	rot ●
Normenbezug	DIN EN 62561-1

Product 472217 was added to Notepad.

Go to Notepad

Product 472217 was added to the cart.

Go to Web-Shop

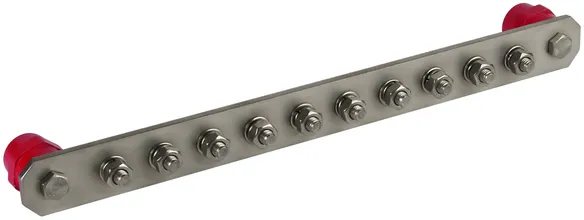

Part No. 472219 PAS I 10AP M10 V2A

GTIN 4013364090958, Customs tariff No. (EU): 85359000, Gross weight: 1.41 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Potentialausgleichsschiene Industrie 10 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 10
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 435 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 10AP M10 V2A
Art.-Nr.: 472219
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Abmessung (l x b x t1)	435 x 40 x 6 mm
Querschnitt	240 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,9 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Normenbezug	DIN EN 62561-1

Anzahl Anschlüsse	10
Werkstoff	NIRO
Werkstoff-Nr.	1.4301 / 1.4303
Abmessung (l x b x t1)	435 x 40 x 6 mm
Querschnitt	240 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,9 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Farbe Isolator	rot ●
Normenbezug	DIN EN 62561-1

Product 472219 was added to Notepad.

Go to Notepad

Product 472219 was added to the cart.

Go to Web-Shop

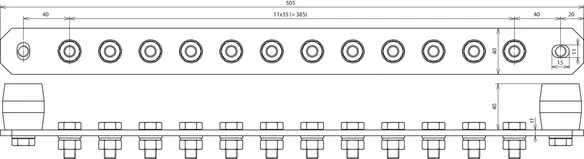

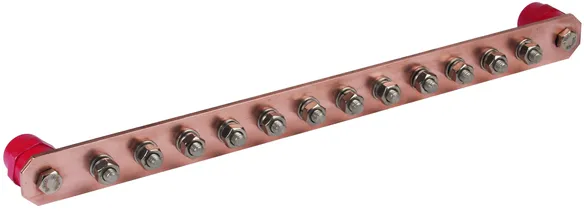

Part No. 472237 PAS I 12AP M10 CU

GTIN 4013364096448, Customs tariff No. (EU): 85359000, Gross weight: 1.53 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Potentialausgleichsschiene Industrie 12 Anschlüsse mit Isolatoren Cu
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3)

Auch für den Einsatz in Ex-Bereichen geeignet (gegen Selbstlockern der Schrauben gesichert)
Anzahl Anschlüsse: 12
Werkstoff: Cu
Abmessung: 505 x 40 x 5 mm
Querschnitt: 200 mm2
Kurzschlussstrom (AC 50 Hz / DC): 39 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 12AP M10 CU
Art.-Nr.: 472237
oder gleichwertig.

Certificates

Technical data

Werkstoff	Cu
Abmessung (l x b x t1)	505 x 40 x 5 mm
Querschnitt	200 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	39 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Normenbezug	DIN EN 62561-1

Anzahl Anschlüsse	12
Werkstoff	Cu
Abmessung (l x b x t1)	505 x 40 x 5 mm
Querschnitt	200 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	39 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Farbe Isolator	rot ●
Normenbezug	DIN EN 62561-1

Product 472237 was added to Notepad.

Go to Notepad

Product 472237 was added to the cart.

Go to Web-Shop

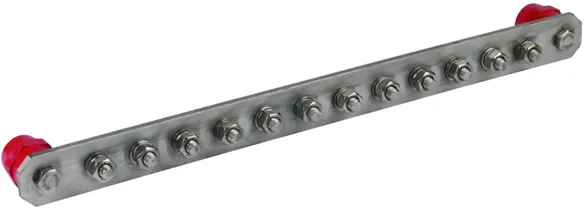

Part No. 472239 PAS I 12AP M10 V2A

GTIN 4013364096455, Customs tariff No. (EU): 85359000, Gross weight: 1.59 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Potentialausgleichsschiene Industrie 12 Anschlüsse mit Isolatoren NIRO
Potentialausgleichsschienen Industrie für den Hauptpotentialausgleich nach DIN VDE 0100 Teil
410/540 und den Blitzschutz-Potentialausgleich
nach EN 62305
Auch für den Einsatz in Ex-Bereichen geeignet (gegen
Selbstlockern der Schrauben gesichert).
Ausführung: UV-stabilisiert
Anzahl Anschlüsse: 12
Werkstoff: NIRO
Werkstoff-Nr. : 1.4301 / 1.4303
Abmessung: 505 x 40 x 6 mm
Querschnitt: 240 mm2
Kurzschlussstrom (AC 50 Hz / DC): 8,9 kA
Schraube: M10 x 25 mm
Werkstoff Schraube / Mutter: NIRO
Ausführung: mit Federring
Werkstoff Isolator: UP
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS I 12AP M10 V2A
Art.-Nr.: 472239
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO
Abmessung (l x b x t1)	505 x 40 x 6 mm
Querschnitt	240 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,9 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Normenbezug	DIN EN 62561-1

Anzahl Anschlüsse	12
Werkstoff	NIRO
Werkstoff-Nr.	1.4301 / 1.4303
Abmessung (l x b x t1)	505 x 40 x 6 mm
Querschnitt	240 mm²
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,9 kA
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Ausführung	mit Federring
Werkstoff Isolator	UP
Farbe Isolator	rot ●
Normenbezug	DIN EN 62561-1

Product 472239 was added to Notepad.

Go to Notepad

Product 472239 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Potentialausgleichsschienen für Ex-Bereiche Zone 2/22

6 Anschlüsse

Part No. 472207 PAS I 6AP M10 CU

Product 472207 was added to Notepad.

Product 472207 was added to the cart.

Part No. 472209 PAS I 6AP M10 V2A

Product 472209 was added to Notepad.

Product 472209 was added to the cart.

8 Anschlüsse

Part No. 472227 PAS I 8AP M10 CU

Product 472227 was added to Notepad.

Product 472227 was added to the cart.

Part No. 472229 PAS I 8AP M10 V2A

Product 472229 was added to Notepad.

Product 472229 was added to the cart.

10 Anschlüsse

Part No. 472217 PAS I 10AP M10 CU

Product 472217 was added to Notepad.

Product 472217 was added to the cart.

Part No. 472219 PAS I 10AP M10 V2A

Product 472219 was added to Notepad.

Product 472219 was added to the cart.

12 Anschlüsse

Part No. 472237 PAS I 12AP M10 CU

Product 472237 was added to Notepad.

Product 472237 was added to the cart.

Part No. 472239 PAS I 12AP M10 V2A

Product 472239 was added to Notepad.

Product 472239 was added to the cart.

Potentialausgleichsschienen für Ex-Bereiche Zone 2/22

6 Anschlüsse

Part No. 472207 PAS I 6AP M10 CU

You are not authorized to download 472207.stp

You are not authorized to download 472207.igs

You are not authorized to download 472207.jt

You are not authorized to download 472207.dwg

You are not authorized to download 472207m_D.dxf

Product 472207 was added to Notepad.

Product 472207 was added to the cart.

Part No. 472209 PAS I 6AP M10 V2A

You are not authorized to download 472207.stp

You are not authorized to download 472207.igs

You are not authorized to download 472207.jt

You are not authorized to download 472207.dwg

You are not authorized to download 472207m_D.dxf

Product 472209 was added to Notepad.

Product 472209 was added to the cart.

8 Anschlüsse

Part No. 472227 PAS I 8AP M10 CU

You are not authorized to download 472227.stp

You are not authorized to download 472227.igs

You are not authorized to download 472227.jt

You are not authorized to download 472227.dwg

You are not authorized to download 472227m_D.dxf

Product 472227 was added to Notepad.

Product 472227 was added to the cart.

Part No. 472229 PAS I 8AP M10 V2A

You are not authorized to download 472227.stp

You are not authorized to download 472227.igs

You are not authorized to download 472227.jt

You are not authorized to download 472227.dwg

You are not authorized to download 472227m_D.dxf

Product 472229 was added to Notepad.

Product 472229 was added to the cart.

10 Anschlüsse

Part No. 472217 PAS I 10AP M10 CU

You are not authorized to download 472219.stp

You are not authorized to download 472219.igs

You are not authorized to download 472219.jt

You are not authorized to download 472219.dwg

You are not authorized to download 472217m_D.dxf

Product 472217 was added to Notepad.

Product 472217 was added to the cart.

Part No. 472219 PAS I 10AP M10 V2A

You are not authorized to download 472219.stp

You are not authorized to download 472219.igs

You are not authorized to download 472219.jt

You are not authorized to download 472219.dwg

You are not authorized to download 472217m_D.dxf

Product 472219 was added to Notepad.

Product 472219 was added to the cart.

12 Anschlüsse

Part No. 472237 PAS I 12AP M10 CU

You are not authorized to download 472237.stp

You are not authorized to download 472237.igs

You are not authorized to download 472237.jt

You are not authorized to download 472237.dwg

You are not authorized to download 472237m_D.dxf

Product 472237 was added to Notepad.

Product 472237 was added to the cart.

Part No. 472239 PAS I 12AP M10 V2A

You are not authorized to download 472237.stp

You are not authorized to download 472237.igs

You are not authorized to download 472237.jt

You are not authorized to download 472237.dwg

You are not authorized to download 472237m_D.dxf

Product 472239 was added to Notepad.

Product 472239 was added to the cart.
