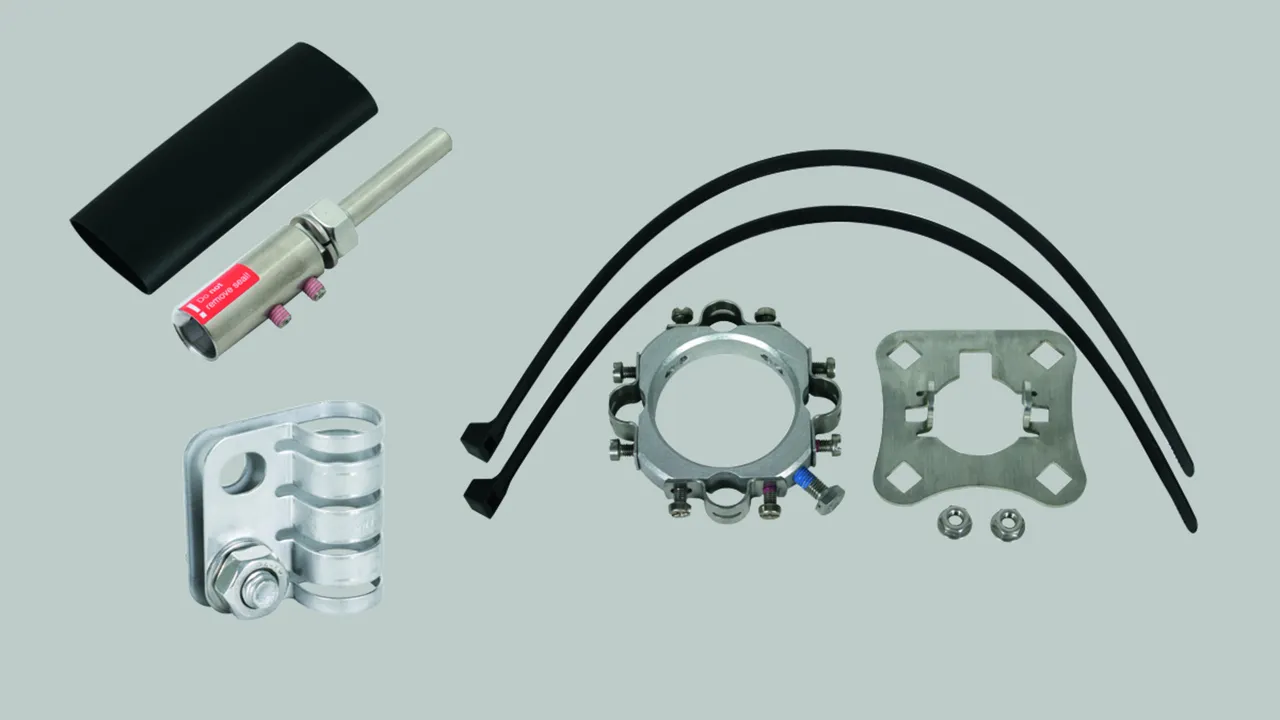

Anschlusselemente für HVI light Leitung

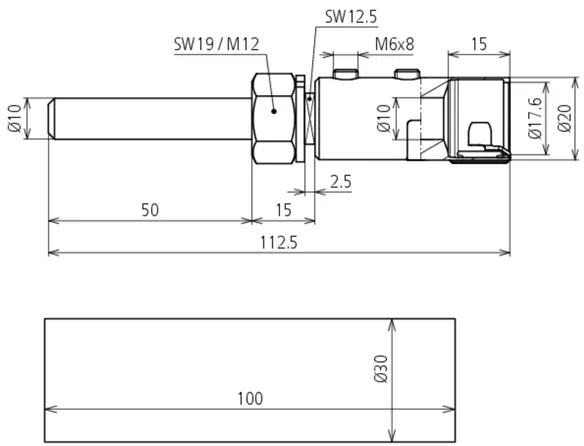

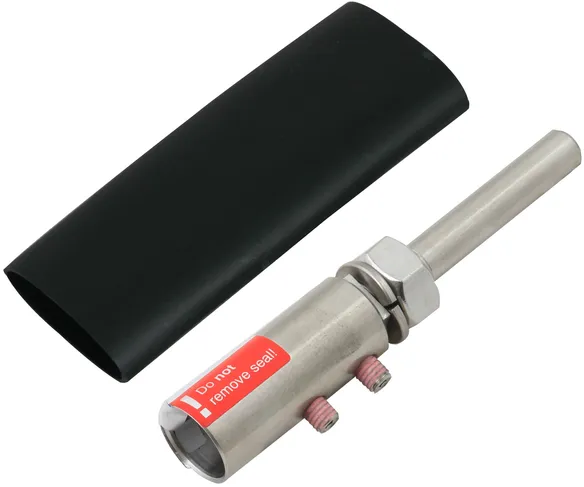

Anschlusselement für HVI light Leitung

Anschlusselement zum Anschließen der HVI light Leitung an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage. Inkl. Schrumpfschlauch.

1 Product

Part No. 819299 AE BO10 KF HVI LI V2A

GTIN 4013364118911, Customs tariff No. (EU): 85359000, Gross weight: 140.00 g, PU: 1.00 Stk.

Images

Additional information

Anschlusselement für HVI light Leitung NIRO
Anschlusselemente für HVI light Leitung zum Abschließen
der HVI light Leitung an beiden Seiten,
beim Erstellen der Anschlüsse der Leitung
z.B. an die Anschlussplatte am Fangmast
oder an andere Teile des Äußeren Blitzschutzes.
Inkl. Schrumpfschlauch
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Ausführung: mit Federring

Fabrikat: DEHN
Typ: AE BO10 KF HVI LI V2A
Art.-Nr.: 819299
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Ausführung mit Federring
Schraube Gewindestift M6 x 8 mm

Product 819299 was added to Notepad.

Go to Notepad

Product 819299 was added to the cart.

Go to Web-Shop

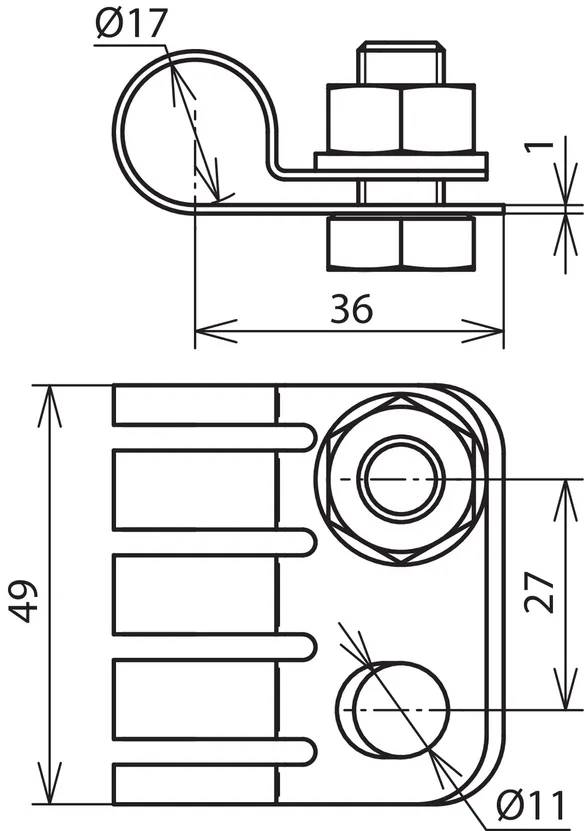

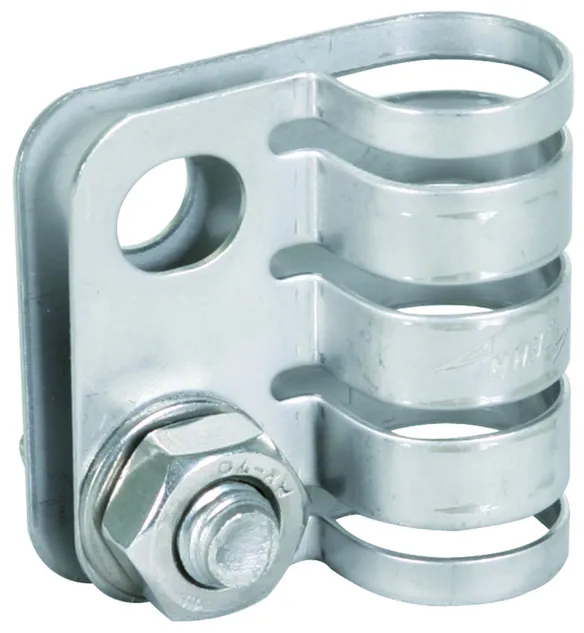

PA-Anschlusselement für HVI light Leitung

Zum Absteuern des elektrischen Feldes im Bereich des Endverschlusses der HVI light Leitung.
Speziell geschlitzte Auflagefläche zur elektrischen Kontaktierung des halbleitenden Mantels.

1 Product

Part No. 410219 PAE 17 20 AB11 V2A

GTIN 4013364118829, Customs tariff No. (EU): 85359000, Gross weight: 74.00 g, PU: 1.00 Stk.

Images

Additional information

PA-Anschlusselement für HVI light Leitung NIRO
PA-Anschlusselement für HVI light Leitung zum Absteuern
des elektrischen Feldes der HVI light Leitung
im Bereich des Endverschlusses.
Speziell geschlitze Auflagefläche zur elektrischen
Kontaktierung des halbleitenden Mantels.
Werkstoff: NIRO
Klemmbereich Ø: 17 mm
Anschlussbohrung Ø: 11 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: PAE 17 20 AB11 V2A
Art.-Nr.: 410219
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Klemmbereich Ø 17 mm
Anschlussbohrung Ø 11 mm
Schraube di M10 x 20 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410219 was added to Notepad.

Go to Notepad

Product 410219 was added to the cart.

Go to Web-Shop

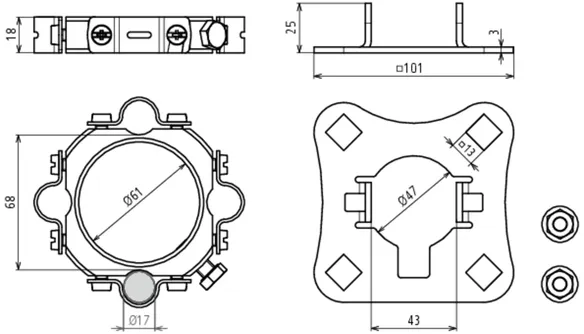

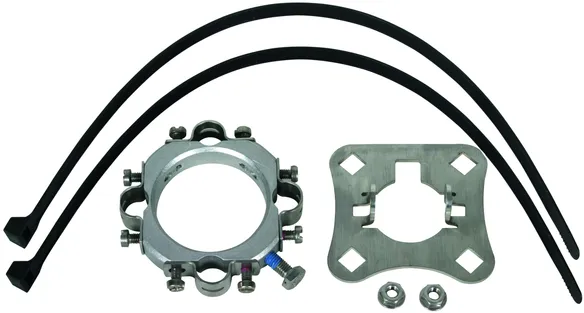

Befestigungsset für HVI light Leitung

Befestigungsset zur Montage der HVI light Leitung am Stützrohr Ø50 mm (z. B. HVI long Stützrohr), bestehend aus Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern) und Befestigungsring mit vier geschlitzten Leitungshaltern (Ø17 mm) für den Anpassungsbereich (inkl. zwei Kabelbindern).

1 Product

Part No. 819289 BFS SR D50 4AE HVI LI AL V2A

GTIN 4013364236486, Customs tariff No. (EU): 85389099, Gross weight: 530.00 g, PU: 1.00 Stk.

Images

Additional information

Befestigungsset
Befestigungsset zur Montage der HVI light Leitung
am Stützrohr D 50 mm, bestehend aus Anschlussplatte
(4-fach, inkl. zwei Sperrzahnmuttern) und Befestigungsring
mit vier geschlitzten Leitungshaltern für
den Endverschluss (inkl. zwei Kabelbinder).
Werkstoff: NIRO / Al
Aufnahme Anschlussplatte: Vierkantloch 13 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: BFS SR D50 4AE HVI LI AL V2A
Art.-Nr.: 819289
oder gleichwertig.



Technical data

Werkstoff NIRO / Al
Aufnahme Anschlussplatte Vierkantloch 13 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819289 was added to Notepad.

Go to Notepad

Product 819289 was added to the cart.

Go to Web-Shop

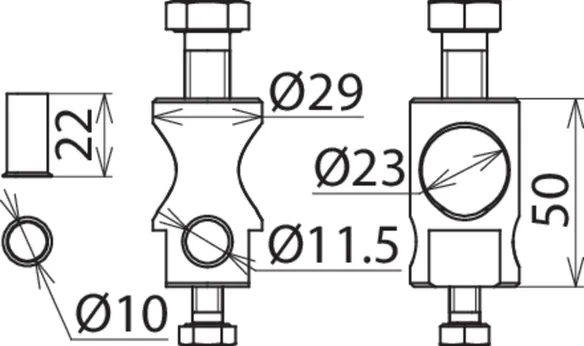

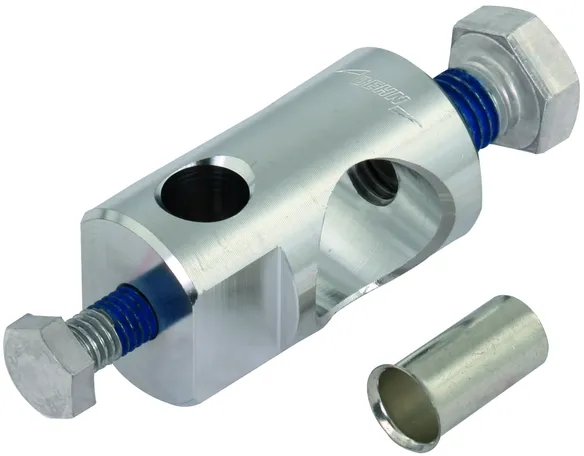

Befestigungsbolzen

Befestigungsbolzen zur Montage einer Seilüberspannung an Fangstange (Ø22 / Ø16 mm) oder Anschlussplatte (z. B. Art-Nr. 819 289 oder 819 288).

1 Product

Part No. 105229 BB 1XB11GSM8 1XB23GSM12 AL

GTIN 4013364280625, Customs tariff No. (EU): 85389099, Gross weight: 98.80 g, PU: 10.00 Stk.

Images

Additional information

Befestigungsbolzen
Befestigungsbolzen zur Montage einer Überspannung
mit Aluminiumseil 50 mm² Art.-Nr. 840 050 an
Fangstange (Ø22 / Ø16 mm) oder Anschlussplatte
(z. B. Art.-Nr. 819 289 oder 819 288).
Werkstoff: Al
Anschluss: 1x B 11 mm, 1x B 23 mm
Aderendhülse: 50 mm²
Werkstoff Aderendhülse: Cu/gal Sn

Fabrikat: DEHN
Typ: BB 1XB11GSM8 1XB23GSM12 AL
Art.-Nr.: 105229
oder gleichwertig.

Certificates



Technical data

Werkstoff Al
Anschluss 1x B 11 mm, 1x B 23 mm
Schraube di M8 x 10 di M12 x 20 mm
Aderendhülse 50 mm²
Werkstoff Aderendhülse Cu /gal Sn
