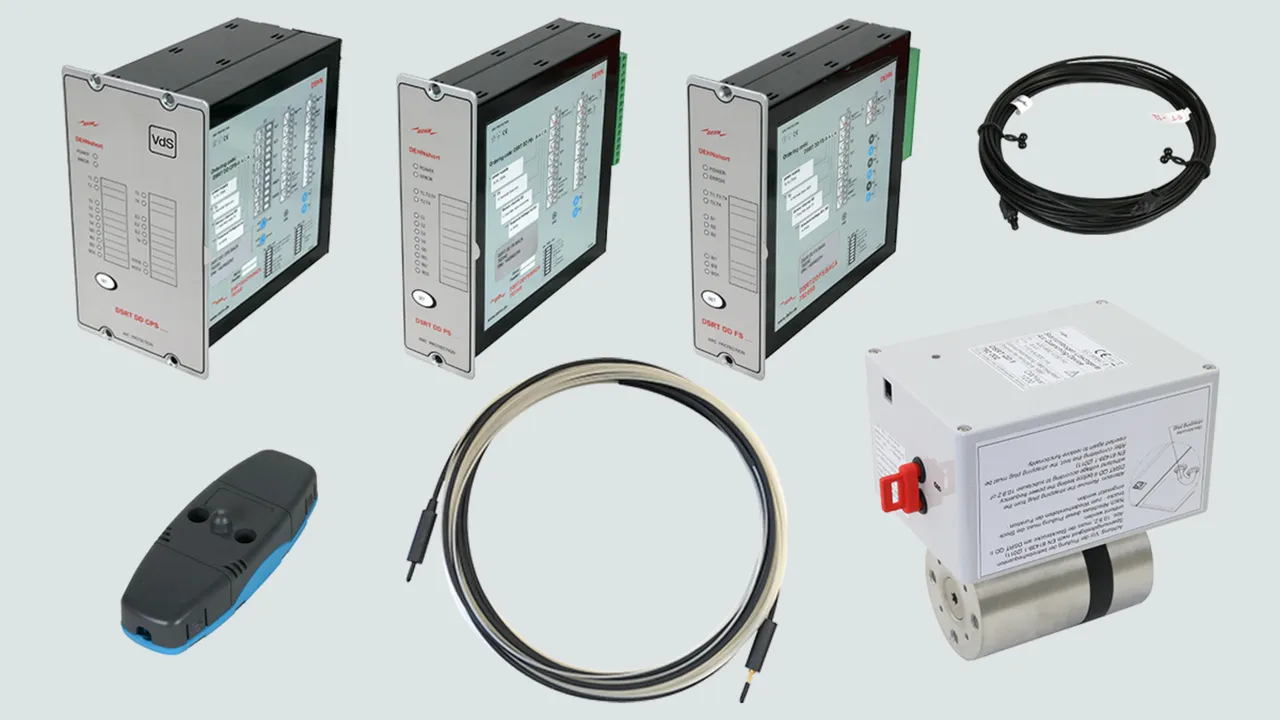

Aktives Störlichtbogenschutzsystem DEHNshort

  • Personen-, Anlagen- und Anlagenfunktionsschutz gemäß DIN EN 61439-2, Bbl. 1 (IEC/TR 61641 ed. 3, 2014)
  • Einsatz in Niederspannungs-Schaltgerätekombinationen gemäß DIN EN 61439-2 nach Integrationsprüfungen gemäß DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
  • Höchste Anlagenverfügbarkeit
  • Modularer Systemaufbau
  • Systemstatus wird in der Front der Anlage signalisiert

Details

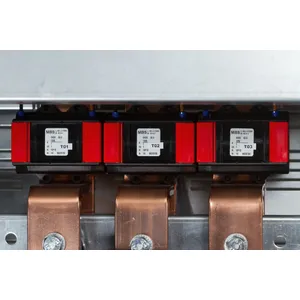

Eingebaute Schutzstromwandler
lorem ipsum

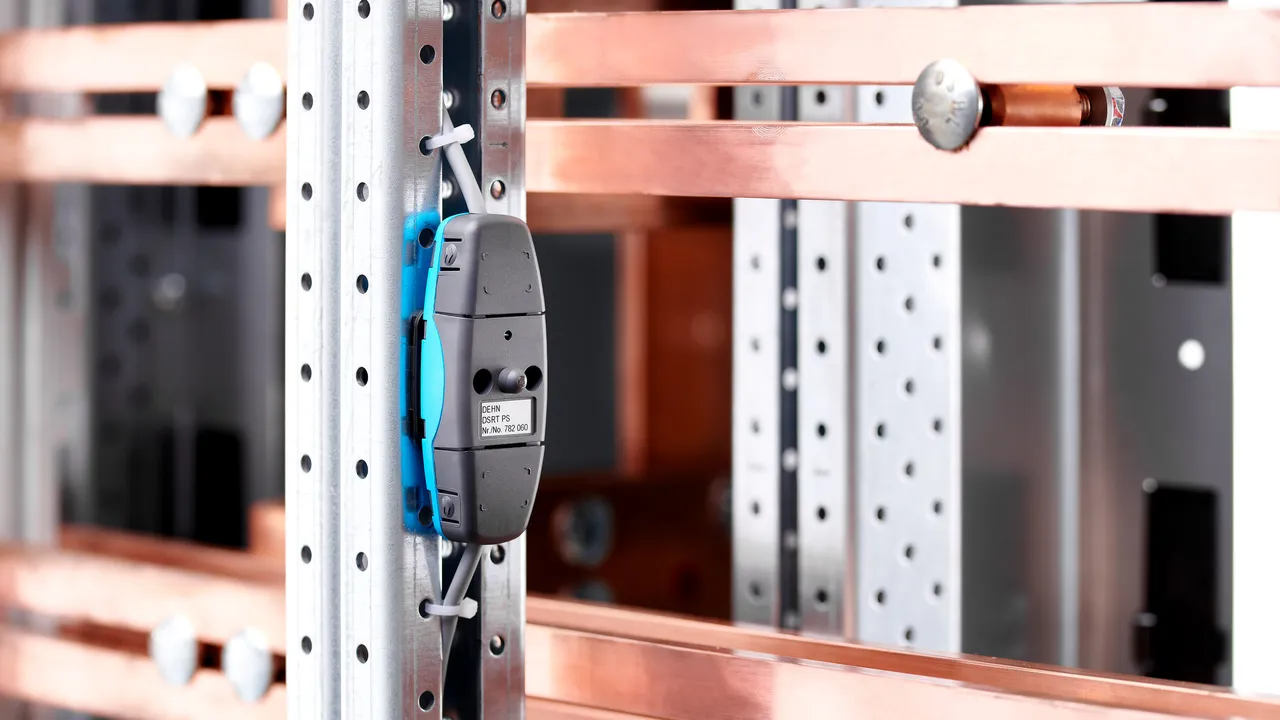

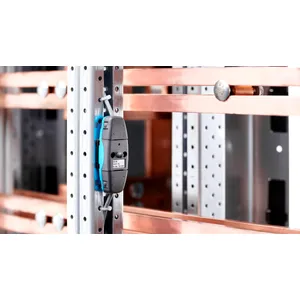

Eingebaute Lichtsensoren
lorem ipsum

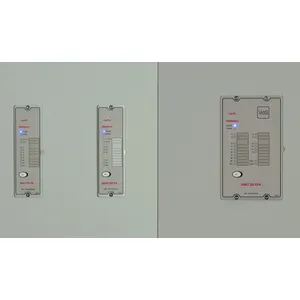

Erfassungsgeräte in der Tür
lorem ipsum

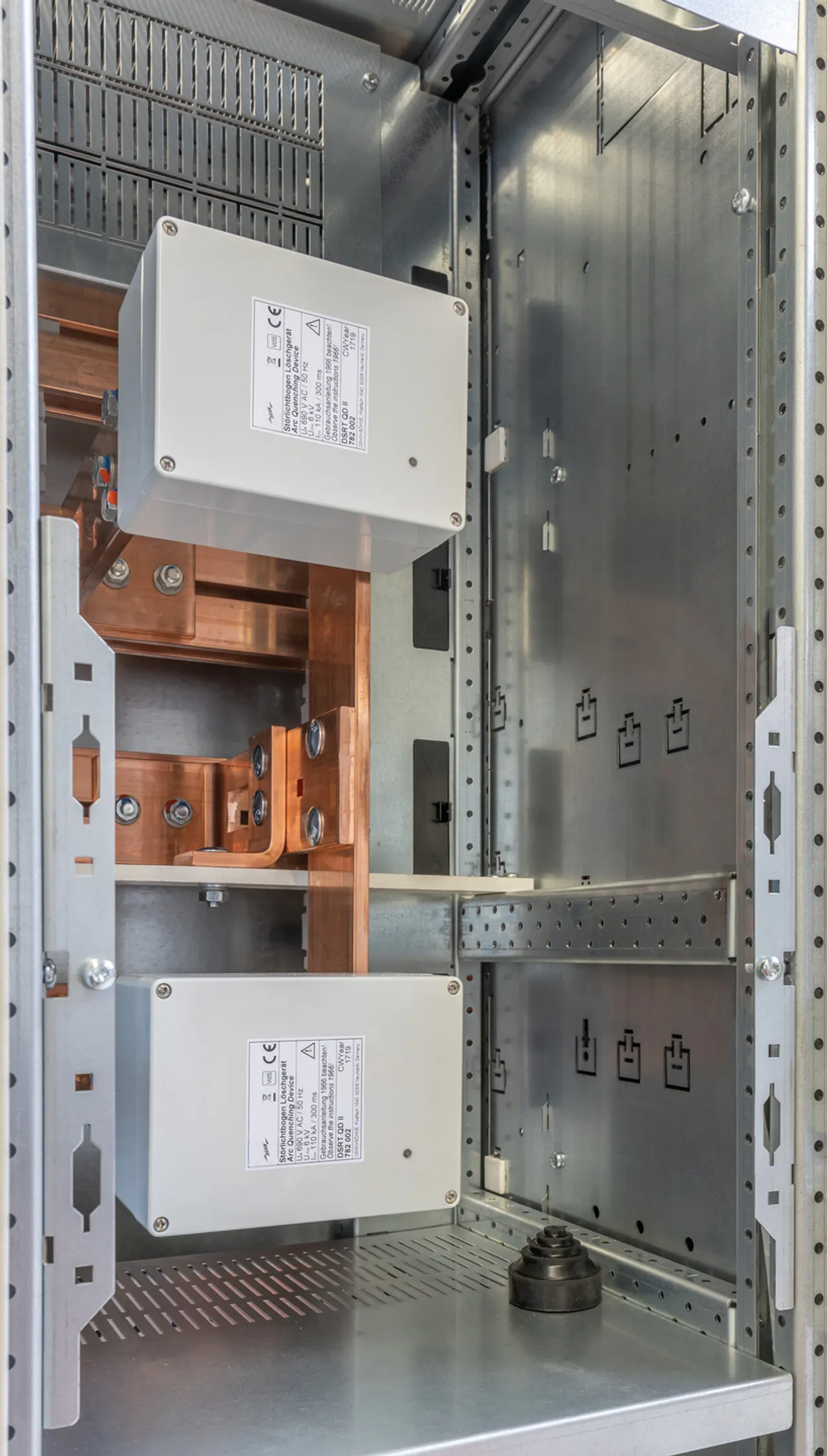

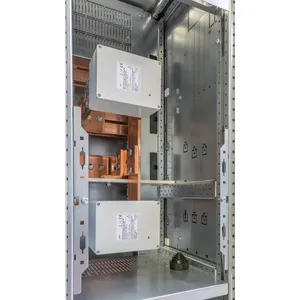

Löschgeräte im eingebauten Zustand
lorem ipsum

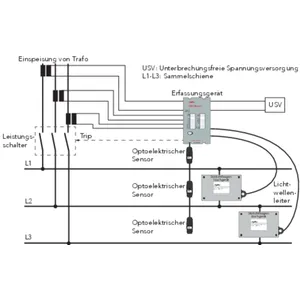

Prinzipschaltbild
lorem ipsum

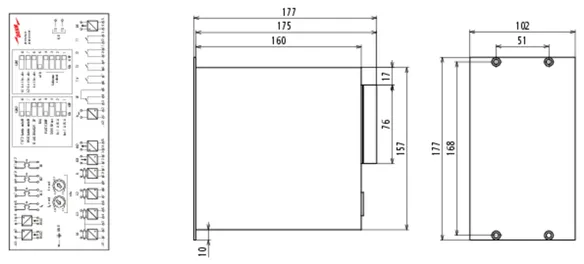

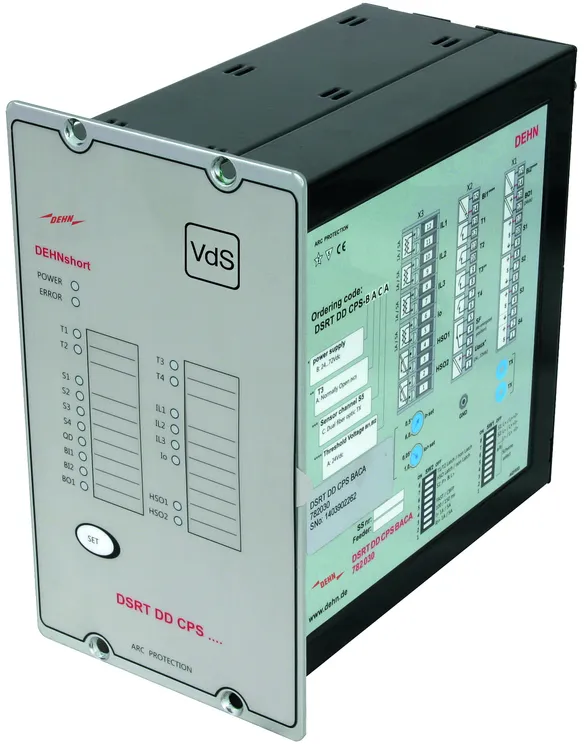

Erfassungsgerät (Strom + Licht)

Erfassungsgerät DSRT DD CPS .... für Strom- und Lichterfassung (Punktsensoren DSRT PS) inkl. Ausgang zum Anschluss zweier Löschgeräte DSRT QD II.

2 Products

Part No. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Customs tariff No. (EU): 85364900, Gross weight: 1.48 kg, PU: 1.00 Stk.

Images

Additional information

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein Störlichtbogenschutzsystem
zum Anschluss von punktförmigen Lichtsensoren und
einem Stromwandlersatz. Einbau in die Schaltschranktüre.
Automatische Selbstüberwachungsroutine des gesamten Systems,
sowie Statusanzeige mittels LED Anzeige.
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensoren)
Relaisausgänge: 4 potenzialfrei
5A, 250 V AC/DC
Stromeingangssignal: 1 / 5 A
Anzahl Stromwandleranschlüsse: 3 für Außenleiter
1 für Summenstrom


Fabrikat: DEHN
Typ: DSRT DD CPS BACA
Art.-Nr.: 782030
oder gleichwertig.

Certificates



Technical data

Min. / max. Spannung (UN ) 18-72 V DC
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 102 mm
Einbaumaß (h x b x t) 157 x 82 x 164 mm
Sensoreingänge S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Stromeingänge 1 A / 5 A (IL1, IL2, IL3, Io)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Hochgeschwindigkeitsausgänge bis 250 V AC/DC 2 A (HS01, HS02)
Löschgeräteausgänge LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Auslösezeit HSO < 2 ms
Auslösezeit TX < 2 ms
Zulassungen VdS

Product 782030 was added to Notepad.

Go to Notepad

Product 782030 was added to the cart.

Go to Web-Shop

Part No. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Customs tariff No. (EU): 85364900, Gross weight: 1.48 kg, PU: 1.00 Stk.

Images

Additional information

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein Störlichtbogenschutzsystem
zum Anschluss von punktförmigen Lichtsensoren und
einem Stromwandlersatz. Einbau in die Schaltschranktüre.
Automatische Selbstüberwachungsroutine des gesamten Systems,
sowie Statusanzeige mittels LED Anzeige.
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensoren)
Relaisausgänge: 4 potenzialfrei
5A, 250 V AC/DC
Stromeingangssignal: 1 / 5 A
Anzahl Stromwandleranschlüsse: 3 für Außenleiter
1 für Summenstrom



Frequenz: 50 / 60 Hz

Fabrikat: DEHN
Typ: DSRT DD CPS AACA
Art.-Nr.: 782031
oder gleichwertig.

Certificates



Technical data

Min. / max. Spannung (UN ) 92-265 V AC / DC
Frequenz 50 / 60 Hz
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 102 mm
Einbaumaß (h x b x t) 157 x 82 x 164 mm
Sensoreingänge S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Stromeingänge 1 A / 5 A (IL1, IL2, IL3, Io)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Hochgeschwindigkeitsausgänge bis 250 V AC/DC 2 A (HS01, HS02)
Löschgeräteausgänge LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Auslösezeit HSO < 2 ms
Auslösezeit TX < 2 ms
Zulassungen VdS

Product 782031 was added to Notepad.

Go to Notepad

Product 782031 was added to the cart.

Go to Web-Shop

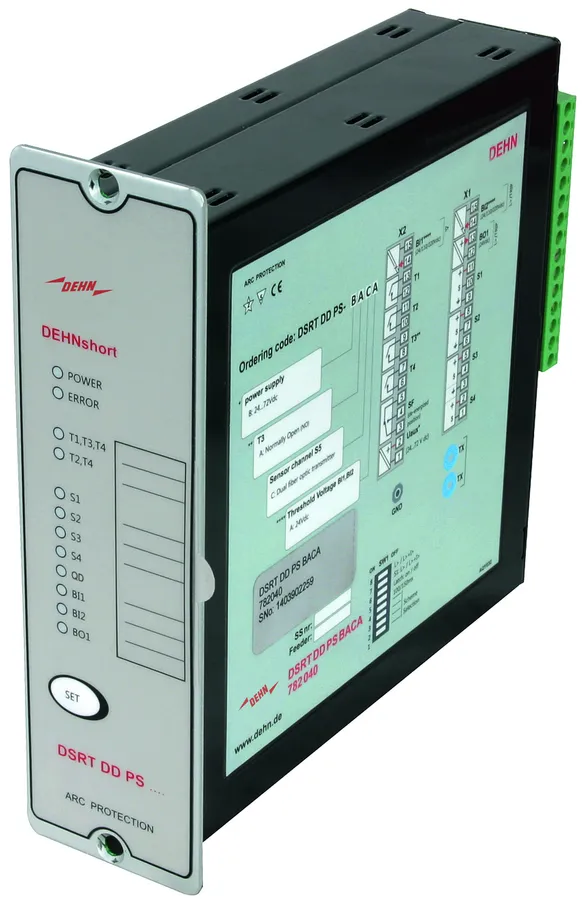

Erfassungsgerät (Punktsensor)

Erfassungsgerät DSRT DD PS .... für Lichterfassung (Punktsensoren DSRT PS) inkl. Ausgang zum Anschluss zweier Löschgeräte DSRT QD II.

2 Products

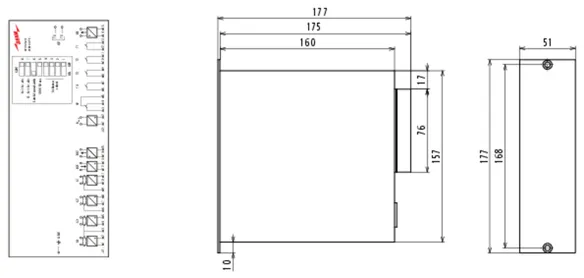

Part No. 782040 DSRT DD PS BACA

GTIN 4013364245822, Customs tariff No. (EU): 85364900, Gross weight: 953.00 g, PU: 1.00 Stk.

Images

Additional information

Elektr. Erfassungsger. für Lichterfassung mit Punktsensoren
Elektronisches Erfassungsgerät für Störlichtbogenschutzsystem
zum Anschluss von 12 punktförmigen Lichtsensoren.
Einbau in die Schaltschranktür.
Automatische Selbstüberwachungsroutine,
sowie Statusanzeige mittels LED Anzeige.
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensoren)
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD PS BACA
Art.-Nr.: 782040
oder gleichwertig.

Certificates



Technical data

Min. / max. Spannung (UN ) 18-72 V DC
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 52 mm
Einbaumaß (h x b x t) 157 x 45 x 164 mm
Sensoreingänge S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Löschgeräteausgänge LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Auslösezeit TX < 2 ms
Zulassungen VdS

Product 782040 was added to Notepad.

Go to Notepad

Product 782040 was added to the cart.

Go to Web-Shop

Part No. 782041 DSRT DD PS AACA

GTIN 4013364245839, Customs tariff No. (EU): 85364900, Gross weight: 953.00 g, PU: 1.00 Stk.

Images

Additional information

Elektronisches Erf.gerät für Lichterf. mit Punktsensoren
Elektronisches Erfassungsgerät für Störlichtbogenschutzsystem
zum Anschluss von 12 punktförmigen Lichtsensoren.
Einbau in die Schaltschranktür.
Automatische Selbstüberwachungsroutine,
sowie Statusanzeige mittels LED Anzeige.
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensoren)
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC
Frequenz: 50 / 60 Hz

Fabrikat: DEHN
Typ: DSRT DD PS AACA
Art.-Nr.: 782041
oder gleichwertig.

Certificates



Technical data

Min. / max. Spannung (UN ) 92-265 V AC / DC
Frequenz 50 / 60 Hz
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 52 mm
Einbaumaß (h x b x t) 157 x 45 x 164 mm
Sensoreingänge S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Löschgeräteausgänge LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Auslösezeit TX < 2 ms
Zulassungen VdS

Product 782041 was added to Notepad.

Go to Notepad

Product 782041 was added to the cart.

Go to Web-Shop

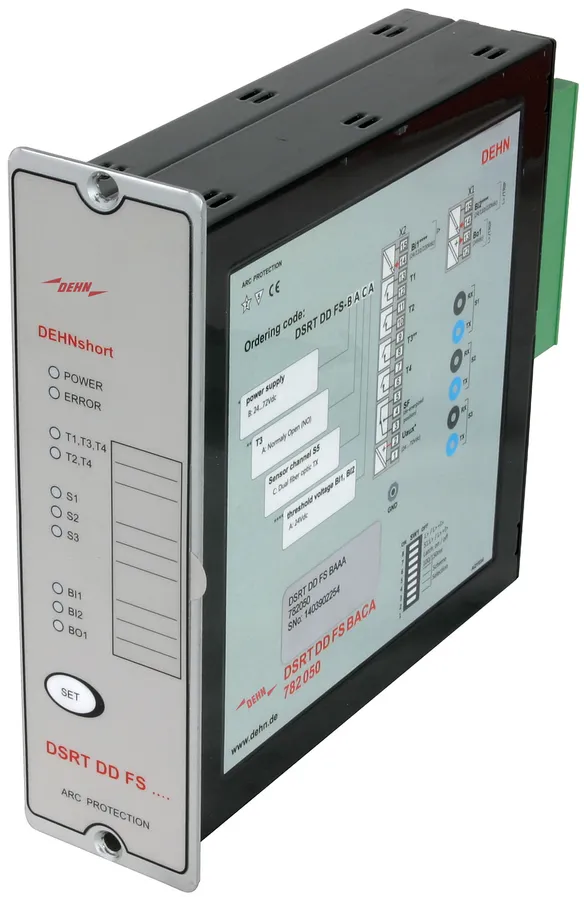

Erfassungsgerät (Faseroptischer Sensor)

Erfassungsgerät DSRT DD FS .... für Lichterfassung (Faseroptischer Sensor DSRT FS).

2 Products

Part No. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Customs tariff No. (EU): 85364900, Gross weight: 1020.00 g, PU: 1.00 Stk.

Images

Additional information

Elektr. Erfassungssys. f. Lichterfassung m. fasero. Sensoren
Elektronisches Erfassungsgerät für Störlichtbogenschutzsystem
zum Anschluss von 3 faseroptischen Sensoren.
Einbau in die Schaltschranktür.
Automatische Selbstüberwachungsroutine,
sowie Statusanzeige mittels LED Anzeige.
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Optische Eingänge: 3
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD FS BAAA
Art.-Nr.: 782050
oder gleichwertig.

Certificates



Technical data

Min. / max. Spannung (UN ) 18-72 V DC
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20

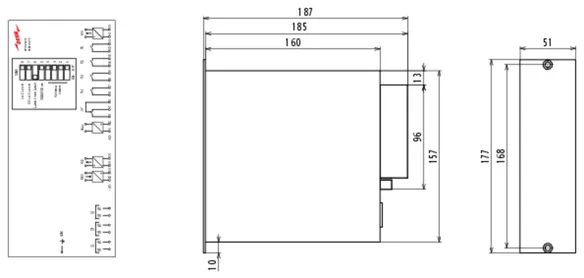

Abmessung Frontplatte (h x b ) 177 x 52 mm
Einbaumaß (h x b x t) 157 x 45 x 164 mm
Sensoreingänge S1, S2, S3 (pro Kanal Anschluss eines faseroptischen Sensors (DSRT FS) möglich)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Zulassungen VdS

Product 782050 was added to Notepad.

Go to Notepad

Product 782050 was added to the cart.

Go to Web-Shop

Part No. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Customs tariff No. (EU): 85364900, Gross weight: 1020.00 g, PU: 1.00 Stk.

Images

Additional information

Elektronisches Erf.system f. Lichterf. m. fasero. Sensoren
Elektronisches Erfassungsgerät für Störlichtbogenschutzsystem
zum Anschluss von 3 faseroptischen Sensoren.
Einbau in die Schaltschranktür.
Automatische Selbstüberwachungsroutine,
sowie Statusanzeige mittels LED Anzeige.
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Optische Eingänge: 3
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC
Frequenz: 50 / 60 Hz

Fabrikat: DEHN
Typ: DSRT DD FS AAAA
Art.-Nr.: 782051
oder gleichwertig.

Certificates



Technical data

Min. / max. Spannung (UN ) 92-265 V AC / DC
Frequenz 50 / 60 Hz
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 52 mm
Einbaumaß (h x b x t) 157 x 45 x 164 mm
Sensoreingänge S1, S2, S3 (pro Kanal Anschluss eines faseroptischen Sensors (DSRT FS) möglich)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Zulassungen VdS

Product 782051 was added to Notepad.

Go to Notepad

Product 782051 was added to the cart.

Go to Web-Shop

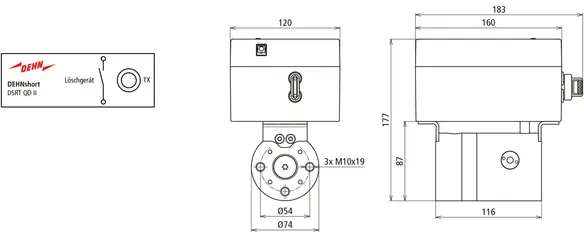

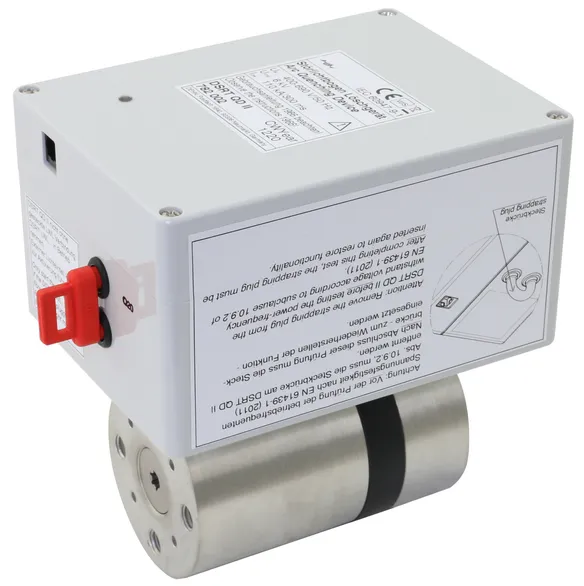

Löschgerät QD II

Löschgerät für den Anschluss an die Erfassungsgeräte DSRT DD CPS und DSRT DD PS.

1 Product

Part No. 782002 DSRT QD II

GTIN 4013364312562, Customs tariff No. (EU): 85363090, Gross weight: 5.23 kg, PU: 1.00 Stk.

Images

Additional information

Löschgerät
Löschgerät zum Löschen des Störlichtbogens mit
2-phasigem Anschluss an das Hauptsammelschienensystem.
Bemessungsstoßstromfestigkeit Ipk: 220 kA
Bemessungskurzzeitstromfestigkeit Icw: 110 kA / 300 ms
Bemessungsbetriebsspannung: 690 V / AC,
Frequenz: 50 / 60 Hz


Fabrikat: DEHN
Typ: DSRT QD II
Art.-Nr.: 782002
oder gleichwertig.

Certificates



Technical data

Norm IEC 60947-9-1:2019
Bemessungsbetriebsspannung (Ue ) 400 – 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw ) 110 kA, 300 ms
Bemessungsstoßstromfestigkeit (Ipk ) 242 kA
Abmessung (h x b x t) 177 x 120 x 180 mm
Netzformen TN, TT, IT
Schutzart IP 00
Zulassungen VdS

Product 782002 was added to Notepad.

Go to Notepad

Product 782002 was added to the cart.

Go to Web-Shop

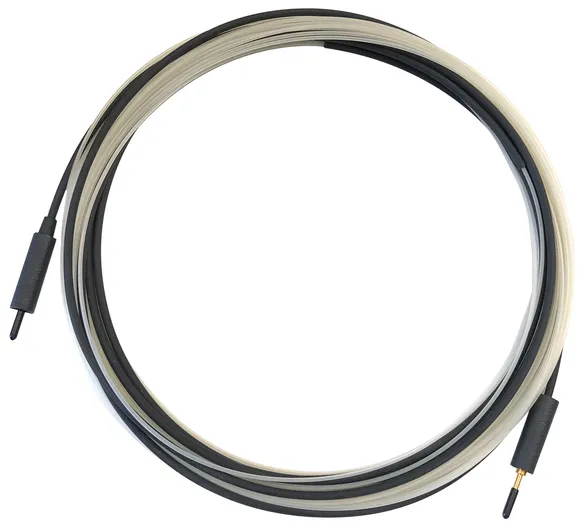

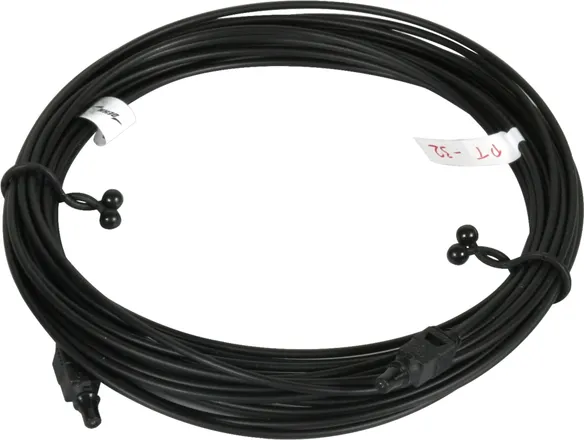

LWL

Konfektionierte Lichtwellenleiter zur Verbindung zwischen Erfassungsgeräten DSRT DD CPS, DSRT DD PS und Löschgeräteeinheiten DSRT QD II.
1 Satz = 2 Stück.

4 Products

Part No. 782020 DSRT LWL 0.75

GTIN 4013364236509, Customs tariff No. (EU): 85447000, Gross weight: 10.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Konfektionierte Lichtwellenleiter 0,75m
Konfektionierte Lichtwellenleiter zur Verbindung
zwischen Erfassungsgeräten DSRT DD CPS, DSRT DD PS
und Löschgerät DSRT QD II oder zwischen
Lichtwellenleiterumsetzer DSRT LWL U
und Löschgerät DSRT QD II
Länge: 0,75m

Fabrikat: DEHN
Typ: DSRT LWL 0.75
Art.-Nr.: 782020
oder gleichwertig.

Certificates



Technical data

Länge 0,75 m
Durchmesser 2,2 mm
Zulassungen VdS

Product 782020 was added to Notepad.

Go to Notepad

Product 782020 was added to the cart.

Go to Web-Shop

Part No. 782022 DSRT LWL 2.00

GTIN 4013364236516, Customs tariff No. (EU): 85447000, Gross weight: 20.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Konfektionierte Lichtwellenleiter 2,00m
Konfektionierte Lichtwellenleiter zur Verbindung
zwischen Erfassungsgeräten DSRT DD CPS, DSRT DD PS
und Löschgerät DSRT QD II oder zwischen
Lichtwellenleiterumsetzer DSRT LWL U
und Löschgerät DSRT QD II
Länge: 2,00m

Fabrikat: DEHN
Typ: DSRT LWL 2.00
Art.-Nr.: 782022
oder gleichwertig.

Certificates



Technical data

Länge 2 m
Durchmesser 2,2 mm
Zulassungen VdS

Product 782022 was added to Notepad.

Go to Notepad

Product 782022 was added to the cart.

Go to Web-Shop

Part No. 782024 DSRT LWL 4.00

GTIN 4013364237193, Customs tariff No. (EU): 85447000, Gross weight: 36.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Konfektionierte Lichtwellenleiter 4,00m
Konfektionierte Lichtwellenleiter zur Verbindung
zwischen Erfassungsgeräten DSRT DD CPS, DSRT DD PS
und Löschgerät DSRT QD II oder zwischen
Lichtwellenleiterumsetzer DSRT LWL U
und Löschgerät DSRT QD II
Länge: 4,00m

Fabrikat: DEHN
Typ: DSRT LWL 4.00
Art.-Nr.: 782024
oder gleichwertig.

Certificates



Technical data

Länge 4 m
Durchmesser 2,2 mm
Zulassungen VdS

Product 782024 was added to Notepad.

Go to Notepad

Product 782024 was added to the cart.

Go to Web-Shop

Part No. 782028 DSRT LWL 8.00

GTIN 4013364237223, Customs tariff No. (EU): 85447000, Gross weight: 66.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Konfektionierte Lichtwellenleiter 8,00m
Konfektionierte Lichtwellenleiter zur Verbindung
zwischen Erfassungsgeräten DSRT DD CPS, DSRT DD PS
und Löschgerät DSRT QD II oder zwischen
Lichtwellenleiterumsetzer DSRT LWL U
und Löschgerät DSRT QD II
Länge: 8,00m

Fabrikat: DEHN
Typ: DSRT LWL 8.00
Art.-Nr.: 782028
oder gleichwertig.

Certificates



Technical data

Länge 8 m
Durchmesser 2,2 mm
Zulassungen VdS

Product 782028 was added to Notepad.

Go to Notepad

Product 782028 was added to the cart.

Go to Web-Shop

Punktsensor

Punktsensor DSRT PS zur Erfassung von Lichtbögen. Serieller Anschluss von max. 3 Sensoren an jedem Sensoreingang der Geräte DSRT DD CPS und DSRT DD PS möglich.

1 Product

Part No. 782060 DSRT PS

GTIN 4013364245860, Customs tariff No. (EU): 85364900, Gross weight: 32.00 g, PU: 1.00 Stk.

Images

Additional information

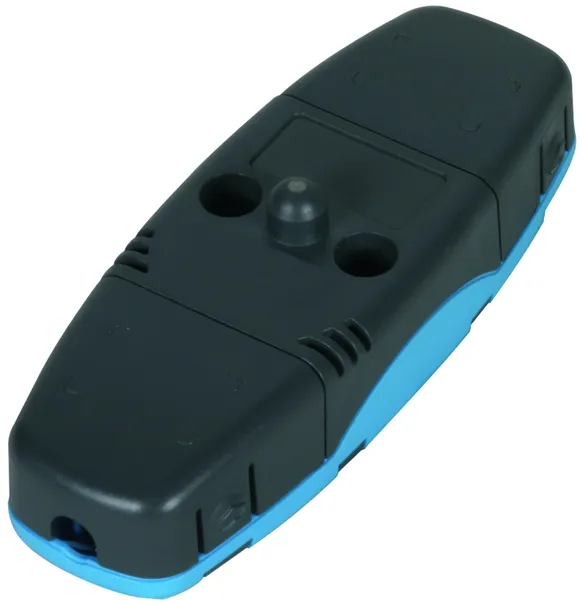

Punktsensor
Punktförmiger Lichtsensor zur Erfassung der Lichtemission des Störlichtbogens.


Fabrikat: DEHN
Typ: DSRT PS
Art.-Nr.: 782060
oder gleichwertig.

Certificates



Technical data

Abmessung (l x b x h) 90 x 32,8 x 19,5 mm
Befestigungslöcher 2x 3,2 mm
Untere Ansprechschwelle (Iparc ) 5 kA

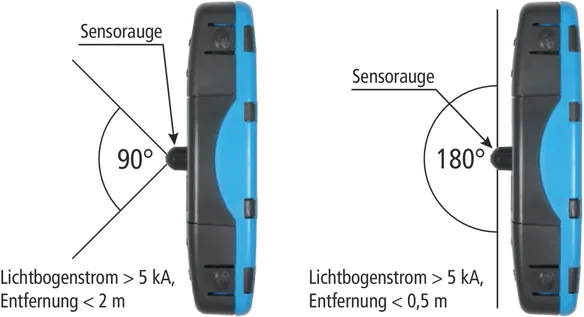

Detektionsradius 90° (180°)
Max. Abstand zum Störlichtbogen 2 m (0,5 m)
Sensorverdrahtung 2 Adern und Abschirmung
Sensorkabelspezifikation Twisted pair max. 0,5 mm², geschirmt
Max. Sensorkabellänge je Sensorkanal 100 m
Schutzart IP 60
Betriebstemperatur (TU ) –20 °C ... +85 °C
Zulassungen VdS

Product 782060 was added to Notepad.

Go to Notepad

Product 782060 was added to the cart.

Go to Web-Shop

Faseroptischer Sensor

Faseroptischer Sensor DSRT FS zur Erfassung von Lichtbögen. Anschluss von einem Sensor an jedem Sensoreingang des Gerätes DSRT DD FS möglich.

5 Products

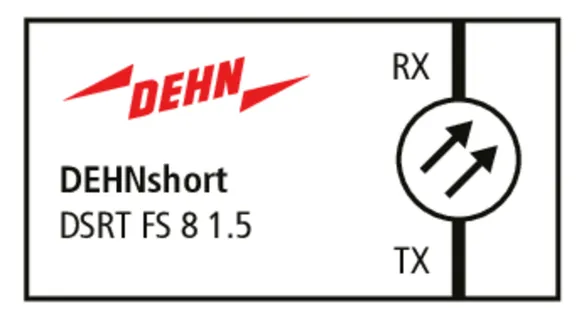

Part No. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Customs tariff No. (EU): 90019000, Gross weight: 142.59 g, PU: 1.00 Stk.

Images

Additional information

Faseroptischer Sensor 8m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission des Störlichtbogens.
Gesamtlänge: 8m


Fabrikat: DEHN
Typ: DSRT FS 8 1.5
Art.-Nr.: 782077
oder gleichwertig.

Certificates



Technical data

Sensorlänge 8 m
Aktive Sensorlänge 5 m
Durchmesser 1,2 mm
Biegeradius 50 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 360°
Max. Abstand zum Störlichtbogen max. 10 cm
Betriebstemperatur (TU ) –5 °C ... +85 °C

Product 782077 was added to Notepad.

Go to Notepad

Product 782077 was added to the cart.

Go to Web-Shop

Part No. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Customs tariff No. (EU): 90019000, Gross weight: 147.27 g, PU: 1.00 Stk.

Images

Additional information

Faseroptischer Sensor 10m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission des Störlichtbogens.
Gesamtlänge: 10m

Fabrikat: DEHN
Typ: DSRT FS 10 1.5
Art.-Nr.: 782081
oder gleichwertig.

Certificates



Technical data

Sensorlänge 10 m
Aktive Sensorlänge 7 m
Durchmesser 1,2 mm
Biegeradius 50 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 360°
Max. Abstand zum Störlichtbogen max. 10 cm
Betriebstemperatur (TU ) –5 °C ... +85 °C

Product 782081 was added to Notepad.

Go to Notepad

Product 782081 was added to the cart.

Go to Web-Shop

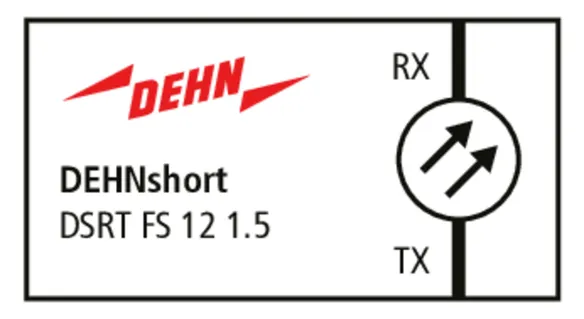

Part No. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Customs tariff No. (EU): 90019000, Gross weight: 150.00 g, PU: 1.00 Stk.

Images

Additional information

Faseroptischer Sensor 12m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens.
Gesamtlänge: 12m

Fabrikat: DEHN
Typ: DSRT FS 12 1.5
Art.-Nr.: 782085
oder gleichwertig.

Certificates



Technical data

Sensorlänge 12 m
Aktive Sensorlänge 9 m
Durchmesser 1,2 mm
Biegeradius 50 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 360°
Max. Abstand zum Störlichtbogen max. 10 cm
Betriebstemperatur (TU ) –5 °C ... +85 °C

Product 782085 was added to Notepad.

Go to Notepad

Product 782085 was added to the cart.

Go to Web-Shop

Part No. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Customs tariff No. (EU): 90019000, Gross weight: 156.67 g, PU: 1.00 Stk.

Images

Additional information

Faseroptischer Sensor 15m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens.
Gesamtlänge: 15m

Fabrikat: DEHN
Typ: DSRT FS 15 1.5
Art.-Nr.: 782091
oder gleichwertig.

Certificates



Technical data

Sensorlänge 15 m
Aktive Sensorlänge 12 m
Durchmesser 1,2 mm
Biegeradius 50 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 360°
Max. Abstand zum Störlichtbogen max. 10 cm
Betriebstemperatur (TU ) –5 °C ... +85 °C

Product 782091 was added to Notepad.

Go to Notepad

Product 782091 was added to the cart.

Go to Web-Shop

Part No. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Customs tariff No. (EU): 90019000, Gross weight: 170.88 g, PU: 1.00 Stk.

Images

Additional information

Faseroptischer Sensor 17m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens.
Gesamtlänge: 17m

Fabrikat: DEHN
Typ: DSRT FS 17 1.5
Art.-Nr.: 782092
oder gleichwertig.

Certificates



Technical data

Sensorlänge 17 m
Aktive Sensorlänge 14 m
Durchmesser 1,2 mm
Biegeradius 50 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 360°
Max. Abstand zum Störlichtbogen max. 10 cm
Betriebstemperatur (TU ) –5 °C ... +85 °C

Product 782092 was added to Notepad.

Go to Notepad

Product 782092 was added to the cart.

Go to Web-Shop

Your dashboard services.
Register to access all tools.

Notepad
Request a risk assessment
back to top
