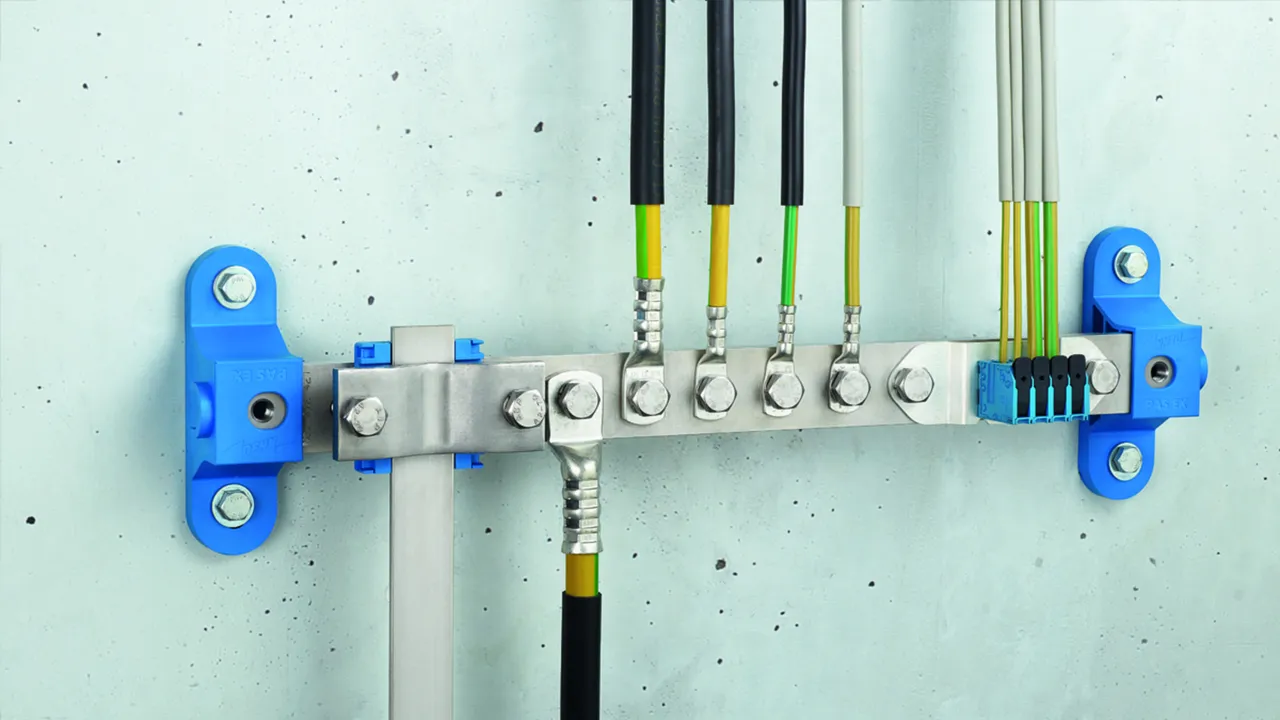

Zündfunkenfreie Ex-Potentialausgleichsschiene für Ex-Bereiche Zone 1/21, 2/22

Zündfunkenfreie Ex-Potentialausgleichsschiene zur Einbindung von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540.
  • Einsatz in explosionsgefährdeten Bereichen Ex-Zonen 1/21 und 2/22
  • Einsetzbar bis Explosionsgruppe IIC und Temperaturklasse T4
  • Auf Zündfunkenfreiheit geprüft nach CLC 50703-2 bis 100 kA
  • Blitzstromtragfähigkeitsklasse H
  • Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2
  • Flexibel konfigurierbar zur Realisierung unterschiedlicher Anschlussmöglichkeiten

Further information

Similar topics

PAS EX 7(11)AP SET

  • Einsatz in explosionsgefährdeten Bereichen Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) bis Explosionsgruppe IIC sowie Ex-Zonen 21 und 22 (Stäube)
  • Schraubensicherung gegen Selbstlockern
  • Bei Verwendung des Push-in Adapters ist ein Einsatz nur im Innenbereich zulässig

2 Products

Part No. 472415 PAS EX 7AP SET

GTIN 4013364470590, Customs tariff No. (EU): 85359000, Gross weight: 3.23 kg, PU: 1.00 Stk.

Images

Additional information

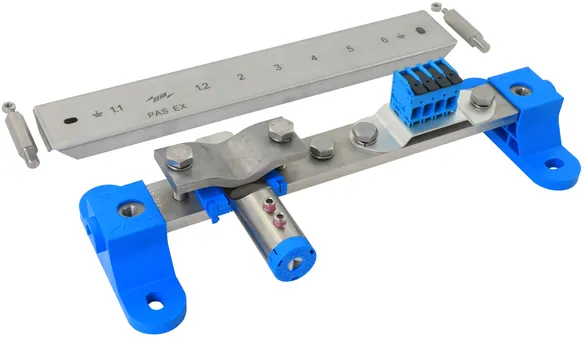

Zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX 7AP SET
Einbindung metallischen Leitern und Leitungen
in den Blitzschutz-Potentialausgleich nach
VDE 0185-305-3 (IEC 62305-3) sowie
den Schutz- und Funktionspotentialausgleich
nach DIN VDE 0100 Teil 410/540.
Einsatz Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel)
und Ex-Zonen 21 und 22 (Stäube)
Explosionsgruppe IIC (Sicherheitsfaktor 1)
nach CLC 50703-2;
Temperaturklasse T4 sowie DIN EN 62561-1
(VDE 0185-561-1)
Blitzstromtragfähigkeitsklasse H (100kA).
Schraubensicherung gegen Selbstlockern
nach VDE 0185-305-3 Beiblatt 2.
Einsatz sowohl im Innenbereich als auch
im Außenbereich zulässig.
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm:
2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm:
H 100 kA
Blitzstoßstrom (10/350 µs) St/tZn 30x3,5mm/40x5mm:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) NIRO (V4A) 30x3,5mm/40x5mm:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) St/tZn 30x3,5mm/40x5mm:
1500 A / T4
Blitzstoßstrom (10/350 µs) NIRO(V4A) Ø10 mm:
NExIIC 50 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) NIRO(V4A) Ø10 mm:
75 kA
Blitzstoßstrom (10/350 µs) St/tZn Ø10 mm:
2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn Ø10 mm:
H 100kA
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) NIRO(V4A) Ø10 mm:
650 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) St/tZn Ø10 mm:
1000 A / T4
Blitzstoßstrom (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Nennableitstoßstrom (8/20 µs) pro Ader (In) 4-10mm² Cu:
10 kA (zündfunkenfrei)
Nennableitstoßstrom (8/20 µs) pro Ader (In) 16mm² Cu:
15 kA (zündfunkenfrei)
Blitzstoßstrom (10/350 µs) Cu 4-16 mm² (pro Ader):
3kA (zündfunkenfrei)
Blitzstoßstrom (10/350 µs) Cu 16 mm² (pro Ader):
25kA (pro Ader)
Max. Oberflächentemperatur T4: 135 °C

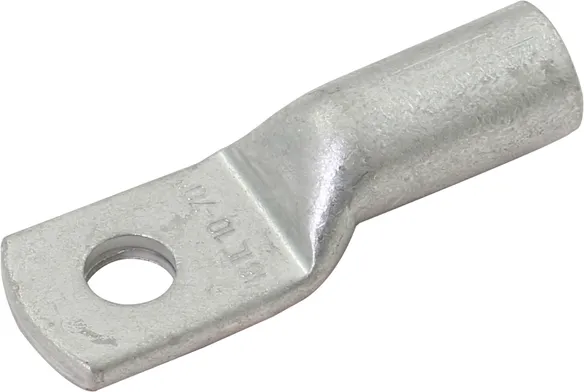

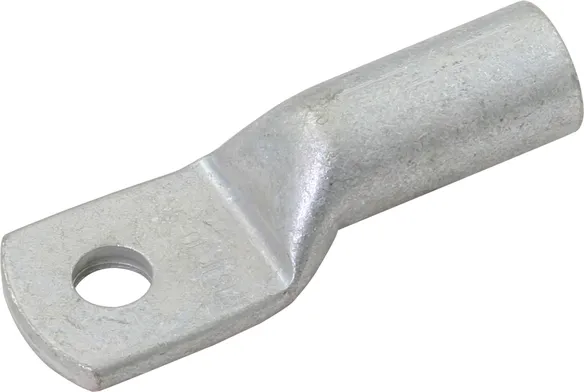

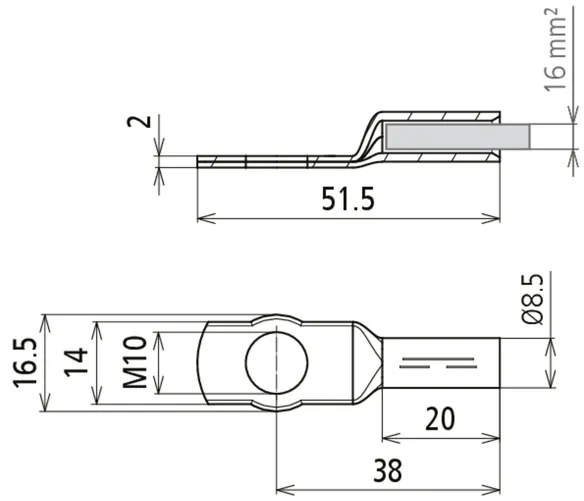

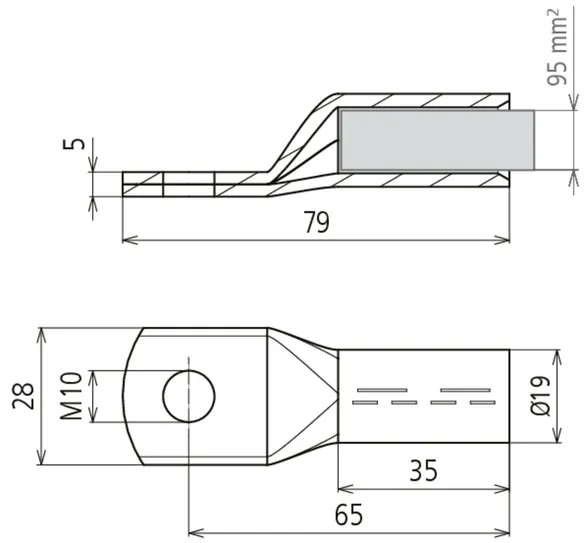

Um Whiskerbildung im Ex-Bereich zu vermeiden,

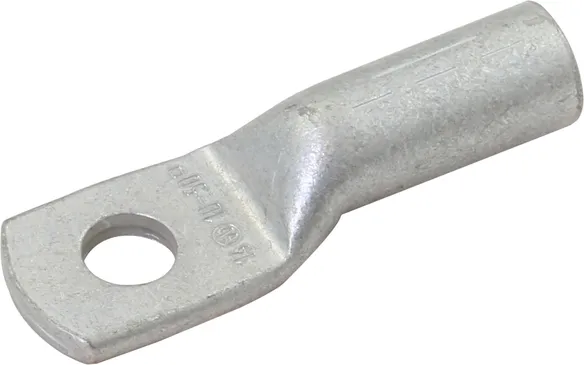

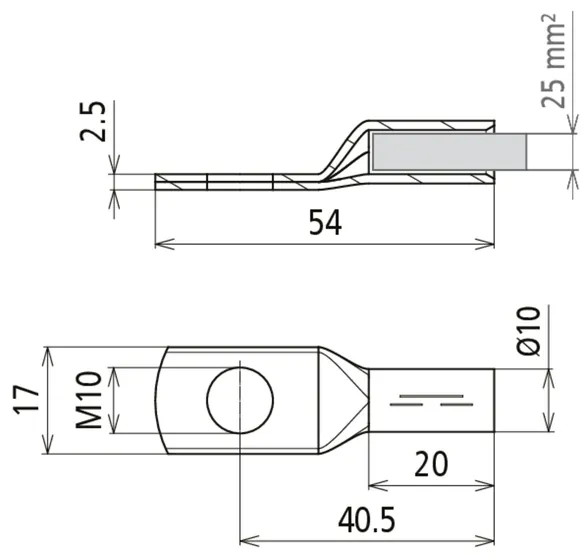

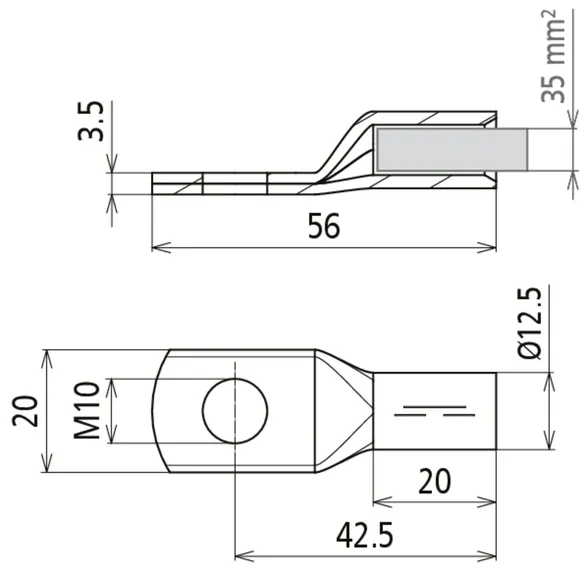

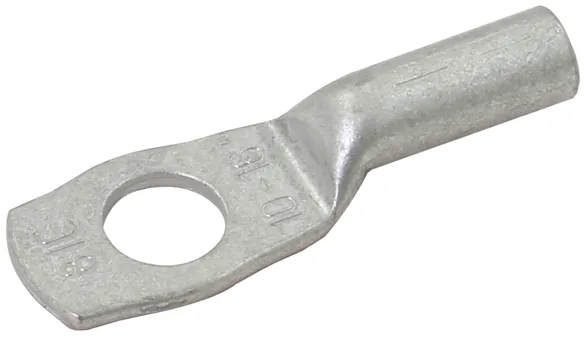

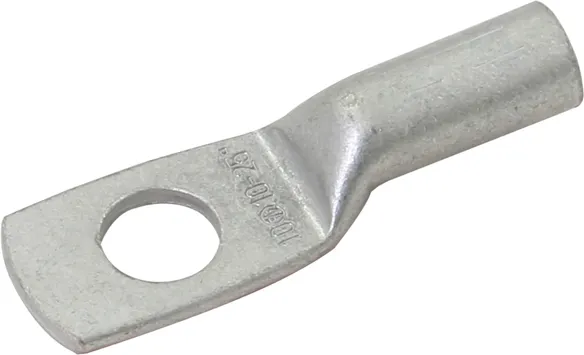

wird der Einsatz von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht empfohlen.

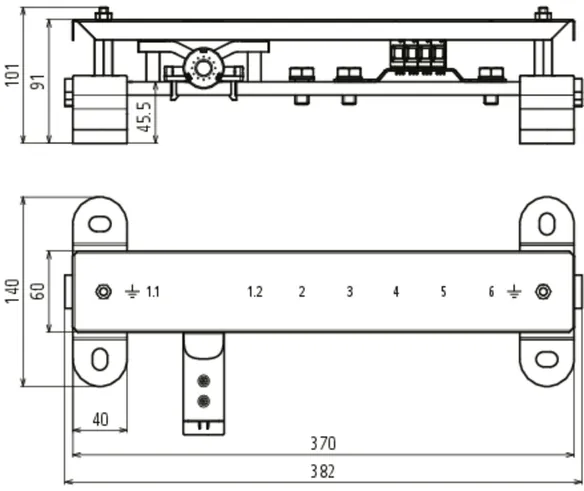

Schiene: 360 x 40 x 10 mm
Abmessung: 382 x 140 x 101 mm
Anschlüsse: 1x Flachleiter 30/40mm oder

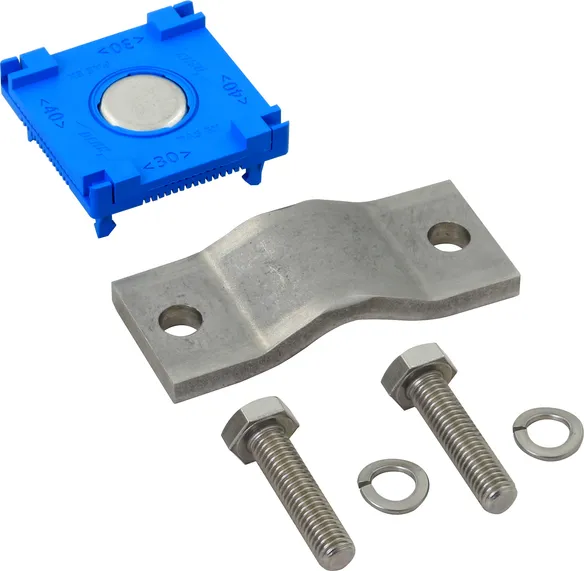

Adapter für Rd 10mm,
1x flexible/ starre Leiter 16-95mm²
mittels Kabelschuh

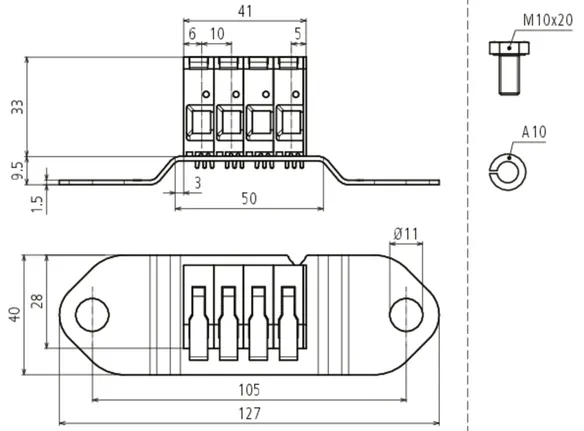

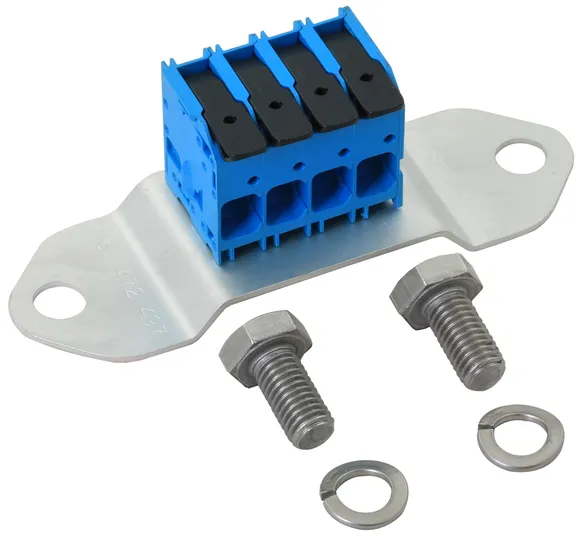

1x Push-in Adapter 4x 4-16mm²
Werkstoff: NIRO, Werkstoff-Nr. : 1.4301 / 1.4303
Isolator/Adaptergehäuse Fl: Polyamid, halogenfrei
blau, UV-stabilisiert
Push-in Adapter: Polyamid
Normenbezug: DIN EN 62561-1 / CLC 50703-2

Fabrikat: DEHN
Typ: PAS EX 7AP SET
Art.-Nr.: 472415
oder gleichwertig.

Certificates



Technical data

Anschluss Rd/Fl 1x Flachleiter 30/40 mm oder 1x Rundleiter 10 mm
Anschluss Verbindungsklemme 4x 4-16 mm²
Anschluss Kabelschuh 1x flexible / starre Leiter 16-95 mm²
Abmessung 382 x 140 x 101 mm
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5 mm / 40x5 mm 2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn 30x3,5 mm / 40x5 mm 1HExIIC 100 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) NIRO (V4A) Ø10 mm NExIIC 50 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn Ø10 mm 2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) Cu 4-16 mm² (pro Ader) 3 kA (zündfunkenfrei)
Nennableitstoßstrom (8/20 µs) pro Ader (In) Cu 4-10 mm² 10 kA (zündfunkenfrei)
Nennableitstoßstrom (8/20 µs) pro Ader (In) Cu 16 mm² 15 kA (zündfunkenfrei)
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) NIRO (V4A) 30x3,5 mm / 40x5 mm 750 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm 1500 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5s) NIRO (V4A) Ø10 mm 650 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5s) St/tZn Ø10 mm 1000 A / T4
Normenbezug DIN EN 62561-1 / CLC 50703-2

Product 472415 was added to Notepad.

Go to Notepad

Product 472415 was added to the cart.

Go to Web-Shop

Part No. 472425 PAS EX 11AP SET

GTIN 4013364470606, Customs tariff No. (EU): 85359000, Gross weight: 3.82 kg, PU: 1.00 Stk.

Images

Additional information

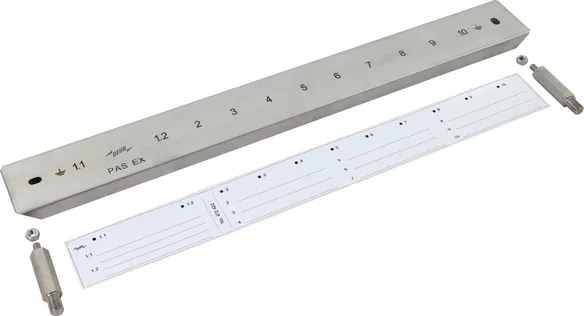

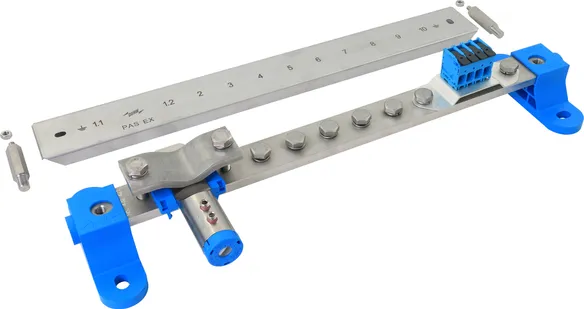

Zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX 11AP SET
Einbindung metallischen Leitern und Leitungen
in den Blitzschutz-Potentialausgleich nach
VDE 0185-305-3 (IEC 62305-3) sowie
den Schutz- und Funktionspotentialausgleich
nach DIN VDE 0100 Teil 410/540.
Einsatz Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel)
und Ex-Zonen 21 und 22 (Stäube)
Explosionsgruppe IIC (Sicherheitsfaktor 1)
nach CLC 50703-2;
Temperaturklasse T4 sowie DIN EN 62561-1
(VDE 0185-561-1)
Blitzstromtragfähigkeitsklasse H (100kA).
Schraubensicherung gegen Selbstlockern
nach VDE 0185-305-3 Beiblatt 2.
Einsatz sowohl im Innenbereich als auch
im Außenbereich zulässig.
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm:
2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm:
H 100 kA
Blitzstoßstrom (10/350 µs) St/tZn 30x3,5mm/40x5mm:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) NIRO (V4A) 30x3,5mm/40x5mm:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) St/tZn 30x3,5mm/40x5mm:
1500 A / T4
Blitzstoßstrom (10/350 µs) NIRO(V4A) Ø10 mm:
NExIIC 50 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) NIRO(V4A) Ø10 mm:
75 kA
Blitzstoßstrom (10/350 µs) St/tZn Ø10 mm:
2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn Ø10 mm:
H 100kA
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) NIRO(V4A) Ø10 mm:
650 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) St/tZn Ø10 mm:
1000 A / T4
Blitzstoßstrom (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Nennableitstoßstrom (8/20 µs) pro Ader (In) 4-10mm² Cu:
10 kA (zündfunkenfrei)
Nennableitstoßstrom (8/20 µs) pro Ader (In) 16mm² Cu:
15 kA (zündfunkenfrei)
Blitzstoßstrom (10/350 µs) Cu 4-16 mm² (pro Ader):
3kA (zündfunkenfrei)
Blitzstoßstrom (10/350 µs) Cu 16 mm² (pro Ader):
25kA (pro Ader)
Max. Oberflächentemperatur T4: 135 °C
Um Whiskerbildung im Ex-Bereich zu vermeiden,
wird der Einsatz von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht empfohlen.

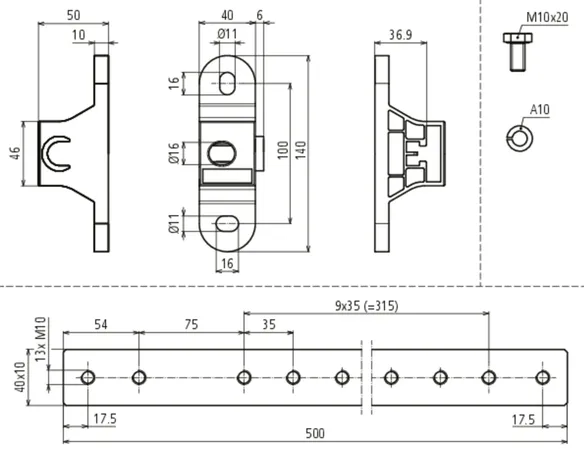

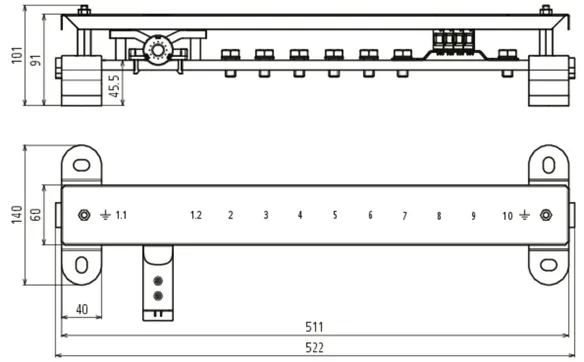

Schiene: 500 x 40 x 10 mm
Abmessung: 522 x 140 x 101 mm
Anschlüsse: 1x Flachleiter 30/40mm
oder Adapter für Rd 10mm,
5x flexible/ starre Leiter 16-95mm²
mittels Kabelschuh
1x Push-in Adapter 4x 4-16mm²
Werkstoff: NIRO,
Werkstoff-Nr. : 1.4301 / 1.4303
Isolator/Adaptergehäuse Fl: Polyamid, halogenfrei
blau, UV-stabilisiert
Push-in Adapter: Polyamid
Normenbezug: DIN EN 62561-1 / CLC 50703-2

Fabrikat: DEHN
Typ: PAS EX 11AP SET
Art.-Nr.: 472425
oder gleichwertig.

Certificates



Technical data

Anschluss Rd/Fl 1x Flachleiter 30/40 mm oder 1x Rundleiter 10 mm
Anschluss Verbindungsklemme 4x 4-16 mm²
Anschluss Kabelschuh 5x flexible / starre Leiter 16-95 mm²
Abmessung 522 x 140 x 101 mm
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5 mm / 40x5 mm 2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn 30x3,5 mm / 40x5 mm 1HExIIC 100 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) NIRO (V4A) Ø10 mm NExIIC 50 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn Ø10 mm 2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) Cu 4-16 mm² (pro Ader) 3 kA (zündfunkenfrei)
Nennableitstoßstrom (8/20 µs) pro Ader (In) Cu 4-10 mm² 10 kA (zündfunkenfrei)
Nennableitstoßstrom (8/20 µs) pro Ader (In) Cu 16 mm² 15 kA (zündfunkenfrei)
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) NIRO (V4A) 30x3,5 mm / 40x5 mm 750 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm 1500 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5s) NIRO (V4A) Ø10 mm 650 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5s) St/tZn Ø10 mm 1000 A / T4
Normenbezug DIN EN 62561-1 / CLC 50703-2

Product 472425 was added to Notepad.

Go to Notepad

Product 472425 was added to the cart.

Go to Web-Shop

PAS EX 1+5(9)AP M10 V2A

  • Einsatz in explosionsgefährdeten Bereichen Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) bis Explosionsgruppe IIC sowie Ex-Zonen 21 und 22 (Stäube)
  • Schraubensicherung gegen Selbstlockern
  • Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig

2 Products

Part No. 472410 PAS EX 1+5AP M10 V2A

GTIN 4013364470521, Customs tariff No. (EU): 85359000, Gross weight: 1.96 kg, PU: 1.00 Stk.

Images

Additional information

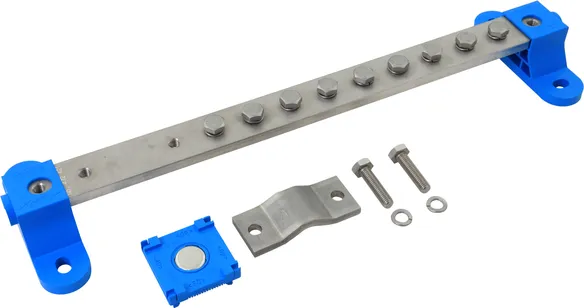

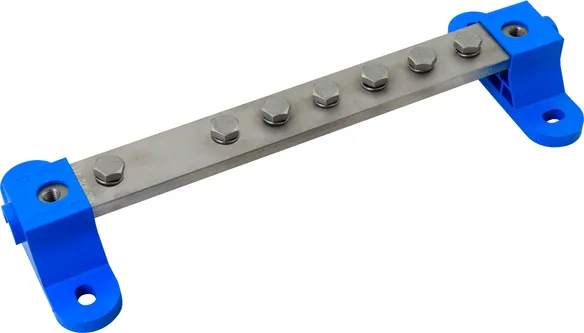

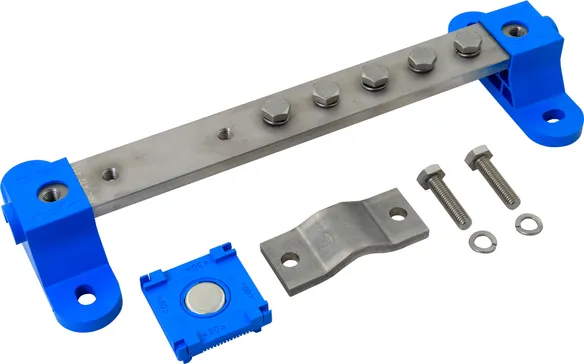

Zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX 1+5AP M10 V2A
Einbindung metallischen Leitern und Leitungen
in den Blitzschutz-Potentialausgleich nach
VDE 0185-305-3 (IEC 62305-3) sowie den
Schutz- und Funktionspotentialausgleich
nach DIN VDE 0100 Teil 410/540.
Einsatz Ex-Zonen 1 und 2
(Gase, Dämpfe, Nebel) und
Ex-Zonen 21 und 22 (Stäube)
Explosionsgruppe IIC (Sicherheitsfaktor 1)
nach CLC 50703-2;
Temperaturklasse T4 sowie DIN EN 62561-1
(VDE 0185-561-1)
Blitzstromtragfähigkeitsklasse H (100kA).
Schraubensicherung gegen Selbstlockern
nach VDE 0185-305-3 Beiblatt 2.
Einsatz sowohl im Innenbereich als auch
im Außenbereich zulässig.
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm:
2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm:
H 100 kA
Blitzstoßstrom (10/350 µs) St/tZn 30x3,5mm/40x5mm:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) NIRO (V4A) 30x3,5mm/40x5mm:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) St/tZn 30x3,5mm/40x5mm:
1500 A / T4
Blitzstoßstrom (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Max. Oberflächentemperatur T4: 135 °C
Um Whiskerbildung im Ex-Bereich zu vermeiden,
wird der Einsatz von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht empfohlen.

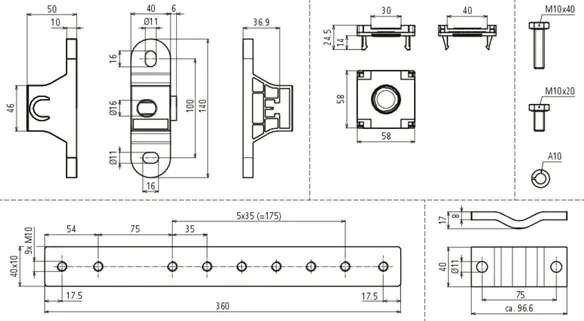

Schiene: 360 x 40 x 10 mm
Abmessung: 382 x 140 x 101 mm
Anschlüsse: 1 Flach (M10 x 40 mm mit Federring)
+ 5 Kabelschuh (M10 x 20 mm mit Federring)
PA-Schiene/Überleger/Schrauben/Federring:
NIRO, Werkstoff-Nr. : 1.4301 / 1.4303
Isolator/Adaptergehäuse Fl:
Polyamid, halogenfrei blau, UV-stabilisiert
Normenbezug: DIN EN 62561-1 / CLC 50703-2

Fabrikat: DEHN
Typ: PAS EX 1+5AP M10 V2A
Art.-Nr.: 472410
oder gleichwertig.

Certificates



Technical data

Anschluss Fl 1x Flachleiter 30/40 mm
Anschluss Kabelschuh 5x flexible / starre Leiter 16-95 mm²
Abmessung 382 x 140 x 65 mm
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5 mm / 40x5 mm 2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn 30x3,5 mm / 40x5 mm 1HExIIC 100 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) NIRO (V4A) 30x3,5 mm / 40x5 mm 750 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm 1500 A / T4
Normenbezug DIN EN 62561-1 / CLC 50703-2
In Bezug auf die Korrosionsbeständigkeit sind die verwendeten Materialien bei den PAS EX (z. B. Cu/galSn, NIRO, Polyamid, Polyurethan-Ester) bezüglich deren Anwendbarkeit in der vorhandenen Umgebungsbedingung zu prüfen.

Product 472410 was added to Notepad.

Go to Notepad

Product 472410 was added to the cart.

Go to Web-Shop

Part No. 472420 PAS EX 1+9AP M10 V2A

GTIN 4013364476059, Customs tariff No. (EU): 85359000, Gross weight: 2.50 kg, PU: 1.00 Stk.

Images

Additional information

Zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX 1+9AP M10 V2A
Einbindung metallischen Leitern und Leitungen
in den Blitzschutz-Potentialausgleich nach
VDE 0185-305-3 (IEC 62305-3) sowie den
Schutz- und Funktionspotentialausgleich
nach DIN VDE 0100 Teil 410/540.
Einsatz Ex-Zonen 1 und 2
(Gase, Dämpfe, Nebel) und
Ex-Zonen 21 und 22 (Stäube)
Explosionsgruppe IIC (Sicherheitsfaktor 1)
nach CLC 50703-2;
Temperaturklasse T4 sowie DIN EN 62561-1
(VDE 0185-561-1)
Blitzstromtragfähigkeitsklasse H (100kA).
Schraubensicherung gegen Selbstlockern
nach VDE 0185-305-3 Beiblatt 2.
Einsatz sowohl im Innenbereich als auch
im Außenbereich zulässig.
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm:
2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm:
H 100 kA
Blitzstoßstrom (10/350 µs) St/tZn 30x3,5mm/40x5mm:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) NIRO (V4A) 30x3,5mm/40x5mm:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) St/tZn 30x3,5mm/40x5mm:
1500 A / T4
Blitzstoßstrom (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Max. Oberflächentemperatur T4: 135 °C
Um Whiskerbildung im Ex-Bereich zu vermeiden,
wird der Einsatz von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht empfohlen.
Schiene: 500 x 40 x 10 mm
Abmessung: 522 x 140 x 101 mm
Anschlüsse: 1 Flach (M10 x 40 mm mit Federring)
+ 9 Kabelschuh (M10 x 20 mm mit Federring)
PA-Schiene/Überleger/Schrauben/Federring:
NIRO, Werkstoff-Nr. : 1.4301 / 1.4303
Isolator/Adaptergehäuse Fl: Polyamid,
halogenfrei blau, UV-stabilisiert
Normenbezug: DIN EN 62561-1 / CLC 50703-2

Fabrikat: DEHN
Typ: PAS EX 1+9AP M10 V2A
Art.-Nr.: 472420
oder gleichwertig.

Certificates



Technical data

Anschluss Fl 1x Flachleiter 30/40 mm
Anschluss Kabelschuh 9x flexible / starre Leiter 16-95 mm²
Abmessung 522 x 140 x 65 mm
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5 mm / 40x5 mm 2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn 30x3,5 mm / 40x5 mm 1HExIIC 100 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) NIRO (V4A) 30x3,5 mm / 40x5 mm 750 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm 1500 A / T4
Normenbezug DIN EN 62561-1 / CLC 50703-2
In Bezug auf die Korrosionsbeständigkeit sind die verwendeten Materialien bei den PAS EX (z. B. Cu/galSn, NIRO, Polyamid, Polyurethan-Ester) bezüglich deren Anwendbarkeit in der vorhandenen Umgebungsbedingung zu prüfen.

Product 472420 was added to Notepad.

Go to Notepad

Product 472420 was added to the cart.

Go to Web-Shop

PAS EX 7(11)AP M10 V2A

  • Einsatz in explosionsgefährdeten Bereichen Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) bis Explosionsgruppe IIC sowie Ex-Zonen 21 und 22 (Stäube)
  • Schraubensicherung gegen Selbstlockern
  • Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig

2 Products

Part No. 472411 PAS EX 7AP M10 V2A

GTIN 4013364470460, Customs tariff No. (EU): 85359000, Gross weight: 1.65 kg, PU: 1.00 Stk.

Images

Additional information

Zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX 7AP M10 V2A
Einbindung metallischen Leitern und Leitungen
in den Blitzschutz-Potentialausgleich nach
VDE 0185-305-3 (IEC 62305-3) sowie
den Schutz- und Funktionspotentialausgleich
nach DIN VDE 0100 Teil 410/540.
Einsatz Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel)
und Ex-Zonen 21 und 22 (Stäube)
Explosionsgruppe IIC (Sicherheitsfaktor 1)
nach CLC 50703-2;
Temperaturklasse T4 sowie DIN EN 62561-1
(VDE 0185-561-1)
Blitzstromtragfähigkeitsklasse H (100kA).
Schraubensicherung gegen Selbstlockern
nach VDE 0185-305-3 Beiblatt 2.
Einsatz sowohl im Innenbereich als auch
im Außenbereich zulässig.
Blitzstoßstrom (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Max. Oberflächentemperatur T4: 135 °C
Um Whiskerbildung im Ex-Bereich zu vermeiden,
wird der Einsatz von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht empfohlen.
Schiene: 300 x 40 x 10 mm
Abmessung: 382 x 140 x 101 mm
Anschlüsse: 7 Kabelschuh (M10 x 20 mm mit Federring)
PA-Schiene/Schrauben/Federring: NIRO,
Werkstoff-Nr. : 1.4301 / 1.4303
Isolator: Polyamid, halogenfrei blau, UV-stabilisiert
Normenbezug: DIN EN 62561-1 / CLC 50703-2

Fabrikat: DEHN
Typ: PAS EX 7AP M10 V2A
Art.-Nr.: 472411
oder gleichwertig.

Certificates



Technical data

Anschluss Kabelschuh 7x flexible / starre Leiter 16-95 mm²
Abmessung 382 x 140 x 50 mm
Blitzstoßstrom (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (zündfunkenfrei) T4
Normenbezug DIN EN 62561-1 / CLC 50703-2
In Bezug auf die Korrosionsbeständigkeit sind die verwendeten Materialien bei den PAS EX (z. B. Cu/galSn, NIRO, Polyamid, Polyurethan-Ester) bezüglich deren Anwendbarkeit in der vorhandenen Umgebungsbedingung zu prüfen.

Product 472411 was added to Notepad.

Go to Notepad

Product 472411 was added to the cart.

Go to Web-Shop

Part No. 472421 PAS EX 11AP M10 V2A

GTIN 4013364470477, Customs tariff No. (EU): 85359000, Gross weight: 2.16 kg, PU: 1.00 Stk.

Images

Additional information

Zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX 11AP M10 V2A
Einbindung metallischen Leitern und Leitungen
in den Blitzschutz-Potentialausgleich nach
VDE 0185-305-3 (IEC 62305-3) sowie
den Schutz- und Funktionspotentialausgleich
nach DIN VDE 0100 Teil 410/540.
Einsatz Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel)
und Ex-Zonen 21 und 22 (Stäube)
Explosionsgruppe IIC (Sicherheitsfaktor 1)
nach CLC 50703-2;
Temperaturklasse T4 sowie DIN EN 62561-1
(VDE 0185-561-1)
Blitzstromtragfähigkeitsklasse H (100kA).
Schraubensicherung gegen Selbstlockern
nach VDE 0185-305-3 Beiblatt 2.
Einsatz sowohl im Innenbereich als auch
im Außenbereich zulässig.
Blitzstoßstrom (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Max. Oberflächentemperatur T4: 135 °C
Um Whiskerbildung im Ex-Bereich zu vermeiden,
wird der Einsatz von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht empfohlen.
Schiene: 500 x 40 x 10 mm
Abmessung: 522 x 140 x 101 mm
Anschlüsse: 11 Kabelschuh (M10 x 20 mm mit Federring)
PA-Schiene/Schrauben/Federring:
NIRO, Werkstoff-Nr. : 1.4301 / 1.4303
Isolator: Polyamid, halogenfrei blau, UV-stabilisiert
Normenbezug: DIN EN 62561-1 / CLC 50703-2

Fabrikat: DEHN
Typ: PAS EX 11AP M10 V2A
Art.-Nr.: 472421
oder gleichwertig.

Certificates



Technical data

Anschluss Kabelschuh 11x flexible / starre Leiter 16-95 mm²
Abmessung 522 x 140 x 50 mm
Blitzstoßstrom (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (zündfunkenfrei) T4
Normenbezug DIN EN 62561-1 / CLC 50703-2
In Bezug auf die Korrosionsbeständigkeit sind die verwendeten Materialien bei den PAS EX (z. B. Cu/galSn, NIRO, Polyamid, Polyurethan-Ester) bezüglich deren Anwendbarkeit in der vorhandenen Umgebungsbedingung zu prüfen.

Product 472421 was added to Notepad.

Go to Notepad

Product 472421 was added to the cart.

Go to Web-Shop

PAS EX AD 7(11) AP

Abdeckung mit Abstandsbolzen für zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX. Mit Anschlussnummerierung und Bezeichnungsschild.

2 Products

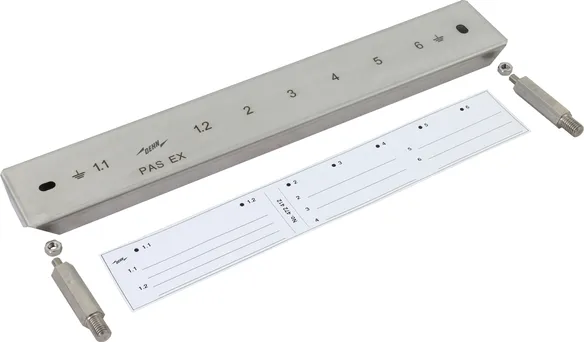

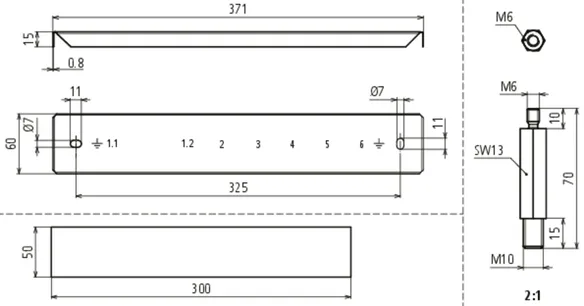

Part No. 472412 PAS EX AD 7 AP

GTIN 4013364470491, Customs tariff No. (EU): 85389099, Gross weight: 576.00 g, PU: 1.00 Stk.

Images

Additional information

Abdeckung mit Abstandsbolzen
und Bezeichnungsschild für
PAS EX 1+5AP M10 V2A und
PAS EX 7AP M10 V2A
Werkstoff: NIRO,
Werkstoff-Nr. : 1.4301 / 1.4303

Fabrikat: DEHN
Typ: PAS EX AD 7 AP
Art.-Nr.: 472412
oder gleichwertig.



Technical data

Werkstoff NIRO

Product 472412 was added to Notepad.

Go to Notepad

Product 472412 was added to the cart.

Go to Web-Shop

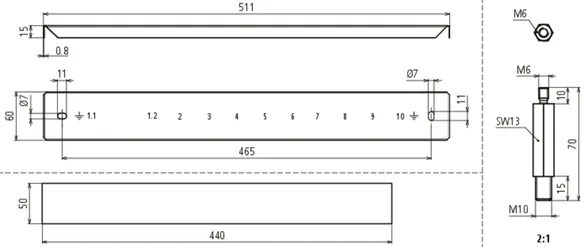

Part No. 472422 PAS EX AD 11 AP

GTIN 4013364470507, Customs tariff No. (EU): 85389099, Gross weight: 658.00 g, PU: 1.00 Stk.

Images

Additional information

Abdeckung mit Abstandsbolzen
und Bezeichnungsschild für
PAS EX 1+9AP M10 V2A und
PAS EX 11AP M10 V2A
Werkstoff: NIRO,
Werkstoff-Nr. : 1.4301 / 1.4303

Fabrikat: DEHN
Typ: PAS EX AD 11 AP
Art.-Nr.: 472422
oder gleichwertig.



Technical data

Werkstoff NIRO

Product 472422 was added to Notepad.

Go to Notepad

Product 472422 was added to the cart.

Go to Web-Shop

PAS EX CC

Push-in Adapter für zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX zum einfachen Anschluss von flexiblen Leitungen. Einsatz in explosionsgefährdeten Bereichen Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) bis Explosionsgruppe IIC sowie Ex-Zonen 21 und 22 (Stäube). Einsatz nur im Innenbereich zulässig.

1 Product

Part No. 472497 PAS EX CC

GTIN 4013364470484, Customs tariff No. (EU): 85359000, Gross weight: 196.00 g, PU: 1.00 Stk.

Images

Additional information

Push-in Adapter zur Kontaktierung
von flexiblen Leitungen 4x 4-16mm² auf PAS EX...
Einsatz in explosionsgefährdeten Bereichen
Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel)
sowie Ex-Zonen 21 und 22 (Stäube)
Einsetzbar bis Explosionsgruppe IIC
(Sicherheitsfaktor 1)
Einsetzbar bis Temperaturklasse T4
Schraubensicherung gegen Selbstlockern
nach VDE 0185-305-3 Beiblatt 2
Einsatz im Innenbereich zulässig
Nennableitstoßstrom (8/20 µs) pro Ader (In) Cu 4-10mm²:
10 kA (zündfunkenfrei)
Nennableitstoßstrom (8/20 µs) pro Ader (In) Cu 16mm²:
15 kA (zündfunkenfrei)
Blitzstoßstrom (10/350 µs) Cu 4-16 mm² (pro Ader):
3 kA (zündfunkenfrei)
Blitzstoßstrom (10/350 µs) Cu 16 mm² (pro Ader):
25 kA
Werkstoff: Polyamid

Fabrikat: DEHN
Typ: PAS EX CC
Art.-Nr.: 472497
oder gleichwertig.

Certificates



Technical data

Blitzstoßstrom (10/350 µs) Cu 4-16 mm² (pro Ader) 3 kA (zündfunkenfrei)
Nennableitstoßstrom (8/20 µs) pro Ader (In) Cu 4-10 mm² 10 kA (zündfunkenfrei)
Nennableitstoßstrom (8/20 µs) pro Ader (In) Cu 16 mm² 15 kA (zündfunkenfrei)
Hinweis: Zündfunkenfreiheit nur in Verbindung mit PAS EX ... gewährleistet!

Product 472497 was added to Notepad.

Go to Notepad

Product 472497 was added to the cart.

Go to Web-Shop

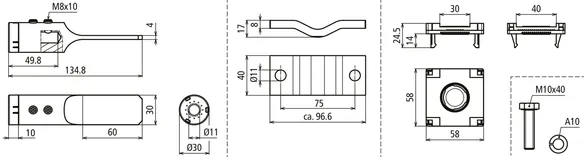

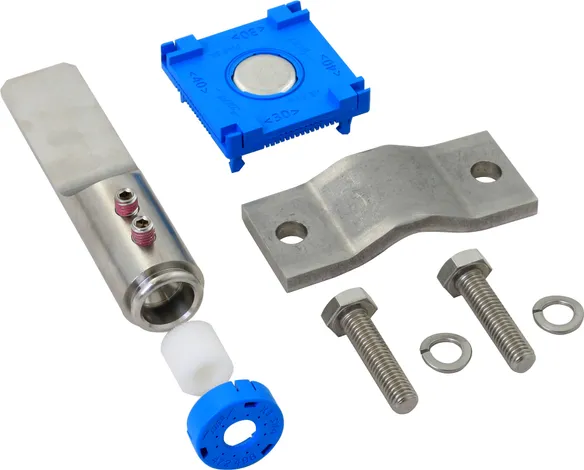

PAS EX R

Adapter für zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX zum Anschluss eines Rundleiters. Einsatz in explosionsgefährdeten Bereichen Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) bis Explosionsgruppe IIC sowie Ex-Zonen 21 und 22 (Stäube). Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig.

1 Product

Part No. 472498 PAS EX R

GTIN 4013364476042, Customs tariff No. (EU): 85359000, Gross weight: 790.00 g, PU: 1.00 Stk.

Images

Additional information

Anschlussset Rd 10mm für
PAS EX 11AP M10 V2A
PAS EX 7AP M10 V2A
Einbindung metallischen Leitern und Leitungen
in den Blitzschutz-Potentialausgleich nach
VDE 0185-305-3 (IEC 62305-3)
sowie den Schutz- und Funktionspotentialausgleich
nach DIN VDE 0100 Teil 410/540.
Einsatz Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel)
und Ex-Zonen 21 und 22 (Stäube)
Explosionsgruppe IIC (Sicherheitsfaktor 1)
nach CLC 50703-2;
Temperaturklasse T4 sowie DIN EN 62561-1
(VDE 0185-561-1)
Blitzstromtragfähigkeitsklasse H (100kA).
Schraubensicherung gegen Selbstlockern
nach VDE 0185-305-3 Beiblatt 2.
Einsatz sowohl im Innenbereich als auch
im Außenbereich zulässig.
Blitzstoßstrom (10/350 µs) NIRO(V4A) Ø10 mm:
NExIIC 50 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) NIRO(V4A) Ø10 mm:
75 kA
Blitzstoßstrom (10/350 µs) St/tZn Ø10 mm:
2HExIIC 75 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn Ø10 mm:
H 100kA
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) NIRO(V4A) Ø10 mm:
650 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) St/tZn Ø10 mm:
1000 A / T4
Max. Oberflächentemperatur T4: 135 °C
Adapter Rd/Überleger: NIRO,
Werkstoff-Nr. : 1.4301 / 1.4303
Adaptergehäuse Fl: Polyamid,
halogenfrei blau, UV-stabilisiert

Fabrikat: DEHN
Typ: PAS EX R
Art.-Nr.: 472498
oder gleichwertig.

Certificates



Technical data

Blitzstoßstrom (10/350 µs) NIRO (V4A) Ø10 mm NExIIC 50 kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn Ø10 mm 2HExIIC 75 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5s) NIRO (V4A) Ø10 mm 650 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5s) St/tZn Ø10 mm 1000 A / T4
Hinweis: Zündfunkenfreiheit nur in Verbindung mit PAS EX ... gewährleistet!

Product 472498 was added to Notepad.

Go to Notepad

Product 472498 was added to the cart.

Go to Web-Shop

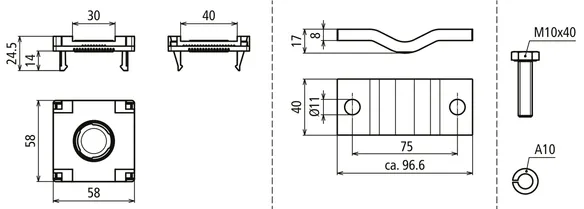

PAS EX FL

Adapter für zündfunkenfreie Ex-Potentialausgleichsschiene PAS EX zum Anschluss eines Flachleiters. Einsatz in explosionsgefährdeten Bereichen Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) bis Explosionsgruppe IIC sowie Ex-Zonen 21 und 22 (Stäube). Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig.

1 Product

Part No. 472499 PAS EX FL

GTIN 4013364470514, Customs tariff No. (EU): 85359000, Gross weight: 408.00 g, PU: 1.00 Stk.

Images

Additional information

Anschlussset FL 30/40mm für
PAS EX 11AP M10 V2A
PAS EX 7AP M10 V2A
Einbindung metallischen Leitern und Leitungen
in den Blitzschutz-Potentialausgleich nach
VDE 0185-305-3 (IEC 62305-3) sowie
den Schutz- und Funktionspotentialausgleich
nach DIN VDE 0100 Teil 410/540.
Einsatz Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel)
und Ex-Zonen 21 und 22 (Stäube)
Explosionsgruppe IIC (Sicherheitsfaktor 1)
nach CLC 50703-2;
Temperaturklasse T4 sowie DIN EN 62561-1
(VDE 0185-561-1)
Blitzstromtragfähigkeitsklasse H (100kA).
Schraubensicherung gegen Selbstlockern
nach VDE 0185-305-3 Beiblatt 2.
Einsatz sowohl im Innenbereich als auch
im Außenbereich zulässig.
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm:
2HExIIC 75kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5mm/40x5mm:
H 100 kA
Blitzstoßstrom (10/350 µs) St/tZn 30x3,5mm/40x5mm:
1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) NIRO (V4A) 30x3,5mm/40x5mm:
750 A / T4
Max. Kurzschlussstrom (AC 50Hz / DC / 5s) St/tZn 30x3,5mm/40x5mm:
1500 A / T4
Max. Oberflächentemperatur T4: 135 °C
Werkstoff Überleger: NIRO,
Werkstoff-Nr. : 1.4301 / 1.4303
Adaptergehäuse Fl: Polyamid, halogenfrei
blau, UV-stabilisiert

Fabrikat: DEHN
Typ: PAS EX FL
Art.-Nr.: 472499
oder gleichwertig.

Certificates



Technical data

Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5 mm / 40x5 mm 2HExIIC 75kA (zündfunkenfrei) T4
Blitzstoßstrom (10/350 µs) St/tZn 30x3,5 mm / 40x5 mm 1HExIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) NIRO (V4A) 30x3,5 mm / 40x5 mm 750 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm 1500 A / T4
Hinweis: Zündfunkenfreiheit nur in Verbindung mit PAS EX ... gewährleistet!

Product 472499 was added to Notepad.

Go to Notepad

Product 472499 was added to the cart.

Go to Web-Shop

PAS ... CUGALSSN

Presskabelschuh nach DIN 46235 mit Nickelsperrschicht zur Vermeidung von Whiskerbildung.

6 Products

Part No. 472432 PKS 16 10 CUGALNISN

GTIN 4013364470538, Customs tariff No. (EU): 85359000, Gross weight: 16.33 g, PU: 3.00 Stk.

Images

Additional information

Presskabelschuh DIN 46235 16mm² M10
Cu/gal Sn mit Nickelsperrschicht
Um Whiskerbildung im Ex-Bereich
zu vermeiden, empfehlen wir den Einsatz
von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht
Werkstoff: Cu/gal (Ni)Sn
Blitzstoßstrom (10/350 μs) Cugal (Ni)Sn 16 mm² (Re/Rm/Rf) /
NIRO 40x10 mm: 1HEXIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn 16
mm² (Re) / NIRO 40x10 mm: 1100 A / T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn 16
mm² (Rm/Rf) / NIRO 40x10 mm: 750 A / T4
Max. Oberflächentemperatur T4: 135 °C
Bohrung Kabelschuh: M10
Leiterquerschnitt: 16 mm²

Fabrikat: DEHN
Typ: PKS 16 10 CUGALNISN
Art.-Nr.: 472432
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu /gal (Ni)Sn
Bohrung Kabelschuh M10
Leiterquerschnitt 16 mm2
Hinweis: Zündfunkenfreiheit nur in Verbindung mit PAS EX ... gewährleistet!

Product 472432 was added to Notepad.

Go to Notepad

Product 472432 was added to the cart.

Go to Web-Shop

Part No. 472433 PKS 25 10 CUGALNISN

GTIN 4013364470545, Customs tariff No. (EU): 85359000, Gross weight: 19.67 g, PU: 3.00 Stk.

Images

Additional information

Presskabelschuh DIN 46235 25mm² M10
Cu/gal Sn mit Nickelsperrschicht
Um Whiskerbildung im Ex-Bereich
zu vermeiden, empfehlen wir den Einsatz
von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht
Werkstoff: Cu/gal (Ni)Sn
Blitzstoßstrom (10/350 μs) Cugal (Ni)Sn 25 mm² (Rm/Rf) /
NIRO 40x10 mm: 1HEXIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
25 mm² (Rm/Rf) / NIRO 40x10 mm: 1100 A / T4
Max. Oberflächentemperatur T4: 135 °C
Bohrung Kabelschuh: M10
Leiterquerschnitt: 25 mm²

Fabrikat: DEHN
Typ: PKS 25 10 CUGALNISN
Art.-Nr.: 472433
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu /gal (Ni)Sn
Bohrung Kabelschuh M10
Leiterquerschnitt 25 mm2
Hinweis: Zündfunkenfreiheit nur in Verbindung mit PAS EX ... gewährleistet!

Product 472433 was added to Notepad.

Go to Notepad

Product 472433 was added to the cart.

Go to Web-Shop

Part No. 472434 PKS 35 10 CUGALNISN

GTIN 4013364470552, Customs tariff No. (EU): 85359000, Gross weight: 34.33 g, PU: 3.00 Stk.

Images

Additional information

Presskabelschuh DIN 46235 35mm² M10
Cu/gal Sn mit Nickelsperrschicht
Um Whiskerbildung im Ex-Bereich
zu vermeiden, empfehlen wir den Einsatz
von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht
Werkstoff: Cu/gal (Ni)Sn
Blitzstoßstrom (10/350 μs) Cugal (Ni)Sn 35 mm² (Rm/Rf) /
NIRO 40x10 mm: 1HEXIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
35 mm² (Rm/Rf) / NIRO 40x10 mm: 1100 A / T4
Max. Oberflächentemperatur T4: 135 °C
Bohrung Kabelschuh: M10
Leiterquerschnitt: 35 mm²

Fabrikat: DEHN
Typ: PKS 35 10 CUGALNISN
Art.-Nr.: 472434
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu /gal (Ni)Sn
Bohrung Kabelschuh M10
Leiterquerschnitt 35 mm2
Hinweis: Zündfunkenfreiheit nur in Verbindung mit PAS EX ... gewährleistet!

Product 472434 was added to Notepad.

Go to Notepad

Product 472434 was added to the cart.

Go to Web-Shop

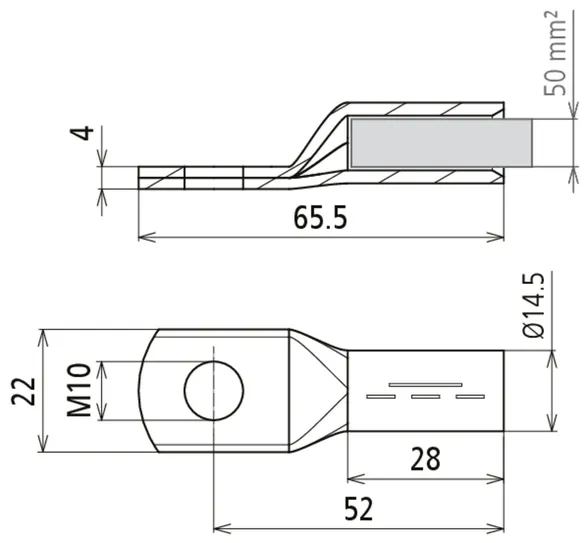

Part No. 472435 PKS 50 10 CUGALNISN

GTIN 4013364470569, Customs tariff No. (EU): 85359000, Gross weight: 51.67 g, PU: 3.00 Stk.

Images

Additional information

Presskabelschuh DIN 46235 50mm² M10
Cu/gal Sn mit Nickelsperrschicht
Um Whiskerbildung im Ex-Bereich
zu vermeiden, empfehlen wir den Einsatz
von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht
Werkstoff: Cu/gal (Ni)Sn
Blitzstoßstrom (10/350 μs) Cugal (Ni)Sn 50 mm² (Rm/Rf) /
NIRO 40x10 mm: 1HEXIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
50 mm² (Rm/Rf) / NIRO 40x10 mm: 1100 A / T4
Max. Oberflächentemperatur T4: 135 °C
Bohrung Kabelschuh: M10
Leiterquerschnitt: 50 mm²

Fabrikat: DEHN
Typ: PKS 50 10 CUGALNISN
Art.-Nr.: 472435
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu /gal (Ni)Sn
Bohrung Kabelschuh M10
Leiterquerschnitt 50 mm2
Hinweis: Zündfunkenfreiheit nur in Verbindung mit PAS EX ... gewährleistet!

Product 472435 was added to Notepad.

Go to Notepad

Product 472435 was added to the cart.

Go to Web-Shop

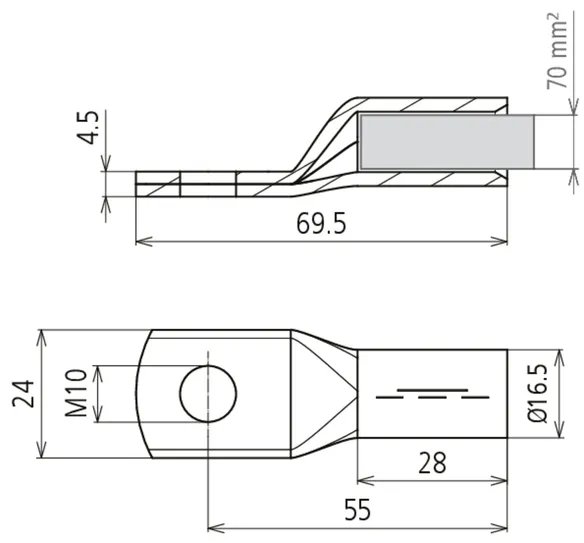

Part No. 472436 PKS 70 10 CUGALNISN

GTIN 4013364470576, Customs tariff No. (EU): 85359000, Gross weight: 68.00 g, PU: 3.00 Stk.

Images

Additional information

Presskabelschuh DIN 46235 70mm² M10
Cu/gal Sn mit Nickelsperrschicht
Um Whiskerbildung im Ex-Bereich
zu vermeiden, empfehlen wir den Einsatz
von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht
Werkstoff: Cu/gal (Ni)Sn
Blitzstoßstrom (10/350 μs) Cugal (Ni)Sn 70 mm² (Rm/Rf) /
NIRO 40x10 mm: 1HEXIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
70 mm² (Rm/Rf) / NIRO 40x10 mm: 1100 A / T4
Max. Oberflächentemperatur T4: 135 °C
Bohrung Kabelschuh: M10
Leiterquerschnitt: 70 mm²

Fabrikat: DEHN
Typ: PKS 70 10 CUGALNISN
Art.-Nr.: 472436
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu /gal (Ni)Sn
Bohrung Kabelschuh M10
Leiterquerschnitt 70 mm2
Hinweis: Zündfunkenfreiheit nur in Verbindung mit PAS EX ... gewährleistet!

Product 472436 was added to Notepad.

Go to Notepad

Product 472436 was added to the cart.

Go to Web-Shop

Part No. 472437 PKS 95 10 CUGALNISN

GTIN 4013364470583, Customs tariff No. (EU): 85359000, Gross weight: 98.00 g, PU: 3.00 Stk.

Images

Additional information

Presskabelschuh DIN 46235 95mm² M10
Cu/gal Sn mit Nickelsperrschicht
Um Whiskerbildung im Ex-Bereich
zu vermeiden, empfehlen wir den Einsatz
von verzinnten Presskabelschuhen
mit einer Nickelsperrschicht
Werkstoff: Cu/gal (Ni)Sn
Blitzstoßstrom (10/350 μs) Cugal (Ni)Sn 95 mm² (Rm/Rf) /
NIRO 40x10 mm: 1HEXIIC 100 kA (zündfunkenfrei) T4
Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
95 mm² (Rm/Rf) / NIRO 40x10 mm: 1100 A / T4
Max. Oberflächentemperatur T4: 135 °C
Bohrung Kabelschuh: M10
Leiterquerschnitt: 95 mm²

Fabrikat: DEHN
Typ: PKS 95 10 CUGALNISN
Art.-Nr.: 472437
oder gleichwertig.

Certificates



Technical data

Werkstoff Cu /gal (Ni)Sn
Bohrung Kabelschuh M10
Leiterquerschnitt 95 mm2
Hinweis: Zündfunkenfreiheit nur in Verbindung mit PAS EX ... gewährleistet!

Product 472437 was added to Notepad.

Go to Notepad

Product 472437 was added to the cart.

Go to Web-Shop

Your dashboard services.
Register to access all tools.

Notepad
Request a risk assessment
back to top
