DEHNcube EMOB

Mehrpoliger Überspannungsschutz im Gehäuseanschlusskasten für E-Mobility
Verdrahtungsfertige Kompletteinheit für E-Mobility
Geprüft nach EN 61643-11 und EN 61439-2
Einsetzbar gemäß DIN VDE und EN 61439 für E-Mobility
Abgangsseitige Installationsleitung bereits verdrahtet
Passend für Anwendungen bis 22 kW

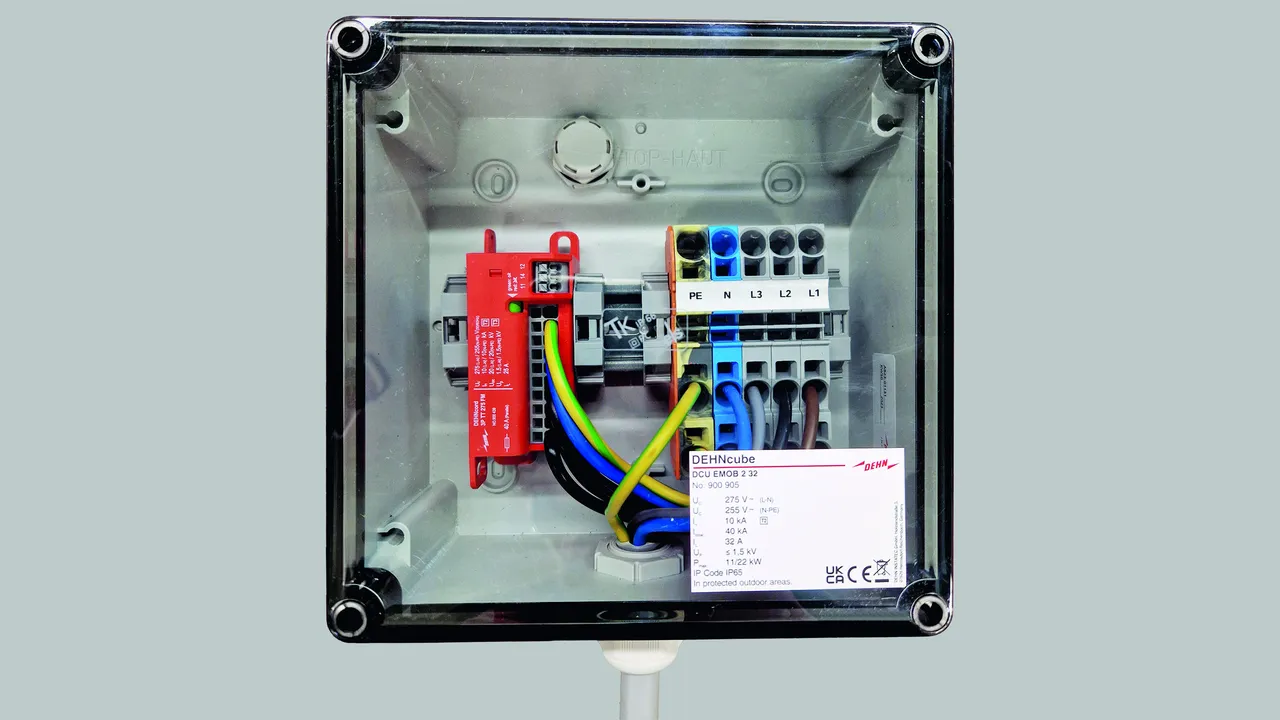

DEHNcube EMOB 2 16

Gehäuseanschlusskasten für E-Mobility.
Mit Überspannungsschutz und Push-in-Klemmen für den Ausgang.

1 Product

Part No. 900901 DCU EMOB 2 16

GTIN 4013364506183, Customs tariff No. (EU): 85371098, Gross weight: 1.14 kg, PU: 1.00 Stk.

Images

Additional information

CAD files

Gehäuseanschlusskasten DCU EMOB 2 16
Gehäuseanschlusskasten Typ 2+3 / II+III
nach EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Anschlussfertige Kompletteinheit zur
universellen Installation vor der Wallbox
mit Fernmeldekontakt, Funktions-/Defektanzeige
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 10 kA
Gesamtableitstoßstrom (8/20): 40 kA
Nennstrom: 16 A
Max. Leistung: 11 kW
Abmessung: 110 x 110 x 66 mm

Fabrikat: DEHN
Typ: DCU EMOB 2 16
Art.-Nr.: 900901
oder gleichwertig.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennstrom AC (I_L )	16 A
Max. Leistung	11 kW
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Geprüft nach	EN 61439-1 / ... IEC 61439-1
Geprüft nach	EN 61439-2 / ... IEC 61439-2
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennstrom AC (I_L )	16 A
Max. Leistung	11 kW
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	20 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinierter Stoß [L-N]/[N-PE] (U_OC )	20 kV
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	25 ns
Ansprechzeit [L/N-PE] (t_A )	100 ns
Max. netzseitiger Überstromschutz in serieller Verdrahtung	20 A gG
Max. netzseitiger Überstromschutz in paralleler Verdrahtung (Stichverdrahtung)	40 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Isolationsmessung	bis 500 V DC im angeschlossenen Zustand
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt für Push-in Klemmen	0,2 ... 6 mm²ein- / feindrähtig
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Einbauort	Installation im geschützen Außenbereich
Schutzart	IP 65
Ausführung	mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Eingang	Ölflex 5x 4 mm², Länge 1,5 m
Ausgang	Anlagenseitiger Anschluss mit M25 Verschraubung
Abmessungen Gehäuse (b x h x t)	110 x 110 x 66 mm

Product 900901 was added to Notepad.

Go to Notepad

Product 900901 was added to the cart.

Go to Web-Shop

DEHNcube EMOB 2 25

Gehäuseanschlusskasten für E-Mobility.
Mit Überspannungsschutz und Push-in-Klemmen für den Ausgang.

1 Product

Part No. 900902 DCU EMOB 2 25

GTIN 4013364506190, Customs tariff No. (EU): 85371098, Gross weight: 1.63 kg, PU: 1.00 Stk.

Images

Additional information

CAD files

Gehäuseanschlusskasten DCU EMOB 2 25
Gehäuseanschlusskasten Typ 2+3 / II+III
nach EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Anschlussfertige Kompletteinheit zur
universellen Installation vor der Wallbox
mit Fernmeldekontakt, Funktions-/Defektanzeige
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 10 kA
Gesamtableitstoßstrom (8/20): 40 kA
Nennstrom: 25 A
Max. Leistung: 11 / 22 kW
Abmessung: 182 x 180 x 100 mm

Fabrikat: DEHN
Typ: DCU EMOB 2 25
Art.-Nr.: 900902
oder gleichwertig.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennstrom AC (I_L )	25 A
Max. Leistung	11 / 22 kW
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Geprüft nach	EN 61439-1 / ... IEC 61439-1
Geprüft nach	EN 61439-2 / ... IEC 61439-2
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennstrom AC (I_L )	25 A
Max. Leistung	11 / 22 kW
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	20 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinierter Stoß [L-N]/[N-PE] (U_OC )	20 kV
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	25 ns
Ansprechzeit [L/N-PE] (t_A )	100 ns
Max. netzseitiger Überstromschutz in serieller Verdrahtung	25 A gG
Max. netzseitiger Überstromschutz in paralleler Verdrahtung (Stichverdrahtung)	40 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Isolationsmessung	bis 500 V DC im angeschlossenen Zustand
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt für Push-in Klemmen	0,2 ... 6 mm²ein- / feindrähtig
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Einbauort	Installation im geschützen Außenbereich
Schutzart	IP 65
Ausführung	mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Eingang	Ölflex 5x 4 mm², Länge 1,5 m
Ausgang	Anlagenseitiger Anschluss mit M25 Verschraubung
Abmessungen Gehäuse (b x h x t)	182 x 180 x 100 mm

Product 900902 was added to Notepad.

Go to Notepad

Product 900902 was added to the cart.

Go to Web-Shop

DEHNcube EMOB 2 25 C

Gehäuseanschlusskasten für E-Mobility.
Mit Energiezähler und Überspannungsschutz mit Push-in-Klemmen für den Ausgang.

1 Product

Part No. 900903 DCU EMOB 2 25 C

GTIN 4013364506206, Customs tariff No. (EU): 85371098, Gross weight: 2.06 kg, PU: 1.00 Stk.

Images

Additional information

CAD files

"Gehäuseanschlusskasten DCU EMOB 2 25 C
Gehäuseanschlusskasten Typ 2+3 / II+III
nach EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Anschlussfertige Kompletteinheit incl.
eines 3-phasigen Energiezählers zur
universellen Installation vor der Wallbox
mit Fernmeldekontakt, Funktions-/Defektanzeige
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 10 kA
Gesamtableitstoßstrom (8/20): 40 kA
Nennstrom: 25 A
Max. Leistung: 11 / 22 kW
Abmessung: 217 x 253 x 115 mm

Fabrikat: DEHN
Typ: DCU EMOB 2 25 C
Art.-Nr.: 900903
oder gleichwertig.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennstrom AC (I_L )	25 A
Max. Leistung	11 / 22 kW
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Geprüft nach	EN 61439-1 / ... IEC 61439-1
Geprüft nach	EN 61439-2 / ... IEC 61439-2
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennstrom AC (I_L )	25 A
Max. Leistung	11 / 22 kW
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	20 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinierter Stoß [L-N]/[N-PE] (U_OC )	20 kV
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	25 ns
Ansprechzeit [L/N-PE] (t_A )	100 ns
Max. netzseitiger Überstromschutz in serieller Verdrahtung	25 A gG
Max. netzseitiger Überstromschutz in paralleler Verdrahtung (Stichverdrahtung)	40 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Isolationsmessung	bis 500 V DC im angeschlossenen Zustand
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt für Push-in Klemmen	0,2 ... 6 mm²ein- / feindrähtig
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Einbauort	Installation im geschützen Außenbereich
Schutzart	IP 65
Ausführung	mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Eingang	Ölflex 5x 4 mm², Länge 1,5 m
Ausgang	Anlagenseitiger Anschluss mit M25 Verschraubung
Abmessungen Gehäuse (b x h x t)	217 x 253 x 115 mm
Zähler	ABB (EV3 012-100)

Product 900903 was added to Notepad.

Go to Notepad

Product 900903 was added to the cart.

Go to Web-Shop

DEHNcube EMOB 1 32

Gehäuseanschlusskasten für E-Mobility.
Mit Kombi-Ableiter und Push-in-Klemmen für den Ausgang.

1 Product

Part No. 900904 DCU EMOB 1 32

GTIN 4013364506213, Customs tariff No. (EU): 85371098, Gross weight: 2.55 kg, PU: 1.00 Stk.

Images

Additional information

CAD files

Gehäuseanschlusskasten DCU EMOB 1 32
Gehäuseanschlusskasten Typ 1+2 / I+II
nach EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Anschlussfertige Kompletteinheit zur
universellen Installation vor der Wallbox
mit Fernmeldekontakt, Funktions-/Defektanzeige
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 12,5 / 50 kA
Nennableitstoßstrom (8/20): 25 / 100 kA
Nennstrom: 32 A
Max. Leistung: 11 / 22 kW
Abmessung: 217 x 253 x 115 mm

Fabrikat: DEHN
Typ: DCU EMOB 1 32
Art.-Nr.: 900904
oder gleichwertig.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Nennstrom AC (I_L )	32 A
Max. Leistung	11 / 22 kW
Blitzstoßstrom (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Nennableitstoßstrom (8/20) (I_n )	25 / 100 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Geprüft nach	EN 61439-1 / ... IEC 61439-1
Geprüft nach	EN 61439-2 / ... IEC 61439-2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Nennstrom AC (I_L )	32 A
Max. Leistung	11 / 22 kW
Blitzstoßstrom (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20) (I_n )	25 / 100 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K≤ 25 kA_eff	40 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. - Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms - Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40°C...+80°C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	0,5 mm²
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	16 mm²
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V/0,5 A
Schaltleistung DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein-/feindrähtig
Einbauort	Installation im geschützen Außenbereich
Schutzart	IP 65
Ausführung	mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Eingang	Ölflex 5x 6 mm², Länge 1,5 m
Ausgang	Anlagenseitiger Anschluss mit M25 Verschraubung
Abmessungen Gehäuse (b x h x t)	217 x 253 x 115 mm

Product 900904 was added to Notepad.

Go to Notepad

Product 900904 was added to the cart.

Go to Web-Shop

DEHNcube EMOB 2 32

Gehäuseanschlusskasten für E-Mobility.
Mit Überspannungsschutz und Push-in-Klemmen für den Ausgang.

1 Product

Part No. 900905 DCU EMOB 2 32

GTIN 4013364506244, Customs tariff No. (EU): 85371098, Gross weight: 2.07 kg, PU: 1.00 Stk.

Images

Additional information

CAD files

Gehäuseanschlusskasten DCU EMOB 2 32
Gehäuseanschlusskasten Typ 2+3 / II+III
nach EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Anschlussfertige Kompletteinheit zur
universellen Installation vor der Wallbox
mit Fernmeldekontakt, Funktions-/Defektanzeige
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 10 kA
Gesamtableitstoßstrom (8/20): 40 kA
Nennstrom: 32 A
Max. Leistung: 11 / 22 kW
Abmessung: 182 x 180 x 100 mm

Fabrikat: DEHN
Typ: DCU EMOB 2 32
Art.-Nr.: 900905
oder gleichwertig.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennstrom AC (I_L )	32 A
Max. Leistung	11 / 22 kW
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Geprüft nach	EN 61439-1 / ... IEC 61439-1
Geprüft nach	EN 61439-2 / ... IEC 61439-2
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennstrom AC (I_L )	32 A
Max. Leistung	11 / 22 kW
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	20 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinierter Stoß [L-N]/[N-PE] (U_OC )	20 kV
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	25 ns
Ansprechzeit [L/N-PE] (t_A )	100 ns
Max. netzseitiger Überstromschutz in paralleler Verdrahtung (Stichverdrahtung)	40 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Isolationsmessung	bis 500 V DC im angeschlossenen Zustand
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt für Push-in Klemmen	0,5 ... 16 mm²ein- / feindrähtig
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Einbauort	Installation im geschützen Außenbereich
Schutzart	IP 65
Ausführung	mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Eingang	Ölflex 5x 6 mm², Länge 1,5 m
Ausgang	Anlagenseitiger Anschluss mit M25 Verschraubung
Abmessungen Gehäuse (b x h x t)	182 x 180 x 100 mm

Product 900905 was added to Notepad.

Go to Notepad

Product 900905 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNcube EMOB

DEHNcube EMOB 2 16

Part No. 900901 DCU EMOB 2 16

Product 900901 was added to Notepad.

Product 900901 was added to the cart.

DEHNcube EMOB 2 25

Part No. 900902 DCU EMOB 2 25

Product 900902 was added to Notepad.

Product 900902 was added to the cart.

DEHNcube EMOB 2 25 C

Part No. 900903 DCU EMOB 2 25 C

Product 900903 was added to Notepad.

Product 900903 was added to the cart.

DEHNcube EMOB 1 32

Part No. 900904 DCU EMOB 1 32

Product 900904 was added to Notepad.

Product 900904 was added to the cart.

DEHNcube EMOB 2 32

Part No. 900905 DCU EMOB 2 32

Product 900905 was added to Notepad.

Product 900905 was added to the cart.

DEHNcube EMOB

DEHNcube EMOB 2 16

Part No. 900901 DCU EMOB 2 16

You are not authorized to download 900901.stp

You are not authorized to download 900901.igs

You are not authorized to download 900901.jt

You are not authorized to download 900901.dwg

You are not authorized to download 900901m_D.dxf

Product 900901 was added to Notepad.

Product 900901 was added to the cart.

DEHNcube EMOB 2 25

Part No. 900902 DCU EMOB 2 25

You are not authorized to download 900902.stp

You are not authorized to download 900902.igs

You are not authorized to download 900902.jt

You are not authorized to download 900902.dwg

You are not authorized to download 900902m_D.dxf

Product 900902 was added to Notepad.

Product 900902 was added to the cart.

DEHNcube EMOB 2 25 C

Part No. 900903 DCU EMOB 2 25 C

You are not authorized to download 900903.stp

You are not authorized to download 900903.igs

You are not authorized to download 900903.jt

You are not authorized to download 900903.dwg

You are not authorized to download 900903m_D.dxf

Product 900903 was added to Notepad.

Product 900903 was added to the cart.

DEHNcube EMOB 1 32

Part No. 900904 DCU EMOB 1 32

You are not authorized to download 900904.stp

You are not authorized to download 900904.igs

You are not authorized to download 900904.jt

You are not authorized to download 900904.dwg

You are not authorized to download 900904m_D.dxf

Product 900904 was added to Notepad.

Product 900904 was added to the cart.

DEHNcube EMOB 2 32

Part No. 900905 DCU EMOB 2 32

You are not authorized to download 900905.stp

You are not authorized to download 900905.igs

You are not authorized to download 900905.jt

You are not authorized to download 900905.dwg

You are not authorized to download 900905m_D.dxf

Product 900905 was added to Notepad.

Product 900905 was added to the cart.
